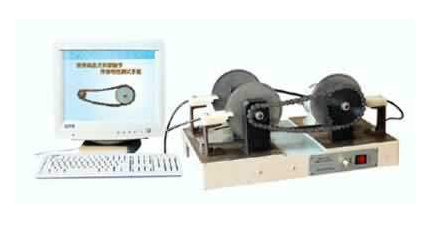

鏈條、萬向節傳動實驗臺

一、鏈條萬向節傳動實驗臺介紹：

試驗系統軟件選用直流無刷電機為導向源，采取高集成度的單片機設計測試系統對它進行同步控制，可以通過數碼顯示管開展實時動態表明，融合電子計算機強悍的數據處理分析系統軟件可以進行智能化變速、數據統計分析與處理，同時可打印出和儲存試驗過程的數據信息。

實驗臺能做鏈條及單萬向節傳動不勻率檢測試驗。

二、鏈條萬向節傳動實驗臺性能參數：

1、電機功率：100W

2、電動機轉速：0～2000r/min

3、萬向節傳動角調整范疇：30度

4、鏈輪齒輪模數：Z1=12 Z2=26

5、節 距：T1=127 T2=254（中秋國慶距）

6、電 源：220V溝通交流/50HZ

7、重 量: 30kg

8、尺寸:530X340X250(mm)

三、鏈條萬向節傳動實驗臺試驗作用：

應用本測試系統，能夠容易地獲得下列結論：

1、積極鏈輪和處于被動鏈輪的轉速曲線圖 N-θ,較大轉速 Nmax、最少轉速Nmin、旋轉不均勻系數ε。

2、萬向球聯軸器在正置狀況下測出的轉速轉變曲線圖 N-θ,及Nmax、Nmin、ε值。

3、萬向球聯軸器在參考點（0-30°可調式）前提下測出的轉速轉變曲線圖 N-θ，Nmax、Nmin、ε值。
