電焊工、電子器件專業技能實訓與考評試驗室機械設備
一、產品優勢：
為緊跟在我國電子制造及信息技術產業高速發展的節奏，塑造第一線技術性應用性作業人員，超越全球智能制造工業生產。依據《教育部關于以就業為導向，深化高等職業教育改革的若干意見》中所提出的“高職院校必須將激發學生操作能力、實踐技能和協調發展水平放到突顯影響力，推動學生技能塑造”精神實質。我司專業技術人員結合了“電子電氣類”“電子技術應用類”“電子信息專業” 《電工技能訓練》和《電子技能訓練》課程標準規定，研發了電焊工、電子器件專業技能實訓與考評試驗室機械設備。
其電子器件專業技能實訓改革創新傳統式試驗室實訓教學方式，根據基本上專業技能和二十幾類實用電路的制作、調節，讓學生把握電子產品制作調節，學會閱讀電路電路原理圖和PCB圖，了解常見電子元件的挑選、檢測，把握電焊焊接和電路裝配工藝專業技能（設備上配備二十幾套特別制作實訓電路板相對應電路電子器件），并且能夠解決設備安裝調試過程中遇到問題。實訓電路中包含開關、聲頻、數據信號產生、記數、譯碼器、表明、精確測量、控制等實訓具體內容。
電工技能實訓根據安全消防，實用工具及儀表盤的應用，電焊工專業技能練習，電動機安裝、維護保養與故障排除，電動機基本上控制配電線路安裝、調節檢修，常見生產制造機械電氣控制線路故障診斷和處理等特色系統訓練，可以達到工作及社保職業資格培訓中級以上職稱水準。
電工電子專業技能實訓與考評試驗室機械設備實訓具體內容分成好多個水平和多個控制模塊，不一樣修業年限，不一樣招生數的院?？筛鶕?jù)自己的情況挑選實訓新項目。此設備具備合理性、認證性、應用性、挑戰性，是高、中專學校、職業技術學校以及各類培訓學校為學生進行社工前不可缺少的練習機器設備，也可以用于考評組織為學生提供考試的理想化機器設備。

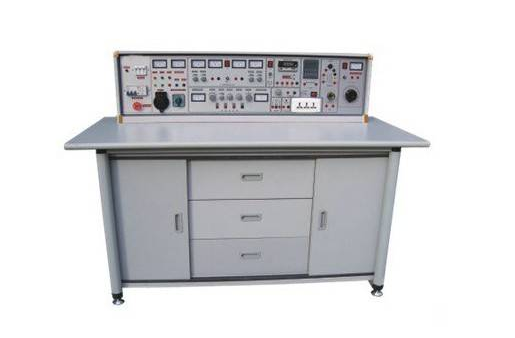

二、電工電子實訓臺及實際操作桌構造：
1、試驗臺組成與特性：
1.1 開關電源及主要參數：
1.1.1鍵入開關電源：三相四線電源，鍵入時電源指示燈亮
1.1.2開關電源輸出：有內嵌式保險絲盒和走電開關二級保護作用，一個緊急開關。
A組：監控電流表：根據換相開關標示三相輸出工作電壓。
B組：三相電源輸出：由三相電源插頭與安全接線座輸出工作電壓，根據全能開關控制三相電的輸出，以提升安全系數。
C組：0-220V開關電源輸出：一組萬能插座。為各種各樣儀器設備給予工作中開關電源。
D組：可調式交直流電源：一臺0.5KVA單相電交流穩壓器，輸出0－240V交直流電源，工作電壓輸出有表標示。
E組：固定不動可調電源：輸出工作電壓5V，輸出電流量較大500mA。
F組：恒流電源可調穩壓電源：兩路0-30V穩壓管輸出，內藏式電磁閥全自動換擋。單圈電阻器持續調整，使用便捷。輸出峰值電流為1.5A，具備預置式過流保護維護作用，輸出由0.5級數字電流表、電流表標示，工作電壓穩定性＜10-2，負荷穩定性＜10-2，紋波電壓＜5mv。
1.2 一次單脈沖源：每撥按一次鈕子開關可獲得一組正負極單脈沖。
1.3 函數公式頻率計輸出正弦波形、三角波、矩形波。
1.3.1 工作頻段：5HZ-550KHZ分五個頻率段
1.3.2 工作頻率標示：由HZ表立即讀取
1.3.3 工作電壓輸出范疇：正弦波形：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級損耗：0SK、20SK、40SK具備持續細調作用。
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，力度持續可調式
三角波：5HZ-550KHZ>１V
1.4 聲頻功率放大電路：鍵入聲頻工作電壓不少于10mv，輸出輸出功率不低于1W，聲音可調式，里有音響喇叭，用以放大儀電路揚聲，也能作數據信號循跡儀器設備應用。
1.5 全智能直流電數字電流表：精密度0.5級，選用ICL企業性能卓越AD轉換器配上快速MPU單元教學設計成的根據鍵控、數顯式對話框完成人機對換作用控制方式。具備全自動與手動式測量范圍，20mA、200mA、2000mA三檔，檢測范圍：0-2000mA。具備文件存儲與查看、超測量范圍報案、標示作用。
1.6 變電器：內藏式220V/12＋24V，輸出功率25W。
1.7音響喇叭：8Ω,0.5W內藏式。
1.8聲控開關：內藏式；
1.9燈口座：250V、4A燈口座一只，用以實訓中電路的檢驗等，固定于試驗臺子上，使用便捷、安全性。
1.10全智能多用途溝通交流精確測量電度表：根據切換鍵可以同時測繪工作電路中電流量I、工作電壓U、輸出功率Kw、電磁能Kwh、上班時間T。八位液晶顯示屏。
2、實驗過程桌：由兩面木飾面板做成，不皺，不掉色。規格：160×70×80cm，鋁合金框架，造型設計別具一格，正中間配有抽屜柜，儲放專用工具，上下二只儲存柜，用以貯存電子器件。
三、電工電子專業技能實訓與考評試驗室機械設備組成與配置(以二十四座為例子)
1、實訓實際操作桌12張，一桌二座，實際操作桌桌面上中間設置通用九孔繼電器控制實訓插座(規格:45×70cm)。繼電器控制試驗依據電路規定插上去電氣元器件走線試驗。電子器件已裝到特別制作元件盒上，試驗便捷、便捷。每一張實際操作桌裝有一粒套膠板，維護插座和桌面上(如果需要在桌上擺放電動機、電子電路電焊焊接等)。
2、步態分析控制臺1臺：由步態分析實訓實際操作桌、實訓臺、演試控制屏構成，能各自控制12臺學生們試驗臺的開關電源。規格為160×70cm。
3、試驗臺，共12臺，每一張學生們實驗過程桌子配備1臺。
四、實訓新項目：
（一）電焊工一部分
1.低電壓驗電度表的應用。
2.滅火器的操作步驟。
3.口對口心肺復蘇術法及胸外心血管壓擠法觀查。
4.常見工具使用與鑒別。
5.常見輸電線連接和絕緣層的修復。
6.電鉻鐵的拆卸與電焊焊接能力提升。
7.電焊工建筑識圖練習。
8.配電板組裝。
9.房間內布線。
10.室內采光線路安裝。
11.電流計、電流表安裝。
12.數字萬用表變換開關的使用及讀值。
13.電壓的檢測。
14.交流電壓、直流電電流的測量。
15.電阻的測量。
16.絕緣電阻表、鉗形電流表接地線電阻檢測儀的應用。
17.常見開關類家用電器拆卸。
18.直流接觸器的拆裝與拼裝。
19.熱繼器與時間控制器的拆裝和拼裝。
20.常見運行器的結構觀查及檢驗。
21.小型變壓器的制作。
22.中小型變壓器故障查驗與清除。
23.三相鼠籠式電動機的拆卸與檢測。
24.三相鼠籠式電動機運作巡查。
25.三相鼠籠式多線程電動機的定時維修。
26.三相鼠籠式多線程電動機故障診斷。
27.轉子繞組部分故障清除。
28.單相電電容傳感器電動機繞阻的拆卸。
29.單相電電容傳感器電動機常見故障與清除。
30.手動式順轉控制配電線路安裝與維修練習。
31.交流接觸器啟動順轉控制。
32.具備鎖緊的反轉控制。
33.具備過壓保護的反轉控制。
34.交流接觸器互鎖的正反轉控制。
35.按鍵互鎖的正反轉控制配電線路。
36.按鍵、交流接觸器復合型互鎖的控制配電線路。
37.交流接觸器控制Y-△降血壓控制。
38.X62-W型銑床主軸與走刀電動機的互鎖控制。
39.時間控制器控制Y-△降血壓啟動控制。
40.C620-1型數控車床控制線路仿真模擬組裝。
41.直流電電動機的拆卸練習（老師演試）。
42.直流電電動機的維修練習（教師演試）。
（二）電子器件一部分實訓具體內容：
1.常見儀表設備的應用；
2.常見電子元件的鑒別與檢驗；
3.電鉻鐵拆卸與電子器件電焊焊接能力提升；
4.印刷電路板的制作；
5.三端集成化穩壓直流電源的制作；
6.串連型可調電源的制作；
7.低頻信號電壓放大器的安裝與檢測；
8.具備負的反饋信號增強器電路的制作與檢測；
9.文式橋震蕩器的電焊與調節；
10.充電電壓監控電路的制作與檢測；
11.電子器件催眠器電路的制作；
12.仿真模擬“知了猴”電子器件電路的制作實訓；
13.好用語音控制、光控開關省電照明燈具的制作與實訓；
14.視頻語音報警喇叭的制作與實訓；
15.推理測試裝置的制作與檢測；
16.正負極差分信號的制作與檢測；
17.智商競賽搶答器的制作；
18.水位報警器電路的制作；
19.迷你型閃亮花燈的制作；
20.光控開關歌曲電子門鈴；
21.好用仿真模擬吹風控制裝置的制作；
22.小臺燈變光電路；
23.好用CMOS觸碰鎖鑰電路；
24.自動充電器的制作；
25.半導體收音機的安裝與調節。
