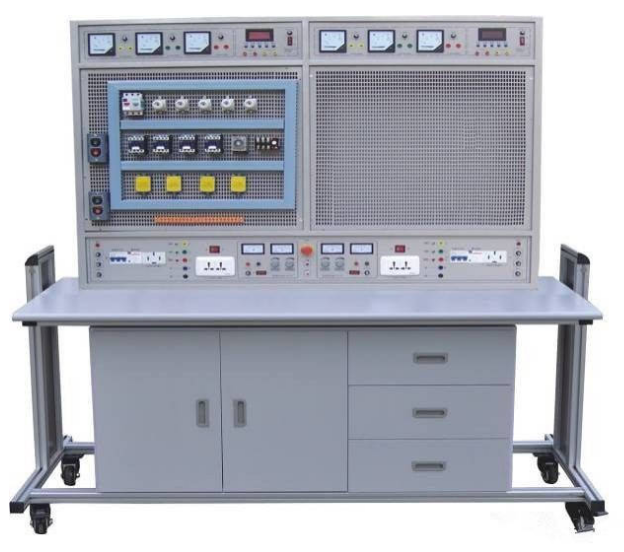

網眼型電工技能及加工工藝實訓考評設備（兩面、四組）
一、簡述：
網眼型電工技能及加工工藝實訓考評設備主要是由實訓桌、元器件儲存柜、網孔板構成。作業者依據實訓線路開展電子器件的規劃、組裝、布線，貼近工業生產當場，有益于塑造學生的動手操作能力與專業技能。實訓新項目可以自行明確，依據選定項目分析對應的電子器件。它是公辦專科學校、職業技術學校、技術以及培訓學校學生們實訓和電工考證的考評機器設備。
二、特性：
1、電氣設備控制線路電子器件都放在網孔板上，操作簡便、靈便、拆換便捷、易擴展功能或開展新實訓新項目。
2、工作臺僅需三相四線交流電就可以交付使用，占地總面積小，節省用地，降低管理者及基礎設施投資。
3、配有工作電壓型電流量型漏電保護開關，且有單片機設計全自動實時監控實訓設備負載或短路故障，一旦發生就可以全自動關閉電源，故障處理后才可再度啟動工作開關電源?？梢源_保設備和作業者安全性。各電源電壓都有監控作用，各檢測儀表也都有靠譜的維護作用。
4、實訓臺為四組型，每一個工位配套設施單獨電工儀表和開關電源，四個工位同步進行實訓互不干涉。
三、網眼型電工技能及加工工藝實訓考評設備技術規格：
1、工作中開關電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1.5KVA
4、凈重：200Kg
5、尺寸：1500mm×1400mm×1700mm
四、電工技能實訓臺配置
1、每一面配有啟動、終止、變向作用。由單片機設計實時監控實訓臺負載和短路故障作用，一有狀況可自動斷開工作中開關電源，故障處理校準后才可再次開啟電源，保證設備及作業者安全性。
2、每工位配有一個總開關電源開關，具備漏電保護器作用，當泄露電流達30mA時，保護設備姿勢。
3、給予單相電、三相電源插座每一組各一只。
4、每工位一路可調電源：工作電壓0-30V，電流量3A，內藏式電磁閥全自動換擋，單圈電阻器持續調整，使用便捷，有數字表標示。工作電壓穩定性＜10-2，負荷穩定性＜10-2，紋波電壓＜5Mv。
5、每工位配備溝通交流5A電流計3只，精密度1.5級。
6、每工位配備全智能輸出功率及功率因數表1只
由24位專用型DSP、16位高精密AD轉換器及快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制方式。app上選用RTOS設計理念，與此同時裝有PC電腦監控軟件來提升邏輯思維能力。能測量電路的輸出功率、功率因素。功率測量精密度為1.0級，功率因素檢測范圍0.3-1.0，電壓電流測量范圍為450V和5A，可自動辨別負荷特性（理性表明“L”，溶性表明“C”，純電阻無法顯示），同時可存放觀測數據，供及時查看。
7、實訓桌：鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板，并裝有電子器件儲存柜及抽屜柜。
五、網眼型電工技能及加工工藝實訓考評設備參照實訓新項目
1．電工布線加工工藝實訓
2．2個開關控制一盞燈線路練習
3．語音控制開關控制白熾燈電源電路練習
4．二地控制一盞燈電源電路練習
5．三地控制一盞燈電源電路練習
6．日日光燈線路布線練習
7．單相電表立即組裝布線
8．單相電表經電壓互感器組裝布線
9．室內采光電路安裝練習
10．配電板組裝練習
11．交流負載額定功率的精確測量
12．三相異步電動機自動運行控制
13．三相異步電動機交流接觸器啟動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△全自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．交流接觸器互鎖的正反轉控制線路
18．按鍵互鎖的三相異步電動機正反轉按鍵線路
19．雙向互鎖的三相異步電動機正反轉按鍵線路
20．三相異步電動機各地控制
21．操作臺全自動來回控制線路
22．三相異步電動機能耗制動控制線路
