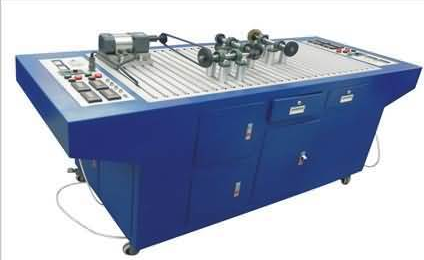

機械系統搭接與測試實驗臺，機械試驗設備

一、簡述

機械系統搭接與檢測實驗臺是機械系統搭接實驗臺全新升級的新一代商品，在通用性機械系統搭接實驗臺的前提下增強了速度傳感器、角位移傳感器、位移傳感器、晃動傳感覺器等幾種組織傳動系統檢測所需要的高精度感應器，進而達到檢測不一樣傳動系統、不一樣搭接方法的傳動系統特性，并即時形成即時曲線圖、數據分析表、文件存儲打印出、曲線圖存放打印出等服務。

二、機械系統搭接與檢測實驗臺主要特征：

1、安裝平臺選用規范T型槽鋁型材拼湊成的，活動橡膠支座之間的距離可任意調整，搭接靈活機動，可組裝由帶輪、鏈條傳動、定軸輪系、周轉輪系、平面圖曲軸等組織拼裝的各類不同種類的繁雜組織系統軟件。

2、全部傳動輪系選用主桿支撐，固定螺釘固定不動，調整省時省力，因而，搭接速度更快。

3、該實驗臺和連接方法具備設計方案恰當，應用調整范圍廣，拆卸輕輕松松便捷，結構緊湊，元器件間的實用性好，組裝計劃方案多等優點;

4、可構成特性迥異的機械設備傳動系統，有益于激發學生機械設備傳動系統策略的創意能力。

5、該實驗臺是一種全開放式實驗臺，可以同時供多位學生們四周組裝、調節試驗，可合理利用實驗儀器減少試驗室占地總面積；

6、配備了高精度的速度傳感器、直線位移傳感器、位移傳感器、晃動感應器等幾種測量傳感器，促使測試報告精準靠譜。

三、機械系統搭接與檢測實驗臺實驗項目：

（包括了基本機械設備傳動系統的隨意搭接試驗、傳動系統功能測試試驗等）

1、帶輪

2、鏈條傳動

3、圓柱體直蝸輪蝸桿傳動

4、圓柱體斜齒輪傳動

5、錐體直蝸輪蝸桿傳動

6、齒條、齒輪傳動系統

7、多軸聯動蝸輪蝸桿傳動1

8、多軸聯動蝸輪蝸桿傳動2

9、萬向球聯軸器傳動

10、傳動齒輪曲柄滑塊機構

11、齒條齒輪對心滾輪組織

12、齒條齒輪參考點滾輪組織

13、傳動齒輪曲柄搖桿機構

14、齒條曲柄搖桿機構

15、多級別傳動系統1

16、多級別傳動系統2

17、多級別傳動系統3

18、綜合性傳動系統1

19、綜合性傳動系統2等

四、機械系統搭接與檢測實驗臺關鍵性能參數：

1、關鍵感應器性能參數：

直線位移傳感器 精度：0.2% 測量范圍：0-200mm 輸出電壓：0-5V 1只

位移傳感器 精度：0.2% 脈沖信號：500 輸出電壓：0-5V 1只

晃動移感應器 精度：0.2% 測量范圍：0-365度 輸出電壓：0-5V 1只

速度傳感器 精度：0.2% 測量范圍：0-1000r/min 輸出電壓：0-5V 2只

2、測試工具派送1套

3、電源：220V 50HZ

4、溝通交流電磁調速電機：90W

5、啟動轉矩：0-120rpm

6、實驗臺外觀規格：2000x800x860

7、實驗臺凈重：約165(KG)
