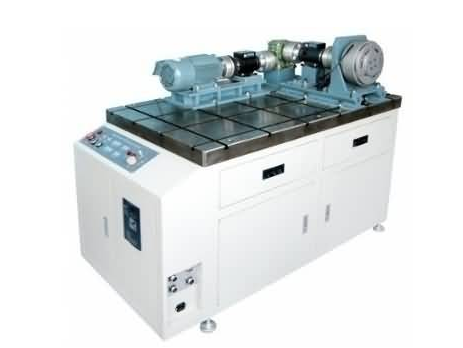

機械設備傳動性能綜合性實驗臺集交流電機調速控制系統、磁粉探傷制動系統控制系統、檢驗控制系統與應用電子信息技術于一體，應用電子計算機強悍的數據處理方法作用，保證同歩收集、全程追蹤，保證采樣數據正確、真正，并且能夠適度表明或制作各類主要參數及需要曲線圖，真真正正做到人機一體的設計要點，是當下大專學校的科研實驗機器設備。
一、機械設備傳動性能綜合性實驗臺性能參數：
（1）溝通交流變頻電動機輸出功率：550W
（2）磁粉制動器載入范疇：0-50N·m
（3）變頻控制器啟動轉矩：0-1500r/min變速精密度0.1%
（4）轉矩速度傳感器
額定值轉矩10 N·m 轉速比范疇：0-6000r/min
額定值轉矩50 N·m 轉速比范疇：0-5000r/min
（5）尺寸：1340×730×1150mm；
（6）凈重：600kg 。
二、機械設備傳動性能綜合性實驗臺標準配置：
1、組裝支撐平板電腦及控制箱一套；
2、變頻電動機及變頻調速器一套；
3、磁粉制動器一個；
4、制動系統控制器一個；
5、JN338A轉矩速度傳感器：額定值轉矩10 N?m ，轉速比范疇0-6000 r/min JN338A轉矩速度傳感器：額定值轉矩50N·m, 轉速比范疇0 – 6000r/min； 各一個
6、傳動零部件庫：包含帶傳動、鏈傳動、連軸器、減速機、支撐構件；
（1）圓柱齒輪減速機：傳動比1:10；
擺線針輪減速器：傳動比1:11；
渦 輪減 速 器：傳動比1:10；
（2）同步皮帶傳動：帶傳動齒輪數Z；聚氨脂同步皮帶節徑L=5，帶長1050mm；
三角帶傳動：皮帶輪孔徑D；三角帶O-1120 mm；
輸送皮帶傳動：皮帶輪孔徑D1=86 mm ，D2=112 mm，D3=132 mm 輸送皮帶 12×2×1100（1140）
（3）鏈傳動：鏈輪鏈條Z1=17，Z2=25，滾子鏈條t=12.7 (88節)
（4）連軸器傳動：彈力柱銷聯軸器；
（5）正中間銜接傳動類：帶座軸承2個；圓柱體支撐點2個
（6）調節底版類：電機底座1個；擺線針輪減速器基座1個；鍵入感應器基座1個；磁粉制動器基座1個；齒輪齒條減速機基座1個；導出感應器基座1個；
（7）橡膠支座類：帶座軸承長支撐點1個；帶座軸承短支撐點2個；
（8）鋼筋搭接組成連接用標件多個。
7、配套設施專用工具一套，
8使用手冊和實驗指導書各一本，
9、高效率測試分析手機軟件一套；
三、機械設備傳動性能綜合性實驗臺實驗步驟：
1、機械設備傳動方案策劃；
2、機械設備傳動系統軟件組裝；給予30種之上傳動計劃方案：
A、典型性單一傳動
1）圓柱齒輪傳動
2）擺線針減速機傳動
3）齒輪齒條傳動
4）平帶傳動
5）齒帶傳動
6）鏈傳動
B．多級別組成傳動
1) 平帶—圓柱齒輪傳動
2) 齒帶—圓柱齒輪傳動
3) 鏈-圓柱齒輪傳動
4) 帶-鏈傳動
5) 擺線針減速機傳動-圓柱齒輪傳動
6) 圓柱齒輪-鏈傳動
7) 圓柱齒輪-平帶傳動
8) 圓柱齒輪-齒帶傳動
9) 擺線針減速機-平帶傳動
10)擺線針減速機-齒帶傳動
11)擺線針減速機-鏈傳動
12)圓柱齒輪-鏈傳動
13)圓柱齒輪-平帶傳動
14) 圓柱齒輪-齒帶傳動 學生們還可以根據自身的組裝計劃方案開展拼裝
3、機械設備傳動系統軟件傳動主要參數：轉速比、轉矩、輸出功率、高效率的檢查及剖析。
四、機械設備傳動性能綜合性實驗臺性能特性：
1、精準檢驗傳動全面的傳動主要參數；
2、設計方案組裝30種之上傳動系統軟件；
3、集變頻調速技術、磁粉探傷制動系統技術性、無損檢測技術與應用電子信息技術于一體。
手機軟件內容包括特性：
此軟件以C 為開發手機軟件，可敘述傳動系統軟件鍵入、輸出轉速比、轉矩及輸出功率轉變隨負荷變動的曲線圖，同時可適度檢測以上參數數據信息對話框；
造型設計及表層處理：
1、空氣美觀大方、實體感重、生產加工細致；
2、金屬材料傳動件均發蘭解決、別的表層防銹加噴涂；
表層整齊、光潔、清理無滑痕和掉下來色斑。
