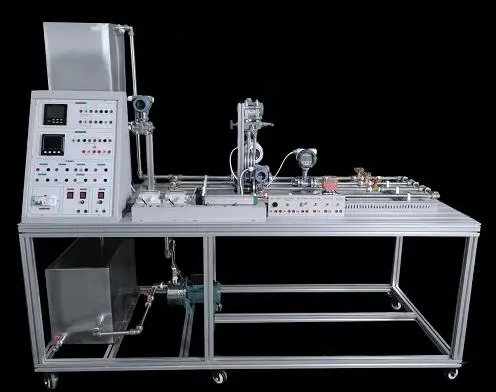

熱工儀表與測量綜合實驗臺,教學實驗裝置，教學設備

一、熱工儀表與測量綜合性實驗臺實驗目地：

演試測量儀表盤的構成及類型，掌握測量及測量偏差的基本要素，測量的一般方式，表明方法與偏差的處理方式，及其評定測量儀表盤品質好壞的性能指標等相關信息。關鍵是熱工儀表的最基本構成以及其作用。體會件立即和被測量目標相關聯(lián)，體會待測參數的改變，并把待測參數數據轉換成對應的有利于開展測量和表明信號導出。消息中間件將體會件輸出數據信號立即傳送給表明件或者進行變大和變換，使其變成融入表明器件的數據信號。表明件向觀測者體現(xiàn)待測參數的數值和轉變。

二、熱工儀表與測量綜合性實驗臺關鍵配備：

按待測參數分：工作壓力、溫度、總流量測量儀表盤。由體會件、消息中間件和表明件構成。測量系統(tǒng)軟件由四個基本階段構成：感應器、逆變電路或智能變送器、傳送安全通道、數據顯示儀表、不銹鋼臺架及控制柜。

三、熱工儀表與測量綜合性實驗臺技術性參數：

1、鍵入開關電源：單相電AC220V±10% 50Hz，輸出功率1.5KW。

2、304不銹鋼板加熱水箱，容量40L。加熱功率3.0KW；熱交換器總面積為3.0m2,40W散熱器風扇。

3、熱水泵參數：總流量20L/min，水泵揚程：12m，輸出功率：120W。

4、低噪音風機：轉速比2800r/min ，輸出功率120W，排風量3.2m3/min ，氣壓490Pa。

5、溫度由高精密溫度感應器測量，全能數據信號鍵入巡檢儀相互配合高精密數顯表，表明溫度、工作壓力、總流量等實驗所有測量參數。

6、尺寸：1600×500×1500mm，-輪。

四、熱工儀表與測量綜合性實驗臺實訓課程：

實驗一 儀表盤的量程校檢

實驗二 溫度指示儀表的驗證及調節(jié)

實驗三 熱電廠高溫計的應用

實驗四 熱電阻的校驗與檢測

實驗五 常見數顯儀表的計量檢定

實驗六 熱工儀表校檢

實驗七 測量與偏差

實驗八 溫度測量與儀表盤

實驗九 工作壓力測量與儀表盤

實驗十 總流量測量與儀表盤
