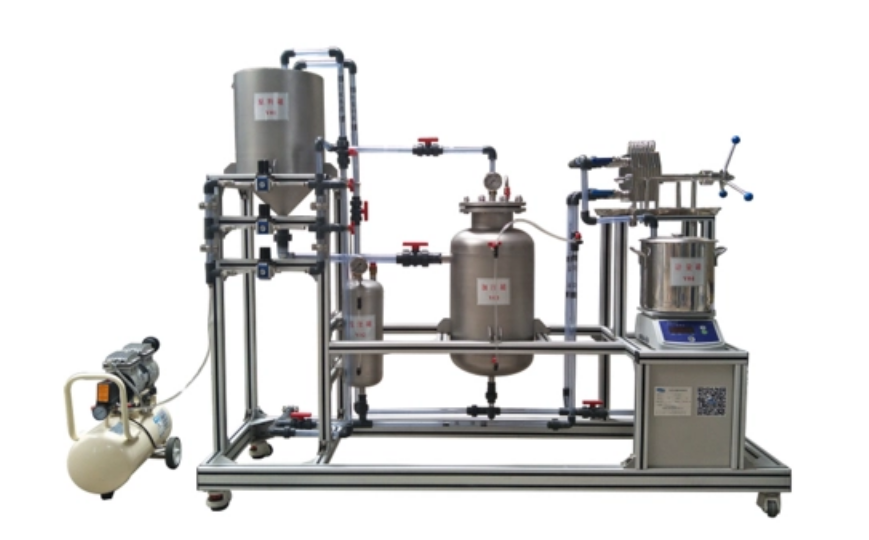

一、穩壓過慮實驗裝置特性：
1、全部裝置別具一格，總體設計有效，層次感強，具有濃烈的工程化氣場，可以集中體現智能化實驗室的定義。
2、機器設備總體為自行式框架剪力墻，并安裝有束縛腳，有利于全面的拆裝維修和運送。
3、全套機器設備去掉材料外均采用工業級304不銹鋼板生產制造，全部武器裝備均開展細致打磨拋光，展現了全部裝置工藝完美性。
4、該實驗裝置是通過過濾管、過慮框構成的中小型工業級不銹鋼板板框過濾機，能全面地展現了板框式壓濾機的結構和操作步驟，采用氣動式調料、氣動攪拌充壓技術性，用氣體將原材料引入壓濾機，工程化定義強。
5、過濾板采用平面圖螺牙網狀結構形，構造優秀，非常容易清理，可以有效增加各種各樣濾紙的使用期。
6、商品全部密封性構件均采用硅膠或氟膠（耐酸性耐堿性）密封環，耐熱、抗腐蝕、無毒性、沒有滲漏，機器設備采用機械設備卡緊方法，密封性性價比高。
7、裝置設計方案可360度觀查，完成多方位教學和實驗。
8、全套系統軟件采用規范工業儀表自動控制系統，可以進行化工原理實驗，都是流程自動化及化工廠測量?jī)x表實驗的優良服務平臺。
二、穩壓過慮實驗裝置作用：
1、掌握可洗暗潮式板框過濾機的構造、板框排序及實際操作；
2、測量一定情況下的穩壓過慮常量和比阻；
3、測量不一樣壓力之下泥渣的縮小指數值；
4、學習培訓清洗速度測定法及實際操作；
5、管路內實驗物質流動性情況全過程清楚可見
6、全觸碰一體化操縱，高平穩傳送數據，硬件加密。
7、裝置可以實現移動智能終端掃二維碼，獲得裝置加工工藝視頻介紹。
三、結構參數：
1、板框：過慮總面積 0.0245m2。
2、過慮工作壓力：0～0.2MPa。
3、過慮常量K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400
4、膨脹性指數值 s ：0.1-0.3，物理性能常量 k：1.0×10-9--3.5×10-9
5、環境溫度：0--50℃。
6、水：裝置內置304不銹鋼保溫水箱，聯接飲用水。實驗時經高壓水泵進到過濾裝置后重復利用。
7、電：工作電壓AC220V，輸出功率1KW，規范單相電三線制。每一個實驗室需配備1~2個接地點（快速地及信號地）。
8、實驗原材料：固態CaCO3，外配機器設備：計時器。
四、關鍵設備：
1、304衛生級不銹鋼板框：共4塊框2塊清洗板3塊非洗滌板，800目工業濾布。
2、304衛生級不銹鋼漿體罐：φ400×600mm，電動機拌漿。
3、電磁調速電機：工作電壓AC220V，輸出功率90W，攪拌裝置轉速比：0-200r/min。
4、304衛生級不銹鋼洗儲水罐：φ159×500mm，立式儲槽。
5、滲瀝液量采用重量傳感器自動測控系統裝置，在一組實驗中，可自動采樣精確測量滲瀝液量數據信息，還可通過計量槽測量，計量槽由亞克力做成，容量：約15L，配標尺管，頂端有蓋。
6、液位傳感器，檢測范圍：0-0.4MPa，精度0.5級，4-20mA遠傳送出。
7、溫度感應器：Pt100，屏幕分辨率0.1℃，精度0.5%。
8、304不銹鋼離心泵：輸出功率750W，最大流量7.2m3/h。
9、家用電器：交流接觸器、開關、漏電保護器氣體開關。
10、管路：全透明UPVC材料，厚度2.5mm，抗壓≥0.3MPa。
11、閘閥：UPVC閘閥和UPVC球閥,抗壓≥0.6MPa。
12、微處理器：實行速率0.64μs，內存空間16K，作用：數據處理方法計算。
13、仿真模擬控制模塊：達到16位屏幕分辨率，總數精度±0.5%，內設RS485通信方式。
14、溫度模塊：屏幕分辨率0.1℃，精度0.5%，內設RS485通信方式。
15、采用一體機平板電腦觸摸電腦，全過程智能化觸摸屏plc實際操作。HMI：投影式觸控技術，5000萬次數觸碰點，內存條2G，作用：微處理器資料顯示操縱。
16、額定電流：220V，額定功率：1.0KW。
17、尺寸：1800×550×1700mm（長×寬×高），外觀設計成可移動設計方案，帶剎車輪，高質量鋁型材架構，無焊接點，組裝拆裝便捷，水平調節支撐點型萬向輪。
18、工程化標志：包括設施位號、管路流入箭頭符號及標志、閘閥位號等工程化機器設備核心理念配套設施，包括安全警示標識，讓學生處在安全實驗作業環境中，學好工程化管路標志認知能力，激發學生工程化核心理念。
