1、性能參數
1.1、機器設備構成
一級物化處理系統：含原廢水調節池、格珊排渣、氧化反應池、氧化還原反應池、綜合性調節池、混凝池、沉砂池、氣浮池和一級出水正中間調節池。
二級生物處理系統：含水解酸化、正中間調節池、接觸氧化解決系統、三溝式活性污泥法（A/O）、二沉池（終沉池）與立調節池、二級出水正中間調節池。
三級深度處理系統：芬頓氧化池、混凝沉淀池、英砂過慮系統、正中間調節池、活性炭過濾、正中間調節池、正中間儲水池、超濾膜系統、紫外線殺菌、ro反滲透系統、反洗系統和壓濾機系統。
機械自動化系統：控制機柜、數據處理方法工作平臺、中央控制系統軟件系統。工業廢水處理模擬仿真系統及配件。
1.2、基本功能
污水處理綜合實驗系統可以實現物化處理、生物處理系統、深度處理作用，各系統既可以實現所有模塊裝置單獨運作，又可以實現關系模塊間的組成運作，水質傳感器（DO、PH、ORP、流量、環境溫度等）測控技術系統自主的與組成運作。系統能夠?qū)崿F(xiàn)手動操作。UPVC產品化走管裝線，全部系統結構緊湊、美觀大方、好用。
1.3、 實驗項目以及技能目標計算機系統控制
水污染控制技術性試驗室完工后能開設置的單個認證性實驗制造工藝組合性試驗兩個類型。
1.3.1、單個認證性實驗新項目以及技能目標一覽表
編號實驗項目學時技能目標1格珊排渣1格柵的作用與方法的結構參數2爆氣沉砂3曝氣沉砂的原理及生產流程，設備構造、工藝技術、做法，流動速度對沉淀時間和質量產生的影響。3混凝沉淀4“廢水混和—反映—斜板沉淀系統”原理及生產流程，設備構造、工藝技術、做法及運作實際操作，實際效果測量，藥物以及泥量、混和反應速度、沉淀時間對功效的危害。4溶氣氣浮4水射流溶氣氣浮方法的工作中原理，工藝技術及運作實際操作，實際效果測量，加劑量對清除質量的危害。5水解酸化池8水解酸化原理及生產流程，設備構造、工藝技術、做法及運作實際操作，實際效果測量，滲水濃度值、有機負荷對功效的危害。6接觸氧化8接觸氧化法的原理及生產流程，設備構造、工藝技術、做法及運作實際操作，實際效果測量，滲水濃度值、有機負荷對功效的危害。7豎流沉積2豎流式沉淀池的原理及生產流程，設備構造、工藝技術、做法及運作實際操作，實際效果測量。8活性碳過濾2掌握活性碳做為過慮過濾材料的水過濾工藝。9石英沙濾2沙濾工作原理與生產流程，設備構造，工藝技術和做法，反洗效果測量。10超 濾2超濾膜的原理及生產流程，設備構造、工藝技術、做法、運作實際操作，實際效果測量，廢水特性對功效的危害。11反 滲 透2ro反滲透的原理及生產流程，設備構造、工藝技術、做法及運作實際操作，實際效果測量，工作壓力及流動速度對功效的危害。12消 毒2消毒工作中原理與生產流程，設備構造、吸咐性能和再造。13關鍵技術研究/水污染控制工藝研究、工藝參數科學研究、實際效果測量、技術性開發、設備研發等。
1.5、 設計理念
全部系統的總體解決設計方案流量為35L/h，可運作較多50L/h。

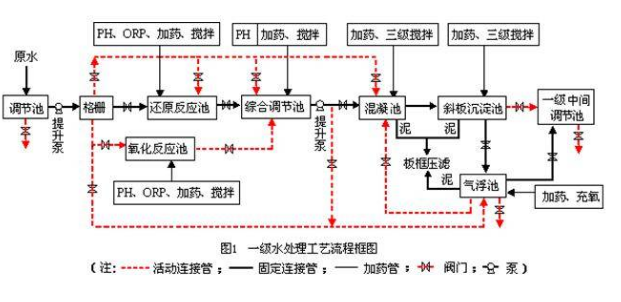

1.5.1、一級污水處理系統
1.5.1.1、 工藝說明
選用格珊、沉砂、投藥沉積等工序主要是針對水里物理學細顆粒物殘?jiān)枰蕴幚?，也是其它工藝的前置處理工藝?/p>
1.5.1.2、 技術標準（基礎理論）
原廢水池能夠系統連續操作12h左右。源水滲水集水池，由一級提升水泵將污水提升到格珊中予以處理，根據智能化流量型隔膜泵操縱并表明離心水泵出水流量（能表明瞬時值和累計值），根據數據通信接口遠傳水表至工控設備系統。進離心泵的開停兼受底位液位儀開關的操縱；細格柵選用較細不銹鋼網仿真模擬珊條，柵前渣量較多時要手動式除泥；格珊處理過的水通過自動流出進到氧化反應池或氧化還原反應池，由加藥計量泵各自添加氧化物和氧化劑，加劑量由智能化流量型隔膜泵操縱并表明投藥流量，根據數據通信接口遠傳水表至工控設備系統。
并遠程監控pH、ORP、加氧量；以后注入綜合性調節池對水體開展PH調整。由智能化流量型隔膜泵操縱并表明投藥流量，根據數據通信接口遠傳水表至工控設備系統，再均勻攪拌并時刻檢測PH值。通過PH調整后廢水由污水提升泵提升到斜柱混凝沉淀池開展投藥混凝沉淀沉，再注入氣浮池清除水里懸浮性顆粒物。出水流至一級出水調節池，調節池的廢水將作為一級處理出水供二級處理系統?；旌头磻?yīng)絮凝沉淀選用機械混合，混合時間2min，二沉池時長6-15min。混和反應池的水溶液能夠自注入沉淀池開展沉積；沉淀池的表面負荷3m3/(h.m2)。還可以通過射流泵進到氣浮池開展分離出來。正中間調節池配有多少液位儀開關，能通過液位儀開關來調節離心水泵的開停；
1.5.1.3、 關鍵測量點表明
原廢水調節池：調節池高、低液位儀開關、均勻攪拌原廢水
滲水系統：污水提升泵的流量、
格珊：需手工制作除泥
氧化反應池：檢測pH、ORP、加劑量調整、表明、均勻攪拌
氧化還原反應池：檢測pH、ORP、加劑量調整、表明、、爆氣系統
綜合性調節池：調節池高、低液位儀開關、檢測PH值、操縱加劑量、均勻攪拌
混凝沉淀池：拌和電機功率、
投藥系統：加劑量調整、表明、
氣浮池：容打氣泵、電磁感應流量計表明溶氣水流量、污泥濃縮機開關，器皿工作壓力
一級出水正中間調節池：調節池高、低液位儀開關，渾濁度、COD手工制作線下抽樣剖析。
1.5.2、 二級污水處理系統
1.5.2.1、工藝說明
二級系統以厭氧發酵（氧氣不足）、好氧生物處理為主體，展現了現階段厭氧發酵、氧氣不足、好氧技術性里的典型工藝，系統能夠串連組成A/O等工序。關鍵加工工藝設備為水解酸化、活性污泥法污泥濃縮池及其接觸氧化水解酸化池，二沉池為豎流式沉淀池，關鍵清除水里的COD。各關鍵加工工藝設備中間設立正中間調節池及其旁通系統，依據原廢水COD相對含量不一樣或是教學內容的差異能夠選擇不同排列方式開展試驗。
1.5.2.2、 技術標準（基礎理論）
一級污水處理出水或調制的廢水（如濃度較高的廢水處理，源水BOD在3500 mg/L以上，COD在5000mg/L以上，TN在50mg/L上下，TP在7.0上下，pH在6.0-6.5，SS在1500mg/L上下，厭氧發酵出水COD在600-800mg/L上下）做為水資源。二級儲水池設計方案能夠系統連續操作12h。
源水根據污水提升泵各自提升到水解酸化與接觸氧化池或進到活性污泥法解決系統。雙路并接，根據轉換閥門挑選其中一種加工工藝開展生物處理，在線監控 pH、ORP、DO、加氧量等。接觸氧化池的曝氣量由風量計表明，排風量由變頻器控制離心風機來達到?；钚晕勰喾ǖ募友趿靠梢酝ㄟ^變頻器調節機械設備機械過濾器的轉速比來達到加氧量調整。經生化處理后流進二沉池開展固液分離設備，一部分污泥回流至水解酸化，剩余污泥排至板框式壓濾機解決。上層清液排至二級出水調節池，調節池的廢水將作為二級處理出水供三級處理系統。
1.5.2.3、 關鍵測量點表明
二級排水系統：污水提升泵的流量線上調整、
水解酸化：檢測pH值、ORP、排風量表明、
接觸氧化池：檢測pH、ORP、DO、排風量表明、
三溝式活性污泥法(A/O)：檢測pH、ORP、DO、機械設備機械過濾器轉速控制加氧量、
二沉池（終沉池）與立調節池：污泥回流泵流量（逆流流量調整、表明），出水BOD、COD手工制作線下抽樣剖析；
混合物逆流系統：混合物回流泵流量（逆流流量調整、表明）
二級出水正中間調節池：調節池高、低液位儀開關。
1.5.3、 三級污水處理系統
1.5.3.1、 工藝說明 系統可以選擇程序執行或直接開展沙濾、超濾膜、ro反滲透、消毒殺菌等模塊，一部分步驟能夠?qū)崿F(xiàn)旁通。
1.5.3.2、 技術標準（基礎理論）
二級處理后廢水進到三級處理系統，由污水提升泵注入芬頓氧化池，根據混凝沉淀池開展沉積后出水根據沙濾系統、活性炭過濾系統、超濾膜系統、ro反滲透系統、離子交換色譜、紫外消毒系統或加氯消毒系統后，出水進到污水井，且污水井蓄水能做為沙濾反洗自來水，根據反沖洗泵對砂濾池開展反洗，反沖洗強度由變頻器控制，電磁感應流量計表明反洗流量。并遠傳水表至工控設備系統。
各關鍵加工工藝設備中間設立正中間調節池及其旁通系統，能夠選擇不同排列方式開展試驗。
三級儲水池設計方案能夠系統連續操作12h。
芬頓氧化池：檢測pH、ORP、DO、機械設備機械過濾器轉速控制加氧量。
混凝沉淀池：拌和電機功率
英砂過慮系統：石英石沙柱
正中間調節池：調整液位儀
活性炭過濾過慮系統：活性碳柱
正中間調節池：調整液位儀
超濾膜部件：平板陶瓷膜部件；產水率：30L/h；截留分子量：10K；
ro反滲透部件：水的電導率超過96%，產水率30L/h
反洗系統：離心水泵,水泵揚程≥20m，流量≥2.5m3/h
紫外線殺菌器：流量：2L/min；輸出功率：6W
壓濾機系統：板框式壓濾機
1.5.3.3、 關鍵測量點表明
全部系統的總體解決設計方案流量為20L/h，可運作負荷10-25L/h。
芬頓氧化池：檢測pH、ORP、DO
混凝沉淀：污泥回流泵流量
沙濾系統：污水提升泵的流量線上調整、表明、
正中間調節池：調節池高、低液位儀開關
活性炭過濾器：污水提升泵的流量線上調整、表明、
正中間調節池：調節池高、低液位儀開關。
超濾膜系統：污水提升泵的流量線上調整、表明。
ro反滲透系統：工作壓力表明，反洗溫度控制。
正中間調節池：調節池高、低液位儀開關。
反洗系統：變頻器控制反沖洗泵輸出功率，電磁感應流量計表明流量、反洗溫度控制。
紫外消毒系統：紫外線燈開關、污水提升泵的流量線上調整、表明。
板框壓濾系統：板框式壓濾機得起停，需人力卸泥。
