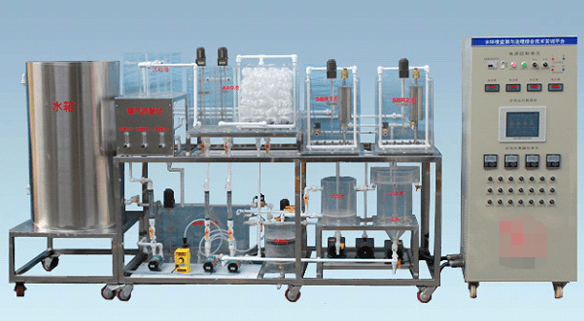

一、機器設備特性：
1.目標架構選用50mm×50mm鋁合金方管原材料制做，經久耐用，有機玻璃器件選用全透明高品質有
機玻璃制作，壁厚10mm，主體管路選用不銹鋼管材，強度強。
2.設備底端配有帶剎車橡膠輪，便捷機器的挪動固定。
3.設備全部器件科學合理的遍布固定于不銹鋼鋼架子上，目標與控制系統一體化設計，操作簡便，別具一格。
4.裝有獨立的開關電源控制箱，配有漏電保護開關和接地裝置標識，保證機器設備安全性。
5.本系統將有機玻璃反應釜開展模塊化，實踐時需依據有機玻璃反應釜相對應的功效進行相應的器件的可選擇性組裝，系統可以通過PU管連接成不同類型的污水處理工藝，便捷學生們制造工藝管道連接，操縱便捷，有智能控制和手動操作兩種形式。電器柜布線選用輸電線插下連接，連接便捷和安全。
二、關鍵系統與構成：
由操縱系統、供電系統、廢水處理系統和在線監測系統四組成。
1.操縱系統：主要是由電機控制柜、漏電保護開關、觸摸顯示屏、旋紐開關、工作中狀態燈、PLC程序控制器、電磁閥、組態軟件電腦監控軟件等構成。
2.供電系統：主要是由不銹鋼板大水箱、不銹鋼架、儲水箱液位管和閘閥等構成。
3.廢水處理系統：設備目標服務平臺總體選用不銹鋼框架來設計，關鍵驅動力系統器件安裝于鋼架結構基座上，關鍵有機玻璃反應釜科學合理的布局安裝于不銹鋼鋼架的上下一層。
1）、驅動力系統主要是由離心水泵、離心風機、繼電器、攪拌器等構成。
2）、有機玻璃反應釜系統主要是由有機玻璃格珊污水池、有機玻璃沉淀池、有機玻璃A2/O 反應器、有機玻璃SBR池、有機玻璃二沉池、有機玻璃沙濾柱、有機玻璃加藥池等構成。
3）、爆氣系統主要是由離心風機、微孔曝氣器、攪拌器、蒸汽流量計和管路等構成。
4.在線監測系統主要是由DO在線儀表及感應器、PH在線儀表及感應器等構成。
三、關鍵性能參數：
1.輸出電壓：單相交流220V±10% 50Hz
2.辦公環境：工作溫度范圍包括0℃～＋40℃、空氣濕度＜85%（25℃）
3.系統容積：＜2.0kVA
4.安全防護：具備漏工作電壓、泄露電流保護設備，安全性合乎國家行業標準。
六、實訓課程
新項目一、在線監測儀表設備的規范使用
可以規范使用在線監測儀表設備，進行特定環保監測儀（DO儀、pH儀等）校準工作中，及其對有關模塊開展檢測做好記錄相對應的信息，做到預訂作用規定。
新項目二、水質采樣配置與測量
配備有關水體然后進行水體測量，測算統計數據并進行藥物投加。
新項目三、廢水處理工藝的設計和測算
根據實訓基地和有關技術標準，采用并設計方案科學合理的污水處理系統（A/O、A2/O、SBR、MSBR
等系統），連接相對應工藝設計流程圖及其高程圖。依據數據與公式計算，算出對應的標值。
新項目四、廢水處理工藝機器設備構件與管路連接
依據A/O、A2/O、SBR、MSBR四種系統加工工藝零件圖及機械加工工藝規定，開展攪拌器、微孔曝氣管道、微孔曝氣器、填充料、計量檢定器件、感應器等器件的安裝與排水管道連接。
新項目五、污水處理服務平臺驅動力系統路線設計與連接
依據A/O、A2/O、SBR、MSBR四種加工工藝系統，制作或填補健全驅動力配電線路電路原理圖，依據設計任務書規定，對各個水凈化設備配備的驅動力系統開展配電線路連接，核對無誤之后進行電器柜開關電源插電檢驗。
新項目六、廢水處理設備自動控制系統系統設計和連接
對廢水處理系統A/O、A2/O、SBR、MSBR四種系統開展程序編寫或程序流程修定、調節、運作與檢驗，做到預訂作用。
新項目七、廢水處理設備的調節運作工作中
插電運作，開展驅動力系統與控制系統總體調節，使其可以正常運轉，并把在線監測數據信息計入報表。
