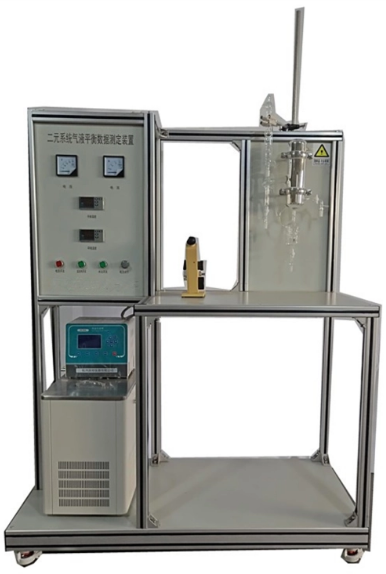

二元系統氣液平衡數據測定裝置,教學實驗裝置，教學實訓設備

一、二元系統軟件氣液平衡數據測量裝置作用：

1、自然壓下汽–液均衡數據的測量。

2、采用中小型均衡釜，釜外有真空泵筒夾隔熱保溫，釜內液態和汽體各自產生循環，可觀查釜里的物理現象，且試樣劑量少，做到均衡速度更快。

3、剖析均衡汽、高效液相構成，可得到相關的熱學主要參數，從試驗測定的T–P–X–Y數據測算每組份活度系數。

4、適合于不一樣全面的汽液均衡數據的測量，適用范圍大，測出平衡數據恰當靠譜。

5、可以實現移動智能終端掃裝置跟說明書中二維碼，可以獲得裝置教程視頻詳細介紹。該圖片是本試驗裝置的教學視頻，學生們可預習或是進到試驗室后收看裝置操作步驟和注意事項。

二、二元系統軟件氣液平衡數據測量裝置關鍵配備：

夾層玻璃均衡釜、玻璃冷凝器、塔釜電加熱器、U型壓差表、控溫儀表盤、紅外測溫儀表、高質量鋁型材架構。

水：裝置需冷卻循環水，內置和自來水管道連接的插口。

電：工作電壓AC220V，輸出功率500W，規范單相電三線制。每一個試驗室需配備1～2個接地點（快速地及信號地）。

三、性能參數：

1、試驗管理體系：環己烷-酒精二元管理體系。

2、氣液平衡釜：采用夾層玻璃改善利文斯頓釜，真空泵鍍金隔熱保溫，體型小，加液量100～120mL，均衡時間較短。

3、球型冷卻器：左右磨口規格Φ19mm，長短300mm。

4、電加熱裝置：0-300W可調式，控溫:采用手動式與全自動二種控溫方法，最大應用環境溫度：200℃，操作溫度：自然壓。

5、溫度檢測與自動控制系統：含加溫裝置、變壓裝置、溫度感應器、數顯調節儀等。溫度控制感應器: 采用Pt100型鉑熱電阻溫度測量，不銹鋼板攝像頭,數顯，精度級別±0.1%；數顯調節儀：鍵入采用數據校準系統軟件，內嵌常見熱電阻和熱電偶離散系統校準報表，精確測量精準平穩，商品經第三方權威機構檢測得到CE認證標示。

6、單眼阿貝折光儀：折光率檢測范圍1.300-1.7000 ，精確度：±0.0002。

7、非常恒溫水浴槽：無氟環境保護致冷，帶外循泵，環境溫度-5～100℃，控溫精密度0.1℃。

8、尺寸：1200×500×1800mm（長×寬×高），外觀設計成可移動設計方案，帶剎車輪，高質量鋁型材架構，無焊接點，組裝拆裝便捷，水平調節支撐點型萬向輪。

9、工程化標志：包括設施位號、管路流入箭頭符號及標志、閘閥位號等工程化機器設備核心理念配套設施，讓學生處在安全實驗過程環境里，學好工程化管路標志認知能力，激發學生工程化核心理念。
