管式反應器流動特性測定實驗裝置,教學實驗設備，化學工藝實驗裝置

一、管式反應器流動性特性測量實驗裝置作用：

1、掌握持續均相列管式循環系統反應釜的返混特性。

2、根據脈沖法測管式反應器停留的時間遍布。

3、剖析觀查持續均相列管式循環系統反應釜的流動性基本特征。

4、科學研究不一樣循環系統比中的返混水平，測算模型參數n。

5、可以實現移動智能終端掃裝置跟說明書中二維碼，可以獲得裝置教程視頻詳細介紹。該圖片是本實驗裝置的教學視頻，學生們可預習或是進到實驗室后收看裝置操作步驟和注意事項。

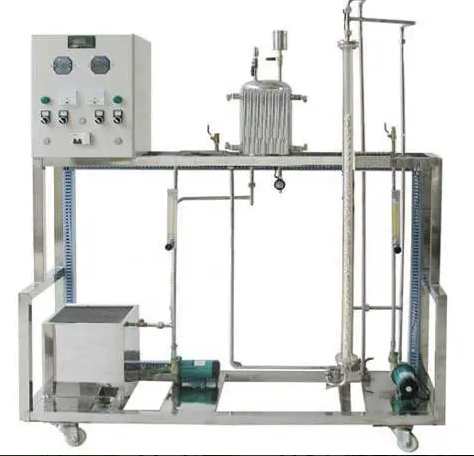

二、管式反應器流動性特性測量實驗裝置關鍵配備：

管式反應器、蒸汽流量計、儲水箱、循環水泵、數顯式電導儀、閘閥、管路、高質量鋁型材架構。

水：裝置內置儲水箱，聯接飲用水。實驗的時候由儲水箱循環水泵送進系統軟件，重復利用。

電：工作電壓AC220V，輸出功率1.0KW，規范單相電三線制。每一個實驗室需配備1～2個接地點（快速地及信號地）。

實驗原材料：飲用水、KCl水溶液

三、性能參數：

1、軟件環境：環境溫度0-40℃，空氣濕度：≤90%RH，開關電源：工作電壓：220V；電流量：15A。

2、管式反應器：孔徑φ40mm，長短1300mm；填充料種類及規格：拉西環，Ф4mm。

3、離心水泵：微型磁力泵，總流量12L/min，水泵揚程6m，輸出功率30W。

4、循環水泵：不銹鋼板增壓水泵，總流量12L/min，水泵揚程10m，輸出功率90W。

5、出水量：6-60L/h和25～250L/h，液態流量計，觀查、操縱總流量。

6、電導儀：線上電阻率檢查儀，0-104S·cm），數據信號導出：光耦合器防護維護4-20ma數據信號導出，電導率電級：1支。485通信接口變換，規范MODBUS RTU通信協議，全自動數據處理方法與屏幕上顯示實驗曲線圖、數據信息，全自動溫度補償：0-100℃。

7、操縱顯像劑添加量5~10ml/次。

8、儲水箱：80L，透明有機玻璃材料。

9、管路：全透明，厚度≥2.0mm，全透明可視性材料。

10、304不銹鋼板儀表柜：里外兩面靜電噴塑，各類實際操作及表明、調整、操縱全都在控制柜控制面板開展。

11、尺寸：1300×500×2000mm（長×寬×高），外觀設計成可移動設計方案，帶剎車輪，高質量鋁型材架構，無焊接點，組裝拆裝便捷，水平調節支撐點型萬向輪。

12、工程化標志：包括設施位號、管路流入箭頭符號及標志、閘閥位號等工程化機器設備核心理念配套設施，讓學生處在安全實驗作業環境中，學好工程化管路標志認知能力，激發學生工程化核心理念。
