為了配合在我國高等職業教育和就業人群操作過程、學習培訓、檢測的要求，我司結合了公辦?？茖W校、高職院校、技術學校的《電力工程控制技術性》《機電傳動控制控制線路與基本技能》《工廠電氣設備控制技術性》《繼電器觸碰控制技術性》《PLC原理及應用技術》《變頻調速》等有關學科的試驗及實訓課程內容而研制出本設備。設備選用掛箱構造，實訓新項目擴展性強，可擴展性電工技能這些實訓新項目。每一個電子器件根據輸電線拉到接線端子排上，有益于保護器件，根據電線槽布線，貼近工業生產當場。
一、特性：
1、電氣設備控制線路都放在掛箱上，操作簡便、拆換方便快捷，可擴展功能或開上新實訓新項目。如交流電機調速，實訓內容具備廣泛性、應用性。
2、工作臺僅需三相四線的交流電就可以交付使用，占地總面積小，節省用地，降低基礎設施投資。
3、配有工作電壓型漏電保護開關和電流量型漏電保護開關，可以確保作業者安全性。各電源電壓都有軟截至維護作用。
4、控制屏還設置了計時器兼報案錄像儀，給學生實訓理論考試提供了一個統一的標準。
5、每一個電子器件都能通過輸電線拉到接線端子排上，學生們布線時只需要在接線端子中進行布線，有益于維護電子器件，根據電線槽布線，貼近工業生產當場。
二、技術規格：
1、工作中開關電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-5℃～ 40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1.0KVA
4、尺寸：1500×700×1400（mm）
三、設備配置

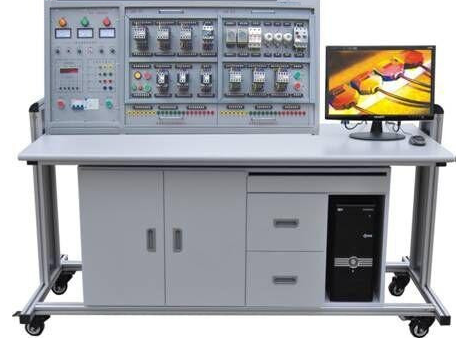

（一）開關電源控制屏
控制屏為鐵制兩層亞光密紋靜電噴塑構造，鋁質控制面板。為實訓考評給予開關電源及維護。
1、由無線遙控器控制三相四線電源鍵入，根據漏電保護開關，接入總開關，由交流接觸器根據啟、停按鍵來操作。
2、配有450V指南針交流電壓表三只，標示鍵入時三相電源工作電壓；顯示燈三只，標示實訓設備與外界開關電源導通狀況。
3、三相四線電源電壓，具備單片機設計實時監控設備負載或短路故障作用，負載或短路故障軟截至且報警，故障處理校準后才可開啟電源。
4、配有計時器兼報案錄像儀，平常做為數字時鐘應用。具備設置實訓考評時長、按時報案、關閉電源等服務。除此之外還可以自動記錄因為布線或操作不正確所造成的走電報警、短路故障報警總頻次，給學生實訓技能考評提供一個統一的標準。
（二）實訓桌：桌體為鋁木結構建筑，桌面上為防火安全、防潮、耐磨損高密度纖維板，配有抽屜柜和儲存柜。
（三）實訓部件
1、DW-71 機電傳動控制學習培訓部件（一）
直流接觸器3只，小型繼電器2只，熱繼器2只，控制按鍵3只，顯示燈2只
2、DW-72 機電傳動控制學習培訓部件（二）
時間控制器2只，保險絲盒3P 1只，瓷器保險絲盒3只，隔離開關1只，行程安排開關4只，二極管1只，整流管1只，控制按鍵2只。
3、DW-73 機電傳動控制學習培訓部件（三）
變換開關1只，變電器380V/3，6，36V 1只，大功率電阻3只
4、PLC服務器及轉化器學習培訓部件（三菱FX3U-48MR）
5、SC-09程序編寫通訊電纜
6、模擬仿真軟件
7、工控設備組態
8、三相異步電動機： 380V Y/△接線方法，帶離心式開關 1臺；
9、三相單速異步電動機1臺溝通交流380V/YY/△ 1臺；
四、實訓新項目
（一）機電傳動控制一部分
1、刀閘開關順轉控制線路
2、交流接觸器啟動順轉控制線路
3、具備鎖緊的反轉控制線路
4、具備過找維護的反轉控制線路
5、倒順開關控制正反轉控制線路
6、交流接觸器互鎖的正反轉控制線路
7、按鍵互鎖的正反轉控制線路
8、按鍵交流接觸器復合型互鎖控制線路
9、全自動來回行程安排控制線路
10、交流接觸器控制串聯電阻降血壓啟動線路
11、時間控制器控制串聯電阻降血壓控制線路
12、手動式Y(jié)/△降血壓啟動
13、交流接觸器控制Y/△降血壓啟動
14、時間控制器控制Y/△降血壓啟動
15、QX3-13型Y/△全自動啟動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、C620數控車床電氣設備控制線路
19、手動式降血壓啟動
20、單相電運作反接制動控制線路
21、電葫蘆電氣設備控制線路
22、C6163數控車床電氣設備控制線路
23、控制電源電路互鎖控制線路
24、主要電路互鎖控制線路
（二）PLC強化訓練一部分
1、PLC控制三相異步電動機鎖緊順轉控制
2、PLC控制三相異步電動機正反轉控制
3、PLC控制三相異步電動機Y/△運行控制
4、PLC控制三相異步電動機降壓啟動控制
5、PLC控制三相異步電動機能耗制動控制
6、PLC控制C620數控車床電氣設備控制線路
7、PLC控制C6163數控車床電氣設備控制線路
8、PLC控制電葫蘆電氣設備控制線路
