一、簡述

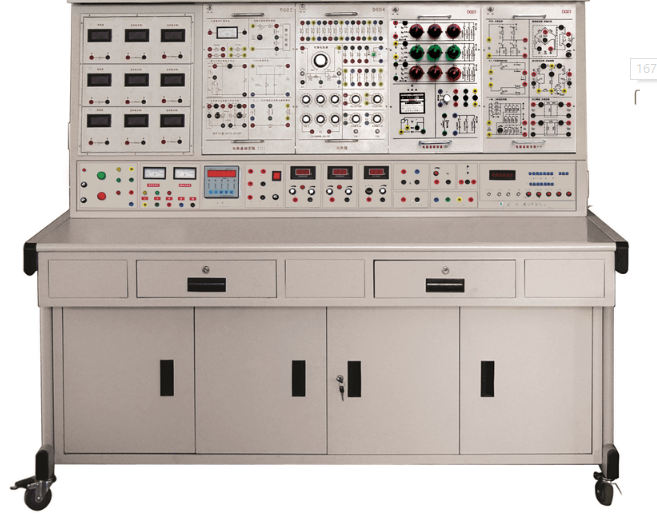

性能卓越電焊工機電傳動控制實驗設備吸取中國和外國優秀教學器材的優勢，充足考 慮了實驗室的狀況和將來的發展方向，從特性跟在結構上展開了自主創新，選用掛箱式結構，簡單明了，空間布局合理，使用便捷靈便。實驗儀表盤全智能化表明、精確度高，對實驗中所涉及到的電 源、儀表設備采用靠譜維護，與此同時設置權限靠譜人身安全維護管理體系，該實驗設備性能優越， 是當下公辦?？茖W校實驗室基本建設的不二之選。
主要用途: 可用公辦?？茖W?！半姽せA(chǔ)”、“電工學”、 “電機學”、 “電機與機電傳動控制”、“電氣控制系統”、“繼電器觸碰操縱”等科目的實驗課堂教學。并可擴展性“數電”、“模電”、“程序控制器”及“電機變頻驅動”等實驗具體內容。
配套設施手機軟件：《電工技能與實訓仿真教學系統軟件》
選用3D虛擬現實技術，用戶可360全方位無死角觀查器件外型小細節；選用多媒體展示動漫展現各種各樣元器件的構造、作用、工作中原理及控制方法；根據具備互動性的仿真模擬仿真動畫，開展電路的安裝調節和故障處理，完成無實物學習培訓電工設備對口專業所涉及的常見實驗儀器、電氣檢測及其電機操縱的具體專業技能及注意事項。包含但是不限于：
（1）實驗器械
運用3D模型，使教學設施設備上常用過的元器件真實播映為學生，另學生們有一個直觀地了解。
（2）典型性電路
教學設施設備相對應電路的原理圖及實體接線圖也將反映在這樣一個頻道里。用鼠標單擊原理圖中對應的元器件標記，真正電路中便會標示相對應的器件，而且在提醒窗中出現該部件在電路中的重要性
（3）電路原理
該電路的電路工作中原理解讀，運用生動形象的動畫演示，搭配上更專業的語音講解促使該課件達到一定的深層?？菰锓ξ兜脑碇v課越來越栩栩如生通俗易懂，是教師最有效的學習工具之一。
（4）接線訓練
學生用半透明原理圖上的提醒，依照原理圖對電路開展仿真模擬接線，接線的前提下系統軟件也有明確的提醒。能夠練習學生們的標準接線和給予對電路的熟悉度
（5）實驗模擬仿真
學生能夠?qū)嶋H操作氣體開關，按鍵等元器件來操縱相對應工程項目的電路。頁面上的交流接觸器、時間控制器等元器件就能依據操作控制電機的旋轉。
（1）電焊工基礎知識與實際操作：安全用電常識、常見電工工具、常見導線連接和手焊加工工藝。（2）電焊工建筑識圖：詳細介紹常見器件的電氣符號、原理圖制作標準、統計分析方法、接線圖制作標準、相對性序號法。（3）電工儀表：詳細介紹數字萬用表、智能電能表、鉗型電流表、絕緣電阻表、直流電橋和配電板等常見電工儀表外型、構造、控制面板和操作方法。（4）照明燈具電路組裝：主要從器件、電路、原理、接線和排除故障五個方面闡述了熒光燈管和兩地控制燈的基本知識。（5）低壓電氣：首先從外觀、構造、原理、拼裝和檢查等五個方面對直流接觸器、電磁閥、常見刀閘開關、框架斷路器、斷路器、啟動器、主令電器等常用低壓電器進行講解。（6）電機與變電器：關鍵介紹了三相異步電機、單相電異步電機、伺服電機電機、步進電機電機、直流電電機與變電器外型、構造、安裝與維護的基本知識。（7）電動機控制：按實際電路的開發步驟來介紹常見的電動機控制方法。包含器件、原理、電路、合理布局、聯線、運作、排除故障等相關信息。（8）使用手冊：具體指導客戶該系統使用方法。
二、特性：
1、綜合型強 結合了目前我國各種院校電類基礎課的所有實驗新項目。
2、適應能力強 實驗深度與深度廣度可以根據必須作靈便調節，推廣與提升可以根據課堂教學的進程作有機化學地融合。設備積木式構造，拆換方便快捷，加上構件就可以擴展功能或開上新實驗。
3、全套性好 從儀表設備、專用型開關電源到實驗聯接專用型輸電線等都配套設施齊全，儀表設備性能、精密度、規格型號等都緊密融合實驗的需求開展配套設施。
4、一致性強 實驗器件挑選有效、配套設施詳細，使多個實驗結論有較好的同一性，有利于老師組織與具體指導實驗課堂教學。
5、形象性強 本設備選用總體與小掛件結合的結構類型，開關電源配備、儀表盤一目了然，各實驗小掛件每日任務確立，實際操作、維護保養簡單。
三、性能指標及表明:
1、外觀規格：160x70x143cm
2、工作中開關電源：溝通交流三相四線380±5% 50HZ
3、實際功率：<1.5KVA
4、導出交流電：三相四線380V。
5、生命安全維護作用：電流量型漏電保護器、工作電壓型漏電保護器和防止觸電實驗輸電線。
6、可調電源：2組0--30V持續可調式，全自動電磁閥換擋，數字表表明，全自動過壓保護、標示和自行恢復作用。
7、直流電源：0--200mA持續可調式，數字表表明，開路維護。
8、計時器兼報案錄像儀：開關電源控制柜內裝有計時器兼報案錄像儀，具備設置實驗時長、紀錄報案頻次等服務
9、函數公式頻率計：1、波型：正弦波形、三角波、波形。
2、工作頻段：5Hz－550KHz按段持續可調式。
3、正弦波形諧波失真：10Hz-100KHz小于1%。
4、導出力度：正弦波形超過0-14Vp-p。
頻率計：檢測范圍為1Hz至8MHz，有六位LED數碼管表明，水利閘門時基1S，敏感度35mV。開關（內側/外測）變換。
10、直流電數字電壓表：微控制器制做；0.5級精度；測量范圍：0－300V。
11、直流電數據毫安表：微控制器制做；0.5級精度；測量范圍：0－500mA。
12、直流電數字電流表：微控制器制做；0.5級精度；測量范圍：0－5A。
13、溝通交流數字電壓表：全新技術專業MCU制做；精度0.5級，測量范圍：0－450V。
14、溝通交流數字電流表：全新技術專業MCU制做；精度0.5級，測量范圍：0－5A。
15、實踐電極連接線：針對不同實訓課程的特征，配置兩個不同型號的實踐電極連接線，強電弱電全部采用高可靠護線套構造拿槍插電極連接線（不存在什么觸電事故的可能性），里邊選用線材刮絲成的發絲般細多股線，做到輕軟目地，業務外包丁晴聚氯己烯電纜護套，具備綿軟、抗壓高，強度高、防硬底化、柔韌性好等特點，電源插頭選用實芯銅制件外衣鈹輕銅彈簧片，觸碰可以信賴；二種輸電線也就只能相互配合相對應里孔的電源插座，不可以混插，大大提升了實踐的安全性及合理化。
16、實驗掛箱：
實驗掛箱控制面板正臉印著電路原理圖及標記，背面焊用相對應電子器件，必須精確測量及觀察到的一部分配有卡緊式連接器，使用便捷、形象化、靠譜，實驗電路選用模塊電路形式設計，每一個模塊電路以基本上電路為主導，再聯接不同類型的元器件為電路主要參數或者通過不同類型的模塊電路組成，進行不同類型的實驗規定。
（1）電焊工實驗掛箱一
設有RC串聯和并聯選頻互聯網實驗電路、戴維南定理/諾頓定理實驗電路、RLC并聯諧振實驗電路、基爾霍夫/疊加定理實驗電路、一階二階實驗電路、多口互聯網、互易定理實驗電路。掛箱控制面板正臉印著電路原理圖及標記，背面焊用相對應電子器件，使用便捷、形象化、靠譜。
（2）電焊工實驗掛箱二
設有儀表盤測量范圍拓展實驗電路、電路情況運動軌跡的觀察實驗電路、至大功率傳送標準測量實驗電路、RC雙T選頻互聯網實驗電路、電壓源與電流源的等效變換實驗電路、RLC元器件特點及交流電流參數測量實驗電路。掛箱控制面板正臉印著電路原理圖及標記，背面焊用相對應電子器件，使用便捷、形象化、靠譜。
（3）電焊工實驗掛箱三
設有前燈（9個15W花燈）實驗電路、電容器組、單相電表、日日光燈實驗電路。設有互感器實驗電路（尺寸互感線圈各一個）、鐵心變電器（36V/220V、50W）一個。
（4）元器件箱
設有實驗所需要的電阻、電力電容器、二極管等實驗電子器件多個和一個0-99999.9歐/2W的電阻箱。
（5）受控源、回轉器掛箱
設有VCVS、VCCS、CCVS、CCCS受控源實驗電路、回轉器實驗電路、負阻抗變換器實驗電路。
（6）繼電器操縱實驗掛箱一
配置直流接觸器3只帶插電標示，熱繼器1只，時間控制器1只，運行停止按鈕2只，保險絲座3只，三相開關一只。
（7）繼電器操縱實驗掛箱二
配置 BK變電器1只。直流接觸器1只帶插電標示，熱繼器1只，運行停止按鈕2只，保險絲座3只，三相開關一只。整流管1組。顯示燈3只。
四、實驗器械配備
1、實驗桌：鋼制構造，鋼制靜電噴塑，耐磨損防火安全控制面板，設有抽屜柜、木柜用以儲放專用工具、零配件等。
2、開關電源控制柜：包括交直流電源數據工作電壓電流功率功率因數表，2組可調電源；直流電源、視頻信號、溝通交流三相電源、溝通交流低壓電源。
3、180W三相異步電機1臺：星型/三角形連接；鋁外殼。
4、實驗輸電線、實驗手冊、使用手冊1套。
五、實驗項目
電工實驗新項目
1、基本上電工儀表的應用與數據誤差計算
2、減少儀表盤數據誤差的辦法
3、焦耳定律
4、電阻器的串、并、混聯電路
5、電阻分壓器電路
6、電容器的串、并、混聯電路
7、電容器的充電放電電路
8、伏安法測電阻
9、節點電壓法
10、控制回路工作電壓法
11、支路電流法
12、電阻器與環境溫度之間的關系:用伏安法測到鎢絲在各個工作電壓中的電阻值
13、電壓表量程的拓展
14、電流表量程的拓展
15、電路器件的光電流特性
16、電阻測量電路故障查驗
17、電路中電位差的精確測量
18、基爾霍夫電流基本定律
19、基爾霍夫電流量基本定律
20、電壓源外特性的測量疊加定理
21、疊加定理
22、電壓源與電流源的等效變換
23、負荷得到至大功率的前提條件
24、戴維南定理
25、諾頓定理
26、互易定理
27、二端口網絡
28、雙連開關兩個地方控制
29、RLC串連溝通交流電路
30、RLC并接溝通交流電路
31、RLC并聯諧振電路
32、電感器、電容元件在直流和交流電路里的特性
33、正弦函數穩定下RL、RC串連電路
34、日日光燈電路連接
35、功率因數補償?shù)霓k法
36、電磁感應現象
37、互感器藕合電路
38、互感線圈電腦的分析
39、一階電路過渡過程的探索
40、二階電路過渡過程的探索
41、三相變壓器
42、變壓器參數測量及繞阻正負極辨別
43、溝通交流電路參數精確測量
44、三相負載的星型聯接
45、三相負載的三角形聯接
46、三相交流電路輸出功率精確測量
47、功率因素及零線火線的精確測量
48、單相電表的安裝和應用
49、三相鼠籠式異步電動機的應用
50、三相異步電動機啟動控制
51、三相異步電動機鎖緊控制
52、三相異步電動機既可以啟動又鎖緊控制
53、交流接觸器互鎖正反轉控制
54、按鍵互鎖正反轉控制
55、交流接觸器和按鍵雙向互鎖正反轉控制
