高級電工技術實訓考評設備由教育部"復興21新世紀職業教育課程改革教材建設整體規劃"的需求，依照高職教育教學與實訓規定而研制的商品，實訓主題鮮明，包含"電焊工專業技能練習""電焊工綜合性能力提升""電機基本上控制回路的練習""常見生產制造機械電氣控制回路練習""PLC可編程控制技術及應用""交流電機調速技術"課程內容實訓學科等，構造合理，實訓電子器件采用掛箱和網孔板緊密結合方式，易增加或拓展實訓新項目。該設備適宜高職院校、高等?？?、中專學校、職業學校等新創建或改建實訓室，為?？焖匍_設實訓課提供了最理想的實訓機器設備。
一、高級電工技術實訓考評裝置主要特點及安全防護管理體系
1、實訓新項目采用掛廂式與網眼板式結構，易拓展一個新的實訓新項目，貼近工業生產當場，悟性高，充分運用學生們的能動性。
2、屏上配有工作電壓型漏電保護開關和電流量型漏電保護開關，控制柜內一有短路問題，即傳出報警并斷開總開關電源，保證實訓安全性開展。
3、實訓屏上380V溝通交流輸出處配有單片機設計全過程操縱的一套過流保護裝置，兩色、電線間立即短路負載，電流量超出預設值，系統軟件即報警并斷開總開關電源，保證機器設備的安全性。
4、檢測儀表精確度高，采用智能化、智能化系統方式、合乎當代檢測儀表發展前景。
5、綜合型強：包含"電焊工專業技能練習""電焊工綜合性能力提升""電機控制系統技術""PLC可編程控制技術及應用""交流電機調速技術"等實訓新項目，節約試驗用地，經濟收益明顯。
6、具備按時與常見故障頻次紀錄作用，使實訓與考評有一個統一的標準。
二、技術特性
1、鍵入開關電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～ 40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1.5KVA
4、凈重：120Kg
5、尺寸：1400mm×700mm×1500mm
三、高級電工技術實訓考評設備標準配置及作用

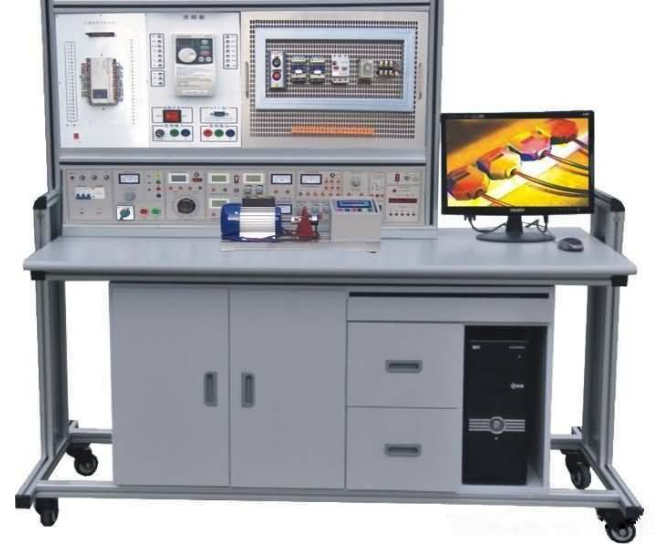

本實訓臺主要是由實訓屏、實訓掛箱、實訓桌直到構成。
（一）實訓屏
實訓屏為鐵制兩層亞光密紋靜電噴塑構造，鋁質控制面板，為實訓掛箱提供交流電、可調電源、直流電源、函數公式頻率計、測試儀表及實訓元器件等，主要作用如下所示：
1、操縱及系統軟件開關電源一部分
（1）提供三相固定不動380V交流電，由組成開關單獨操縱其輸出，兩色、電線間立即短路負載由單片機設計全過程自動監測全自動維護。電流量型工作電壓型走電開關開啟后由運行和停止按鈕操縱實訓臺工作中開關電源。具備報警和校準作用。
（2）提供單相電0～250V/2A持續可調式交流電一路（配置一臺0.5KVA單相電交流穩壓器）。與此同時經整流器階段可獲得一組0-240V持續可調直流電源，有表標示輸出電壓值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低電壓交流電，電流量1.5A。
（4）提供～220V電源插座2只，為外界儀器設備提供工作中開關電源。
（5）配置實訓用250V/30W日光光管及支撐架一套。
2、直流穩壓電源一部分
（1）兩路恒流電源可調穩壓電源，二路輸出工作電壓均是0-30V，內藏式電磁閥全自動換擋。單圈電阻器持續調整，使用便捷。輸出峰值電流為1.5A，具備預置式過流保護維護作用，輸出有0.5級數字電流表、電流表標示，工作電壓穩定性10-2，負荷穩定性10-2，紋波電壓5mv。
（2）低電壓可調電源： 5V，電流量0.5A，有表標示。
3、輸出功率輸出信號發生器：
1）采用立即數據工作頻率生成（DDS）造成高精密正弦波形，波形和三角波。采用顯示屏LCD顯示輸出工作頻率、波型，損耗值。
2）正弦波形輸出力度≥10V,輸出特性阻抗50Ω，諧波失真<1%（0.1HZ-- 1KHz）。
3）工作頻段: 0.1HZ~3MHz, 采用電腦鍵盤立即輸入數字設置工作頻率,。
4）輸出力度采用電阻器調整，正弦波形輸出具備20db,40db損耗。
5）波形pwm占空比可調式, 調整范疇：1%-99%調整；波形和三角波采用TTL脈沖信號輸出。
6）頻率計最大測量范圍100MHz，全自動換擋。
4、持續記數單脈沖：輸出工作頻率0.5-300KHz。
5、一次單脈沖：每一次可輸出一對正負極單脈沖。
6、儀表盤一部分
（1）真有效值溝通交流數字電壓表一只，測量范圍：0-500V，0.5級，三位過半數顯。
（2）真有效值溝通交流數字電流表一只，測量范圍：0-2000mA，0.5級，三位過半數顯。
（3）直流電數顯電壓表一只，測量范圍：0-200V，0.5級，三位過半數顯。
（4）直流電數顯電流表一只，測量范圍：0-2000mA，0.5級，三位過半數顯。
（5）單相電全智能輸出功率、功率因數表
由一套全智能，快速、高精密A/D變換處理芯片和悉數顯電源電路組成。根據鍵控、數顯式對話框完成人機對換作用操縱方式。為了保證測量范圍和檢測精密度，要被測電壓、電流量瞬時值后的抽樣數據信號經A/D轉換，采用專用型DSP測算功率因素。輸出功率檢測精度0.5級，工作電壓、電流量測量范圍分別是450V、5A，可測負荷的功率因素、功率因素及負荷的特性；還能夠存儲、紀錄15組輸出功率和功率因素的檢測結果數據信息，同時可逐組查看。
（6）指南針直流電微安表一只，測量范圍100uA，精密度1.5級。
7、內嵌式多用途互聯網虛擬儀器（無需要計算機搭配使用）：
A、終端設備一部分選用7寸五顏六色觸摸顯示屏（裝學生實驗屏上）與此同時裝有虛擬示波器、虛似邏輯性預測儀、虛似頻譜分析儀、虛似三用表、虛似數字量輸入plc模塊。
B、根據LabVIEW虛擬儀器流程的編程方式，學生們可設計制作各種各樣虛擬儀器。
C、主要參數：
1）、雙蹤存貯數字示波器，多種多樣同歩方法，存貯深層可編；
通道數：2路
網絡帶寬：20MHZ
屏幕分辨率：8位
電壓范圍：-10~ 10V
存貯深層：64K
2）、頻帶預測儀；
3）、數字三用表，可測電阻、電流量、工作電壓等；
數字IO口
通道數：8路IO
鍵入脈沖信號：TTL
輸出電平：TTL
電流量推動：20mA/安全通道
4）、四路智能化遠程控制開關電源操縱
5）、數據信息具備提交與儲存作用并可以通過網絡服務器表明
（二）實訓掛箱五金交電
1、DGJ-10 電路基礎實訓（一）
進行疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、焦耳定律等實訓；給予電阻器、電感器、電容器，進行R、L、C并聯諧振、一階、二階動態電路的探索、電壓源與電流源的等效變換、負荷得到至大功率的前提條件、電阻器的串、并接等實訓。
2、DGJ-11 電路基礎實訓（二）
給予電燈泡、穩壓極管、電阻器、電阻箱等，進行已經知道和不明電路元件伏安特性的測繪工程、電容器的充電放電等實訓。
3、DGJ-12 交流電路實訓（一）
給予電阻器、電感器、高壓電容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），進行日日光燈功率因素提升實訓、RLC串連交流電路實訓、RLC并接交流電路實訓及其電感器、電容元件在整流電路和交流電路中的特點實訓。
4、DGJ-13 交流電路實訓（二）
進行三相電路實訓（給予六只電燈泡）。
5、DGJ-14 電路基礎實訓（三）
儀表盤測量范圍拓展實訓（電流計、電壓表量程的拓展）。
6、DGJ-15 電焊工綜合性專業技能實訓（一）
電流計、電流表和電壓表設計。
7、DGJ -16 電焊工綜合性專業技能實訓（二）
運放電路的應用實訓、報案短路保護設計以及運用實訓、整流濾波電路設計與應用實訓、過電流保護設計以及運用實訓。
8、PLC服務器掛箱
配備三菱FX1N-40mR服務器，集成化數字信號I/O（24路數字量輸入，16路數字信號導出）、RS-422通訊口、SC-09通訊編程電纜及連接輸出口、開關等。任意配備模擬仿真軟件及工控設備組態。
9、變頻調速器實訓掛箱
配備三菱FR-D720S變頻調速器，含有RS485串行通訊接口及BOP控制面板。
10、PLC實訓掛箱
(1) 八段碼表明、天塔之星
(2) 交通指示燈自動控制和手控
(3) 冷卻塔水位線自動控制系統
(4) 自動控制成形機
(5) 自動控制軋鋼機
(6) 多種多樣液態全自動混和
(7) 自動送料裝車系統
(8) 電子郵件自動分揀機
(9) 四層電梯控制系統
(10) 機械臂自動控制系統
(11) 數控加工中心自動控制系統
(12) 三相步進電機控制系統軟件
11、網孔板及電氣控制系統電子器件
網孔板1塊，三相刀閘1把，斷路器5只，直流接觸器4只，時間控制器1只，熱繼器1只，倒順開關1只，行程安排開關4只，雙投刀閘1只，外殼按鍵2只，單相電表1只，鐵芯變電器1只，接線端子20孔。
12、電動機滑軌及光編碼器限速系統軟件
含光編碼器限速系統軟件（裝有進口的光電編碼器）1套，不銹鋼板滑軌1幅，鋼軌平面度好，無內應力變型，同軸度好。
13、三相鼠籠式交流電動機2臺
14、電極連接線一套
15、斜口鉗、螺絲起子、剝線鉗等設備一套
（三）實訓桌
實訓桌為鐵制兩層亞光密紋靜電噴塑，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格。實訓桌下邊配有元器件儲存柜，能夠擺放實訓掛箱，還設置了四個帶剎車的車輪子，有利于挪動固定。
四、實訓課程
（一）電焊工專業技能實踐
1．本電工儀表的應用與數據誤差計算
2．減少儀表盤數據誤差的辦法
3．焦耳定律
4．電阻器的串、并、混聯電路
5．電阻分壓器電路
6．電容器的串、并、混聯電路
7．電容器的充電放電電路
8．伏安法測電阻
9．節點電壓法
10．控制回路工作電壓法
11．支路電流法
12．電阻器與環境溫度之間的關系：用伏安法測到鎢絲在各個工作電壓中的電阻值
13．電壓表量程的拓展
14．電流表量程的拓展
15．已經知道和不明電路器件的光電流特性
16．電阻測量電路故障查驗
17．電路中電位差的精確測量
18．基爾霍夫電流基本定律
19．基爾霍夫電流量基本定律
20．電壓源外特性的測量
21．疊加定理
22．電壓源與電流源的等效變換
23．負荷得到至大功率的前提條件
24．戴維南定理
25．諾頓定理
26．互易定理
27．二端口網絡
28．雙連開關兩地控制
29．RLC串連溝通交流電路
30．RLC并接溝通交流電路
31．RLC并聯諧振電路
32．電感器、電容元件在直流電電路與交流電路里的特性
33．正弦函數穩定下RL、RC串連電路
34．日日光燈電路連接
35．功率因數補償?shù)霓k法
36．電磁感應現象
37．互感器藕合電路
38．互感線圈電腦的分析
39．一階電路過渡過程的探索
40．二階電路過渡過程的探索
41．三相變壓器
42．變壓器參數測量及繞阻正負極辨別
43．溝通交流電路參數精確測量
電焊工綜合性專業技能實踐
1．運放電路的設計以及運用
2．受控源的設計
3．電流計、電流表和電壓表的設計
4．整流濾波電路的設計與應用
5．報案維護電路的設計以及運用
