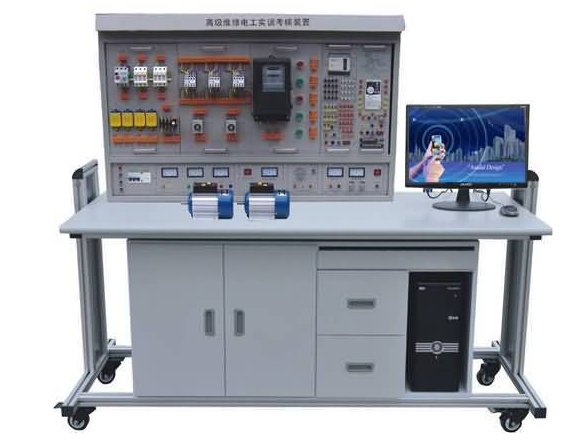

高級維修電工實訓考核裝置， 維修電工實訓考核設備

一、簡述

高端維修電工實訓考評設備采取國際性常見的模塊化，針對不同的實訓考核方案配備對應的實訓控制模塊，實訓便捷、空間布局合理、便于拓展更新，實訓內容包括電工儀表、電焊工接線加工工藝、電子線路、電焊工照明燈具配電設備、機電傳動控制、單片機設計、PLC強化訓練、交流電機調速、觸電急救、防火安全等，合乎中、高級電工國家職業標準教、培、考到的規定，融入各職業技術學校、技術學校、中專職業學校、工作培訓及職業技能鑒定企業等部門的教學培訓、實訓考評、職業技能鑒定。

二、技術規格

1.輸出電壓：三相四線制380V±10% 50Hz

2.辦公環境：工作溫度范圍包括-5～＋40℃

3.設備容積：＜1KVA

4.安全防護：漏電動作電流≤30mA過電流保護、斷路器維護

5.尺寸：1600mm×700mm×1450mm

三、高端維修電工實訓考評裝置標準配置及作用

本實訓臺主要是由實訓屏、實訓掛箱、實訓器械、實訓桌直到構成。

（一）實訓屏

實訓屏為鐵制兩層亞光密紋靜電噴塑構造，鋁合金面板，為實訓掛箱給予交流電、直流穩壓穩流電源，主要作用如下所示：

1、外界開關電源鍵入顯示燈亮（提示作業者外界開關電源已經與實訓臺接入）。

2、推上去三相走電開關，三相電源向?qū)嵱?xùn)掛箱等供電系統，三只450V電流表標示導出相電壓。

3、低電壓交流電：導出3V、6V、9V、12V、15V、18V、24V低電壓交流電。

4、給予～220V電源插座2只，為外圍設備給予工作中開關電源。

5、直流穩壓穩流電源：工作電壓0-30V持續可調式，內藏式電磁閥全自動換擋，單圈電阻器持續調整，輸出電壓2A，具備預置式過流保護維護作用。

6、固定不動低電壓直流穩壓電源： 5V、±12V有過壓保護

7、直流電源：4mA-20mA持續可調式一路

（二）實訓掛箱及器械配置

1、SX-61維修電工掛箱（一）

2、SX-62維修電工掛箱（二）

3、SX-63維修電工掛箱（三）

4、SX-64維修電工掛箱（四）

5、SY-65維修電工掛箱（五）

6、PLC可編控制器實訓部件：給予三菱FX1N-24mR-001型服務器及各類轉換接口，SC-09編程電纜。

7、工控設備組態一套：

打開程序編程自然環境，一切實訓都能夠編寫出生動具體炫酷強、數據比較好的組態軟件棒圖，然后進行實訓實時跟蹤課堂教學。

8、PLC模擬仿真實訓手機軟件一套：

（1）根據PLASH虛擬器實時同步PLC的工作狀態

（2）能夠?qū)崿F(xiàn)PLC虛似接線，并且對接線開展不正確查驗

（3）PLC編程練習、PLC程序編程檢測等服務

（4）完成PLC運作仿真模擬，對不正確程序流程開展安全檢查

9、變頻調速器實訓掛箱

配備三菱FR-S520變頻調速器，含有RS485通信接口及BOP控制面板。

10、單片機設計實訓掛箱

配置51/96/8088/8086等CPU單片機設計、微型機所有硬件軟件。

11、九孔全能實中板2塊

12、電阻器、電阻器、電容器、二極管、三極管、晶閘管等器械一批。

13、電動機滑軌及光編碼器限速系統軟件

含光編碼器限速系統軟件（裝有進口的光電編碼器）一套、不銹鋼板滑軌一幅。

14、三相鼠籠式異步電機120WY接線方法220V1臺

15、三相鼠籠式異步電機180WY/△380V1臺

16、安全性配置消防滅火器1臺

（三）實訓桌

鋁木結構建筑，桌面上為防火安全、防潮、耐磨損高密度纖維板，造型設計別具一格，經久耐用。

四、高端維修電工實訓考評設備實驗新項目

（一）電拖一部分

1.三相電機自動運行控制

2.三相電機啟動控制

3.三相電機鎖緊運作控制

4.帶電流計的啟動與連續操作控制

5.帶智能電能表的兩個地方控制

6.單邊運作反接制動控制

7.時間控制器控制電機Y/△降血壓啟動控制

8.操作臺全自動來回行程安排開關控制

（二）PLC綜合性實訓

1.PLC了解實訓（硬件軟件構造、系統構成、基本上命令訓練、接線、程序編寫免費下載等）

2.PLC模擬仿真實訓

3.PLC控制臺三相異步電動機正反轉控制

4.PLC控制臺三相異步電機Y/△運行控制

5.PLC控制臺三相異步電機降壓啟動控制

6.PLC控制臺三相異步電機能耗制動控制

7.PLC控制臺三相異步電機鎖緊運作控制

（三）根據軟啟動器的電機拖動與控制實訓

1．變頻調速器作用基本參數與實際操作

2．變頻器報警與保障作用

3．兩段速率挑選交流電機調速

4．外界接線端子啟動控制

5．控制電機正反轉健身運動控制

6．控制電動機使用時間實際操作

7．一瞬間斷電變頻器參數設置

8．外界工作電壓交流電機調速

9．三相異步電動機變頻式開環變速

（四）PLC、變頻調速器的電動機的拖拽控制實訓

1.根據PLC通訊方式得多段速挑選交流電機調速

2.根據PLC通訊方式的變頻調速器開環變速

3.根據PLC通訊方式的變頻調速器閉環控制變速

（五）單片機設計專業技能實訓

A、MCS-51單片機設計實訓

手機軟件一部分

1.清零程序流程

2.解字程序流程

3.拼字程序流程

4.數據區傳輸程序段

5.數據排序?qū)嶒?yàn)

6.搜索同樣數數量

7.無符號雙字節迅速乘除法程序段

8.多支系程序流程

9.單脈沖記數（按時/記數實驗）

10.計算機數字時鐘（計時器、終斷器綜合性實驗）

11.二進制轉換到BCD

12.二進制轉換到ASCII

13.八段數碼管表明

14.電腦鍵盤掃描儀表明實驗

硬件配置一部分

1.P1口閃燈實驗

2.P1口轉彎燈實驗

3.P3.3鍵入，P1口導出

4.工業生產次序控制（終斷控制）

5.8255 A.B.C導出方波

6.8255 PA口控制PB口

7.8255控制交通信號燈

8.簡易I/O口拓展實驗

9.A/D變換實驗

10.D/A導出方波

11.電子音響

12.電磁閥控制

13.伺服電機實驗

14.8253方波

15.串并變換實驗

16.外部存儲器拓展實驗

17.MCS-51串行接口運用實驗㈠——兩機通訊

18.MCS-51串行接口運用實驗㈡——與PC機通訊

19.環境溫度閉環控制控制

20.小直流電機調速實驗

21.外部中斷（救護車與交通信號燈）

B、8088/8086系列產品微型機實訓

手機軟件一部分

1．清零程序流程

2．解字程序流程

3．拼字程序流程

4．?dāng)?shù)據區挪動

5．?dāng)?shù)據排序?qū)嶒?yàn)

6．找“零”數量

7．32位二進制乘除法

8．多支系程序流程

9．表明程序段

10．電腦鍵盤掃描儀表明實驗

11．二進制轉換到BCD

12．二進制轉換到ASCII

硬件配置一部分

1．8255并行口實驗㈠：A.B.C口導出方波

2．8255并行口實驗㈡：PA口控制PB口

3．8255并行口實驗㈢：控制交通信號燈

4．簡易I/O口拓展

5．A/D變換實驗

6．D/A變換實驗㈠：導出方波

7．D/A變換實驗㈠：導出鋸齒波

8．8259終斷控制器實驗

9．按時／電子計數器：8253方波

10．電磁閥控制

11．8251串口通信實驗㈠：自發性自收

12．8251串口通信實驗㈡：與PC通訊

13．伺服電機控制

14．小直流電機調速實驗

15．環境溫度閉環控制控制

16．音頻驅動實驗

C、MCS-96單片機設計實訓

手機軟件一部分

1．清零程序流程

2．解字程序流程

3．拼字程序流程

4．?dāng)?shù)據區傳輸程序段

5．?dāng)?shù)據排序?qū)嶒?yàn)

6．搜索同樣數數量

7．無符號雙字節迅速乘除法程序段

8．多支系程序流程

9．計時器1實驗——按時終斷

10．計時器T1和T2與此同時造成終斷

11．80C196外部中斷實驗

12．80C196軟件方法造成終斷

13．運用HSI測脈寬

14．運用HSI精確測量單脈寬

15．運用HSO造成脈沖

16．運用HSO造成持續單脈沖

17．手機軟件計時器

18．80C196 A/D變換實驗

19．運用80C196的PWM造成各種各樣波型

20．二進制轉換到BCD進制轉換到ASCII

硬件配置一部分

1．P1口閃燈實驗

2．P1口轉彎燈實驗

3．P2.6鍵入，P1口導出

4．工業生產次序控制

5．8255 A.B.C導出方波

6．8255 PA口控制PB口

7．8255控制交通信號燈

8．簡易I/O口拓展實驗

9．A/D變換實驗

10．D/A導出方波

11．電磁閥控制

12．8253方波

13．80C196串行接口實驗

14．LED七段數碼管表明實驗

15．鍵盤顯示綜合性實驗

16．音頻驅動實驗

17．伺服電機實驗

18．直流無刷電機實驗

19．外部中斷（救護車與交通信號燈）

（六）室內采光配電設備

1.電源插座和一個開關控制一盞燈

2.日日光燈線路接線

3.語音控制開關控制日光燈電源的接線方法

4.單相電表立即接線電源電路

5.配電板安裝

6.兩個地方控制一盞燈的接線方法

（七）電子信息技術強化訓練

1.單相電橋式整流

2.串連可調穩壓電源電源電路

3.可控硅檢測電源電路

4.可控硅可控性整流器

5.電子器件門鈴電路

6.電子報警器電源電路

7.光控?zé)舻缆仿窡羧詣娱_關電源電路

8.電子器件催眠器電源電路

（八）安全性搶救演試

（九）消防技能的認知與把握（老師演試）
