商品信息：
一、本產品特點:

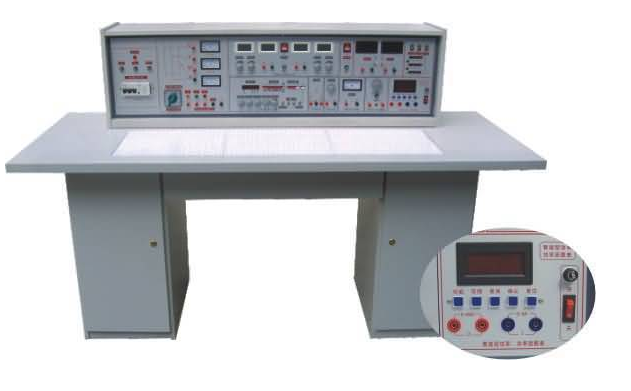

模電、數電實驗室機械設備的實驗臺具備完備的安全性保障措施，較完備的作用。實驗實際操作桌中間裝有通用性電路插扳，電路插座注塑加工成的，表層分布有九孔成一組彼此聯通插口，元件盒在基上隨意拼裝成實驗電路；元件盒盒體全透明，形象性好，蓋子印著歷久彌新元件標記，線框清楚美觀大方。盒體與蓋子選用較科學合理的壓三合一構造，檢修、拆換元件拆卸便捷。電子器件放置于實驗實際操作桌下面上下柜里，實驗時取存便捷，大大提升了管理能力，整體規劃化程度，大大的緩解了老師實驗前期準備工作。
二、應用領域:
適用高等學校及要求高的中專學校、技工學校、職業技術學校，可進行電工學、電焊工基本原理、電路剖析、模擬電子技術、數據電路，電氣控制設備等科目實驗。此設備是目前實驗室機器的升級換代或新創建、改建實驗室的理想產品，它配置是大學上水平、上檔次的關鍵標示。
三、機器設備實驗臺的結構和結構:
1、實驗臺組成與特性:
1.1.開關電源及主要參數
1.1.1鍵入開關電源:單相電三線開關電源，鍵入時電源指示燈亮
1.1.2電源電壓：有熔斷絲和漏電保護器開關二級保護作用。
A組:低電壓交流電流3－24V分七檔可調式，較大輸出電壓1.5A，電流計標示。
B組:低電壓可調電源，工作電壓5V，電流量0.5A，電流計標示。
C組:兩路穩流可調穩壓電源，二路電壓均是0～30V，由單圈電阻器持續調整，導出峰值電流為1.5A，每路電源電壓有0.5級數字電流表、電流表標示。工作電壓穩壓管度<10－2，負穩壓管度<10－2，紋波電壓: <5mV。
E組:單相交流電壓導出，供客戶備用設備運行。
1.2函數公式頻率計:
1.2.1波型:正弦波形、三角波、波形、脈沖波、鋸齒波、TTL波形.
1.2.2工作頻段:由0.1Hz到2MHz，分七個工作頻率檔級。
1.2.3正弦波形諧波失真:10-30Hz<30Hz-100KHz≤1%
1.2.4波形回應:最前沿/后沿≤100nS（開路）
1.2.5較大導出力度(開路)：f＜lMHz 力度≤15Vp-p ，1M＜f≤2MHz 力度≤11Vp-p
1.2.6直流偏置(開路)：±l0V
1.2.7輸出電阻Z：Z0=50Ω±5Ω
1.2.8pwm占空比:單脈沖與鋸齒波升高、下降沿可持續轉變，范疇10%～90％。
三、組成與配置（以二十四座為例子）：
1、實驗實際操作桌12張，一桌二座。實際操作桌桌面上中間設置通用電路插扳（規格:35×90cm），依據實驗電路在基上隨意拼裝元件盒成實驗電路。元件盒盒體全透明形象化,內窗元件一目了然，蓋子與盒體中間選用壓三合一構造、檢修拆卸、拆換便捷。每一張實際操作桌裝有一粒套膠板，維護通用性電路插座和桌面上(如果需要在桌上擺放電動機、電焊焊接等).實驗實際操作桌下邊有二只元件儲存柜，擺放實驗電子器件及貯存板。
2、實驗臺，共12臺，每一張學生們實驗實際操作桌子配備l臺。
3、步態分析控制面板:由步態分析實驗實際操作桌、實驗臺、演試控制柜構成，能各自操縱12臺學生們實驗臺工作開關電源。演試屏站在實驗臺子上，規格為160×70cm，用以解讀、演試。
4、器械配置:39只指南針1.5級直流電流表、13只MF500數字萬用表，13只數顯萬用表、25 套電鉻鐵和烙鐵架、13套剝線鉗、斜口鉗、螺絲起子等設備，13套實驗所需要的電阻器、電阻器、電感器、電容器、集成電路、變電器、條形磁鐵、邏輯性脈沖信號開關、邏輯性脈沖信號表明、91只集成座等元件模塊盒(元件已裝到模塊盒里)，25張塑料凳。
5、客戶備用器械:雙蹤示波器(型號規格不分),晶體三極管毫伏表，滑線變阻器。
四、實驗新項目：
(一)仿真模擬一部分
1．二極管的正、反向特點
2．晶體三極管的鍵入、頻率特性
3．晶體三極管共射極多管放大儀
4．二級阻容耦合變大電路
5．負反饋對放大儀特性的危害
6．場效管放大儀
7．差動保護變大電路
8．運放電路指標值檢測
9．集成運放電路的最基本運用 (多種多樣仿真模擬計算電路)
10．集成運放電路離散系統運用（多種多樣波形發生器）
11．變電器藕合推挽電路功率放大電路
12．0TL功率放大電路
13．集成功率放大電路
14．單相電橋式整流電路
15．串連型晶體三極管可調電源(設計方案性實驗)
16．集成可調電源
17．單結晶體管特點
18．單結晶體管開啟電路
19．可控硅簡易檢測
20．可控硅可控性整流器電路
運用以上20項實驗電子器件還可以進行下邊實驗新項目
l．工作電壓負反饋參考點電路
2．分壓式電流量負反饋參考點電路
3．用二極管穩定的工作點
4．共基極變大電路
5．共集電極變大電路
6．共源極基本上變大電路
7．場效管共漏級電路
8．場效管共柵壓電路
9．多管阻容變大電路
10．變電器藕合變大電路
11．甲類功率放大電路電路
12．串連電流量負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極變大電路
17．自舉電路射極導出電路
18．NPN一PNP直接耦合變大電路
19．用負反饋清除諧振電路
20．晶體三極管開關功效
21．變電器意見反饋式震蕩電路
22．電容器三點式震蕩電路
23．電感器三點式震蕩電路
24．差動保護變大電路的最基本方式
25．扇尾式差動保護變大電路
26．雙電源開關扇尾式差動保護變大電路
27．運放電路作為溝通交流占比變大
28．反向鍵入保障措施
29．同相位鍵入保障措施
30．開關電源正負極錯接的維護
31．RC高通芯片電路
32．運用三極管來保護器件
33．差動保護鍵入計算電路
34．迅速積分兌換電路
35．仿真模擬一階微分方程電路
36．仿真模擬二階微分方程電路
37．基本上對數運算電路
38．好用求微分電路
39．抵制數變大基本上電路
40．簡單過零較為電路
41．運用二級管做為限制檢驗力度挑選電路
42．低限力度挑選電路
43．RC無源網絡的低通濾波器電路
44．同相位鍵入一階低通濾波器電路
45．反向鍵入一階低通濾波器電路
46．簡單二階RC過濾電路
47．典型性二階RC數字功放低通濾波器電路
48．典型性二階高通芯片有源濾波器電路
49．基本上帶通濾波電路
50．典型性帶通濾波電路
51．距形波震蕩電路
52．總寬可調式的方形波發生器
53．幅頻可調式的鋸齒狀波發生器
54．單相電半波整流電路
55．單相電全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC過濾電路
59．基本上LC過濾電路
60．二倍壓整流器電路
61．三倍壓整流器電路
62．基本上穩壓管電路
63．基本上調整管穩壓管電路6
64．具備變大環節穩壓管電路
65．單相電半波可控硅整流
66．電子器件變壓電路
67．電子器件催眠器一一挑戰性實驗一
68．電子門鈴電路一一挑戰性實驗二
69．電子器件報案電路一一挑戰性實驗三
(二)數據一部分
l．TTL集成邏輯門的主要參數檢測
2．CM0S邏輯門的主要參數檢測
3．TTL集成電級開路門與三態導出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉化成D觸發器
12．D型觸發器轉化成JK觸發器
13．電子計數器實驗
14．MSI移位寄存器以及運用
15．數據選擇器以及轉換方法
16．MSI數據選擇器及數字邏輯
17．求微分型單穩態電路
18．環狀多諧振蕩器
19．運用門電路組成伺服電機調節器、選擇符
20．組成電路設計之一一一編碼轉換
21．組成電路設計之二一一表明電路
22．同歩時鐘頻率電路設計
23．電子計算機時鐘頻率電路設計
24．集成計時器檢測與應用
25．CM0S集成A/D、D/A變換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．多線程十進制加減法電子計數器
29．多線程十進制加法計數器
30．綜合性專項培訓實驗一一電子秒表
