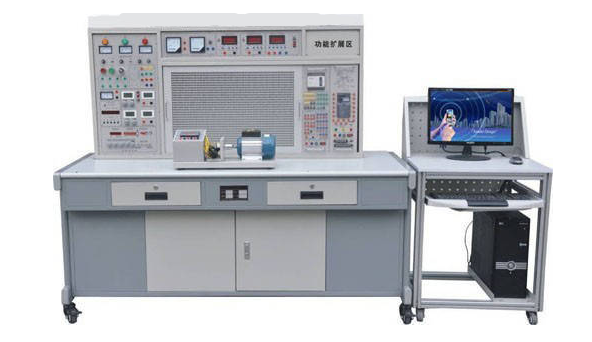

網孔型電工電子機電傳動控制交流電機調速PLC可編控制綜合性實訓考核設備商品信息：
為了配合在我國高等職業教育和就業人群操作過程、學習培訓、檢測的要求，我司結合了公辦?？茖W(xué)校、高職院校、技術學校的《電工技能訓練》《電焊工實訓》《電氣設備控制技術性》《機電傳動控制控制配電線路與基本技能》《電機及拖動基礎》《工廠電磁閥觸碰控制》《PLC原理及應用技術》《變頻原理及應用技術》《電子技能訓練》等有關學科的試驗及實訓課程內容而研制出網眼型電焊工、電子器件、機電傳動控制、交流電機調速、PLC可編控制綜合性實訓考核設備。設備電焊工一部分選用網孔板構造，練習與評定貼近工業生產當場，外觀設計美觀大方、構造合理，堅固、經久耐用，實訓方法靈便，提升電子器件就可以提升實訓新項目，擴展性強。設備設定多種科學合理安全性保障措施，保證設備及作業者生命安全，特別適合各公辦專科學校、職業學校、技術學校以及各類培訓學校練習學生們電工電子專業技能、專業能力和變頻調速器、PLC綜合性專業技能，也可以進行電焊工級別考核和職業技能鑒定教學器材。
電工技能實訓根據安全消防、實用工具及儀表盤的應用、電焊工綜合性能力提升、電動機組裝、維護保養與故障排除、電機控制線路安裝技術、調節檢修、常見生產制造機械電氣控制配電線路安裝聯線，故障診斷和處理，根據PLC及變頻調速器的電動機基本上控制配電線路及其常見數控車床的控制，可以達到工作及社保職業資格培訓中級以上職稱水準。電子器件專業技能實訓改革創新傳統式試驗室實訓教學方式，根據基本上專業技能和三十幾種實用電源的制做、調節，讓學生把握電子產品制作調節，學會閱讀電路設計圖和PCB圖，了解電子元件的挑選、檢測，把握電焊焊接和電源電路裝配工藝專業技能（配備三十幾套特別制作實訓線路板和相對應電源電路電子器件），并且能夠解決設備安裝調試過程中遇到問題。實訓電路板上包含開關、聲頻、數據信號產生、記數、譯碼器、表明、精確測量、控制等實訓具體內容。
一個實訓室參考依據配備1臺老師臺（實訓演試兼各自控制學生管理電源）和12臺/24座學生們臺，用戶可以依據學生人數酌情考慮調整學生們臺。全部實訓考核室奢華、魄力，規范化與安全程度較高。該設備是各種院校試驗實訓室現代化關鍵標示商品。
一、網眼型電工電子機電傳動控制交流電機調速PLC可編控制綜合性實訓考核設備裝置特性：
1、選用網孔板構造，實訓方式靈便，貼近工業生產當場，提升電子器件就可以提升實訓具體內容，有利于二次開發及作用拓展。
2、實訓主題鮮明，實訓考核知識豐富，綜合型強，合理節約實訓場所。
3、安全性保障措施嚴實、有效、科學合理，外型奢華、魄力。
4、根據PLC及變頻調速器的電氣設備控制實訓新項目，配備了MCGS組態與電腦開展通訊監管實訓工作狀態。
5、一個實訓室標準配置1臺老師臺，即可作實訓演試，又可控制全室學生們臺工作電源，安全性主要參數進一步提高。
二、技術規格：
1、工作中電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1.0KVA
4、凈重：200Kg
三、實訓屏組成與特性：
1、實訓屏機殼：鐵制兩層亞光密紋靜電噴塑構造，鋁質控制面板。
2、電源及主要參數：
2.1、鍵入電源：三相四線電源，鍵入時紅、黃、綠三只顯示燈亮。
2.2、電源導出：總電源開關開啟后，打開電源開鎖車，按住啟動鍵，三相四線電源導出，三只450V電流表標示工作中相電壓。
3、安全防護：配有工作電壓型漏電保護開關和電流量型漏電保護開關，且有單片機設計全自動控制實時監控設備負載或短路故障，全自動斷開總電源，故障處理按住復位開關即可再度運行電源，保證設備及作業者安全性。
4、恒流電源穩壓管雙用電源：雙路單獨。每路電壓0-30V，輸出電壓4mA-2000mA，內藏式電磁閥全自動換擋，單圈電阻器持續調整，使用便捷，電流強度導出用0.5級數字表標示。工作電壓穩定性＜10-2，負荷穩定性＜10-2，紋波電壓＜5mV。
5、 5V直流穩壓電源1路，輸出電壓500mA。
6、試驗管理工具：平常做為數字時鐘應用，具備設置登陸密碼、實訓考核時長、按時報案、斷開電源等服務；除此之外，還可以自動記錄因?yàn)榻泳€或操作不正確造成的報警頻次，為作業者實訓、考核提供一個統一的標準。
7、智能化輸出功率、功率因數表
由24位專用型DSP、16位高精密AD轉換器及快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制方式。app上選用RTOS設計理念，與此同時裝有PC電腦監控軟件來提升邏輯思維能力。能測量電路的輸出功率、功率因素。功率測量精密度為1.0級，功率因素檢測范圍0.3-1.0，電壓電流測量范圍為450V和5A，可自動辨別負荷特性（理性表明“L”，溶性表明“C”，純電阻無法顯示），同時可存放15組觀測數據，供及時查看。
8、直流電數顯電壓表一只，選用ECL企業性能卓越AD轉換器配上快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制方式。具備全自動與手動式測量范圍，檢測范圍：0-300V。手動式測量范圍為：2V、20V、300V。檢測精度為0.5級。具備文件存儲與查詢功能。
9、直流電數顯式毫安表一只，選用ECL企業性能卓越AD轉換器配上快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制方式。具備全自動與手動式測量范圍，檢測范圍：0-2000mA。手動式測量范圍為：20mA、200mA、2000mA。檢測精度為0.5級。具備文件存儲與查詢功能。具備超測量范圍報案、標示及斷開總電源等服務。
10、指南針精確測量電度表：溝通交流450V 1只，溝通交流5A3只，精密度1.0級。
11、整流二極管：給予四只IN5408二極管，用以整流器或能耗制動。
12、大功率電阻：三只75Ω/75W電阻用以電機降壓?jiǎn)?dòng)，一只10Ω/25W電阻用以異步電機的能耗制動。
13、單、三相插座：為外界儀器設備給予工作中電源。
14、一次單脈沖源：每撥一次鈕子開關可導出一對正負極單脈沖。
15、信號發生器：
15.1函數公式頻率計：導出正弦波形、三角波、矩形波。
15.2工作頻段：由5Hz到550KHz，分五個頻率段。
15.3工作頻率標示：由Hz表立即讀取。
15.4工作電壓導出范疇：正弦波形5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，三級損耗：0db，20db，40db，具備持續細調。矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz力度持續可調式；三角波：5Hz-250KHz＞1V。
16、PLC服務器：給予三菱FX1N-24mR-001型服務器及外部元器件。
17、變頻式實訓部件：給予三菱FR-S520SE-0.4KW變頻調速器及外部元器件。
18、不銹鋼板電動機滑軌及光電編碼器。
四、實訓實際操作桌：
鐵制兩層亞光密紋靜電噴塑，桌面上為防火安全、防潮、耐磨損高密度纖維板，配有抽屜柜和元器件儲存柜，構造牢固、造型設計別具一格。
五、網眼型電工電子機電傳動控制交流電機調速PLC可編控制綜合性實訓考核設備全部實訓室組成與配備（以參考依據：1臺老師臺，12臺學生們即25座為例子）
1、學生們實訓實際操作桌12張，一桌二座，桌面上配備一塊套膠板維護桌面上，桌體下邊配備元器件儲存柜，擺放實訓考核電子器件，應用、存放便捷，桌體中間上下配有2個抽屜柜，擺放實用工具等。
2、學生們實訓臺：共12臺，每一張學生們實訓考核實際操作桌子配備1臺。
3、老師臺1臺：由實訓實際操作桌、實訓演試屏、學生們用電量集成化控制等構成，就可以作實訓演試又可各自控制學生們實訓考核臺電源。
4、器械配備（以參考依據：1臺老師臺，12臺學生們臺即25座為例子）：
六、參照實訓考核新項目：
A：電焊工一部分：
1．低電壓驗電筆的應用
2．滅火器的操作步驟（老師演試）
3．口對口心肺復蘇術法及胸外心血管壓擠法搶救的把握
4．常見工具使用與鑒別
5．常見輸電線連接和絕緣層的修復
6．電鉻鐵的拆卸與電焊焊接能力提升
7．電焊工建筑識圖練習
8．電工布線加工工藝
9．日日光燈電源的安裝接線
10．單相電表立即接線電路安裝
11．單相電表經電壓互感器的接線電路安裝
12．配電板組裝
13．房間內布線
14．室內采光電路安裝
15．?dāng)?shù)字萬用表變換開關的使用及讀值
16．交流電流的精確測量
17．交流電壓、直流電電流的測量
18．電流計、電流表安裝
19．電阻的測量
20．絕緣電阻表、鉗形電流表接地線電阻檢測儀的應用
21．單相電輸出功率、功率因素的精確測量
22．三相四線有功電表安裝接線
23．三相四線有功電表經電壓互感器安裝與接線
24．常見開關電磁閥拆卸
25．直流接觸器的拆裝與拼裝
26．常見運行器的結構觀查與檢驗
27．小型變壓器制作
28．中小型變壓器故障查驗與清除
29．三相鼠籠式電動機拆卸與檢測
30．三相鼠籠式異步電機運作巡查
31．三相鼠籠式異步電機的定時維修
32．三相鼠籠式電機故障診斷
33．轉子繞組部分故障清除
34．單相電電容傳感器電機繞組的拆卸
35．單相電電容傳感器電機常見故障與清除
36．手動式順轉控制配電線路安裝與維修練習
37．交流接觸器啟動順轉控制
38．具備鎖緊的反轉控制
39．具備過壓保護的反轉控制
40．交流接觸器互鎖的正反轉控制
41．按鍵互鎖的正反轉控制配電線路
42．按鍵、交流接觸器復合型互鎖的控制配電線路
43．按觸器控制Y-△降血壓控制
44．時間控制器控制Y-△降血壓?jiǎn)?dòng)控制
45．直流電機的拆卸練習（老師演試）
46．直流電機的維修練習（老師演試）
