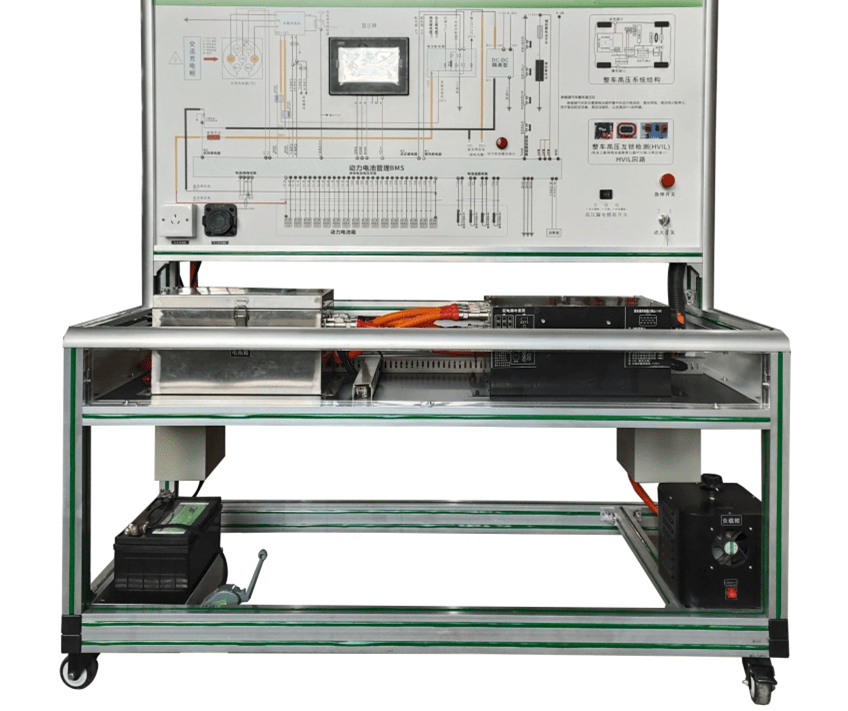

一、產品介紹
選用新能源車高壓安全性、充配電設備、電池組及電池檢測與安全系統元器件制做，展現新能源車高壓安全系統的構造和工作原理，適用于各種學校對新能源車高壓安全系統基礎理論和維護實踐的課堂教學必須。
二、功能特性
1.展現新能源電動車高壓安全防護系統實體元器件為基礎組件，反映了高壓系統軟件電氣設備原理及左右電邏輯性；高壓全面的安全防范措施及檢測服務,供配電系統組裝總正繼電器、總負繼電器、預充繼電器與預充電阻，能夠動態模擬全車高壓安全系統的工作狀態與工作步驟。
2.設置有打火開關、新能源電動車真正大容量鋰電池及BMS系統，新能源電動車安全性檢修塞電源插頭模塊，高壓電路設計系統軟件，安全性繼電器部件，漏電保護器模塊與仿真模擬控制開關。
3.組裝電動車國標充電插口與充電插頭，真正完成電瓶車的電池充電實際操作。國家標準充電插頭插進機器設備充電插口后,高壓安全系統根據CAN-BUS通訊操縱安全性繼電器工作中，且通過CAN-BUS通訊的7寸顯示屏顯示器同歩顯示充電工作狀況，且高壓無導出。
4.新能源電動車高壓安全防護系統元器件，安全性繼電器（包含總正繼電器、總負繼電器、預充繼電器）根據電瓶車的高壓安全系統控制模塊可以正?？刂坪凸ぷ髦?；高壓安全系統控制模塊選用CAN-BUS通訊操縱。
5.高壓安全系統控制模塊選用CAN-BUS通訊表明安全性報案高信號信息內容。高壓安全系統報警求助，根據CAN-BUS通訊操縱安全性繼電器工作中，且高壓無導出。
6.完成高壓電安全性自鎖互鎖、鎖緊、漏電保護器、高壓系統軟件中斷等實踐。
7.BMS控制模塊7寸顯示屏顯示器顯示充電電壓、電流量、環境溫度、高壓走電等情況真正數據信號。
8.鋰離子電池及智能管理系統：動力鋰電池主要參數開展實時監控系統、故障檢測、SOC估計、過流保護、絕緣檢測、充電放電操縱、平衡等服務，并且通過CAN總線的形式與帶CAN通信的車載充電機開展數據交換平臺。
9.控制面板選用4mm厚鋁朔板，立柱式組裝控制面板UV平板噴繪打印出有彩色詳細規范系統軟件圖板；學生可形象化對比圖板和實體，認知和數據分析系統工作原理。
10.板上設置有檢驗接線端子、可以直接在板上監測系統電路元件的電子信號，如電阻器、工作電壓、電流量、訊號頻率等。
11.組裝故障模擬系統軟件，能夠?qū)崿F(xiàn)低電壓電源電路系統異常設定及確診清除，可以設置常見問題設置及考評故障原因12個。
12.設備框架選用40mm×40mm和40mm×80mm二種一體化全鋁型材構建，耐酸堿抗腐蝕并便于清理，櫥柜臺面寬40CM,櫥柜臺面鋪設32mm厚五顏六色密度高的夾芯板,堅固耐用不銹蝕，帶4個帶自鎖機構角輪，有利于挪動。
13.配套設施實踐(試驗)手冊等教學材料，包含工作中原理、實訓課程、問題設定及分析及關鍵點表明。
14.組裝安全防護裝置：變向開關、腳踏式開關電源總開關、檢修開關、旋轉部件安全防護防護罩、高壓安全防護裝置與警示提醒。
15.★規定配套設施電子化考評服務平臺，（給予視頻片段）
服務平臺規定：新用戶注冊并登陸平臺后，服務平臺最少包含如下所示有關作用：
（1）客戶模塊：
1）用戶管理系統（包含用戶列表、添加用戶、ID、登錄名、電子郵箱、申請注冊IP、人物角色、注冊日期、實際操作等指令）
2）角色管理（包含：加上人物角色、角色名字、默認設置人物角色、關聯實體模型、人物角色敘述等指令）
3）模塊設定（包含：申請注冊選擇項、申請注冊模塊、管理權限、登錄選項等指令）
4)模型管理（包含加上實體模型、實體模型名字、實體模型編碼、實體模型敘述、改動實體模型信息內容、刪掉實體模型等指令）。
（2）測試模塊：
1)測試設計方案（包含考試場目錄、地域設定、學科管理方法、題目類型體系等指令）
2)課程內容開通（包含開通課程內容、大批量開通等指令）
3)考題管理方法（包含一般考題管理方法、不正確意見反饋等指令）
4)考卷管理方法（包含考卷目錄，手工制作出題、任意出題、及時出題等組卷方法指令）
5）垃圾回收站
6）大批量專用工具
（3）具體內容模塊：
1)強烈推薦管理方法（包含加上櫥窗推薦等指令）
2)分組管理（包含加上歸類、排列、ID等指令）
3)內容管理系統（包含加上具體內容、具體內容實體模型、權重值等指令）
4)模型管理
5）標簽管理
（4）課程內容模塊（教學管理、課程分類、模型管理等指令）
（5）文本文檔模塊：
1)分組管理
2)關鍵詞管理方法。
▲規定投標文件中給予電子化考評服務平臺由來證明材料,正本備查簿。
16.★規定配套設施電工作業學習培訓學習軟件（給予視頻片段）。
包含電焊工基本（電工基礎、電工儀表、導線連接、安全用具、安全標識）、操作過程（低壓電氣、電動機與變壓器、照明電路、電子信息技術）、風險性清除（消防滅火器種類、滅火器的使用）、觸電急救（觸電事故方法、預防措施、接地裝置與接零、徒手心肺復蘇）4大模塊，15個實踐模塊，72個實訓課程。手機軟件以專業技能為基礎，新項目為指引，每日任務為導向，職業環境為題材，操作流程為切入點，以孩子互動練習為主體，具備三維可視化、智能化系統、全互動。
▲需要提供電工作業學習培訓學習軟件著作權登記證書由來證明材料,正本備查簿。
三、技術參數
1.尺寸：1500×700×1700(長×寬×高)
2.控制面板尺寸：1448×940mm（長*寬）
3.挪動萬向輪：100*60mm
4.操作溫度：-40℃～ 50℃
5.充電電池：磷酸鐵鋰正離子動力電池組48V20AH帶電瓶充電器(單體電池3.2V20AH，16串)
6.鋰電池組智能管理系統（BMS）：帶CAN通信
7.動力電池包顯示器：7寸觸摸顯示屏
8.高壓高電壓繼電器：線圈電壓：12VDC,較大額定工作電壓：1000VDC,額定電壓：400A。
9.仿真模擬高壓開關電源：48V
四、實驗項目
1.電瓶車高壓維護原理試驗
2.高壓電源電路漏電保護器模擬仿真原理
3.高壓電瓶拆卸檢修試驗
4.高壓電路維修實際操作仿真實驗等
5.新能源車高壓安全系統認知能力；
6.新能源車高壓安全系統基本上操縱原理與工作步驟實踐；
7.新能源車高壓線路高壓自鎖互鎖基本上操縱原理與工作步驟認證實踐；
8.新能源車全車高壓區認知能力實踐。
9.新能源車高壓系統軟件中斷與檢測實踐。
五、配置清單
新能源電動車聚合物鋰電池(帶CAN-BUS通信與充電電池管理工具，帶檢修塞模塊/絕緣檢測模塊)、7寸動力電池包觸摸液晶屏、充放電顯示燈、打火開關、仿真模擬走電開關、充電器(帶CAN-BUS通信)、國家標準充電插頭與電源插座（帶CC，CP數據信號）、充電電池高壓智能管理系統（帶CAN-BUS通信）、霍爾元件式電壓傳感器、高壓配電柜（帶繼電器與熔斷絲模塊）、交流接觸器（包含電池充電繼電器、總正繼電器、總負繼電器、預充繼電器）、DC-DC轉化器、輔助蓄電池（12V45AH）、一體化全鋁型材構建的挪動裝配平臺（1500×700×1700mm 帶鎖緊萬向輪設備，帶組裝檢驗接線端子的原理控制面板，控制面板1448×940mm）、機器設備使用說明書。
