一、概 述
“電力電子學實訓設備”就是針對公辦?？茖W(xué)校開設置的電力電子技術變流技術實訓考試大綱的需求而研發。關鍵實訓基本內容電力工程電子基礎知識、電力工程電子元器件、典型性電源電路、交直流電源平衡的變換等。
二、技術特征
1、安全系數靠譜：本設備根據隔離變壓儀供電系統，并且具有接地系統、漏電保護器作用，安全系數合乎有關的國家行業標準，保證生命安全；針對不同實驗項目特點，配置了兩種不同實驗電極連接線，弱電一部分采用高可靠護線套構造小手槍插電極連接線（不存在什么觸電事故的可能性），弱電安裝一部分采用彈力鈹輕銅外露構造連接線，二種輸電線也就只能相互配合相對應里孔的電源插座，那樣大大提升了實驗的安全性及合理化。
2、可擴展性強：能夠滿足各種院校相對應學科的實驗課堂教學，實驗深度與深度廣度可以根據必須作靈便調節，推廣與提升可以根據課堂教學的進程作有機化學地融合。設備采用小掛件式構造，拆換方便快捷，如果需要擴展功能或開上新實驗，僅需加上構件就可以，絕不取代。
3、形象性強：實驗小掛件采用隔開結構類型，正臉為實驗電路原理圖和測試用例，提升了同學們對實驗視頻的理性認識與感性認識；控制面板布局有效，接燈線線便捷，學生們可自主實際操作實驗，有益于提升學生具體操作能力。
4、創新性強：實驗涉及到了常見的四大類變流技術實驗，且多見廣泛運用的好用電源電路，但為了課堂教學便捷，又不乏其簡約；本設備又重新元器件相對高度去考慮，加入新元器件特點實驗、新元器件推動及其最典型的新元器件運用現代化的電力電子學實驗，使學生關于新元器件有充足的認知和掌握，緊跟時代潮流。
三、技術規格
1.輸出電壓：三相四線～380V±10% 50Hz
2.辦公環境：工作溫度為-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m
3.設備容積：＜1.5kVA
4.設備規格：約1650mm×700mm×1600mm。
四、實訓設備基本上武器裝備

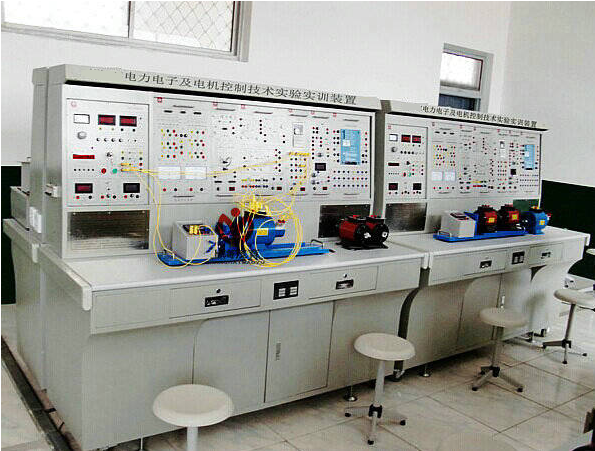

實訓設備由控制柜、實訓桌及其每個實訓組件組成
（一）控制柜：采用小掛件式構造，結構緊湊、堅固、別具一格，控制柜頂層應掛實訓組件。
（二）實訓組件：
1. PE-01交流電及同歩變電器組件
提供三相可調式交流電（范疇單相電：0～250V；三相0-450V），內置有過電流保護和漏電保護器作用，配有隔離變壓儀導出，實訓安全性，配有由三只同歩變電器及一只三刀三擲開關構成。
（1）三相電源最先根據三相漏電保護開關，隨后經交流接觸器到隔離變壓儀，使導出與電力系統防護(浮地設計方案)。
（2）電流量型漏電保護開關：控制柜如有走電狀況，泄露電流超出一定值，即關閉電源。
2. PE-02輸出功率二極管組件
提供功率大的整流二極管七個（熔斷器短路保護），鈕子開關一個，做為整流器和續流應用。
3. PE-03可控硅組件
提供6只單向晶閘管，用以可控性整流器實訓，配有RC阻容消化吸收及熔斷器短路保護。
4. PE-04雙向可控硅組件
提供3只雙向可控硅,用以交流調壓電路實訓。
5. PE-05 GTR、MOSFET、IGBT組件
提供GTR(大功率晶體管)、MOSFET(輸出功率場效應晶體管)、IGBT(絕緣層雙極性晶體管)三種電力電子器件。
6. PE-06三相芯式變壓器組件
提供63.5V、0.8A/127V、0.4A芯式變壓器一只。
7. PE-07前燈負荷組件
由三只250V/4A插座構成，實訓時做為電阻性負載應用。
8. PE-08串聯電抗器、變電器組件
提供平波電抗器一組，能夠100mH、200mH、700mH挑選，兩路220V變電器一只
9. PE-9給出及電流標示組件
提供持續可調式的 15V和-15V給出工作電壓，帶導出標示。
10. PE-10交流電流性能參數組件
提供直幅值溝通交流數字電壓表一只，檢測范圍0～500V，測量范圍全自動分辨，自動選擇，精密度0.5級，三位過半數顯，輸入電阻10MΩ。
提供真有效值溝通交流數字電流表二只，檢測范圍0～5A，測量范圍全自動分辨，自動選擇，精密度0.5級，三位過半數顯。
11. PE-11直流電源參表組件
提供直流電數字電壓表一只，檢測范圍0～1000V，精密度0.5級，三位過半數顯，輸入電阻10MΩ。
提供直流電數字電流表二只，檢測范圍0～5A，精密度0.5級，三位過半數顯。
12. PE-12單相電可控硅觸發電路（BT35單晶體晶體三極管及TCA785開啟）
提供單結晶體管來造成開啟觸發信號，用以操縱單相電可控硅所組成的逆變電路。
13. PE-12 B TCA785集成化觸發電路
提供西門子系統TCA785，與KC04（KC09）等對比它對于零點的鑒別更為靠譜，導出單脈沖的工整度好，移相范疇比較寬，與此同時它輸出單脈沖能夠人為因素隨意調整，可以用做單相電整流器或調壓電路實訓。
14. PE-13 TC787觸發電路組件
采用TC787處理芯片組成三相全控觸發電路、具備導出平穩、靠譜、輸入電阻高、抗干擾能力可以好等特點，并且裝調簡單、應用靠譜，僅需一只這種集成電路芯片，就能進行三相移相作用。
15. PE-14可變電阻組件
提供90Ω×2/1.3A可變電阻一只， 900Ω×2/0.41A可變電阻一只，做為純阻性負載應用。
16. 16.PE-15 單相電交直交變頻式基本原理
依據普通高等學?！熬盼濉眹壹墑e關鍵教材內容王兆安，黃俊小編的《電力電子技術》（第四版）的信息進行開發。用以展現交直交變頻式基本原理，關鍵使學生掌握SPWM正弦波形脈沖寬度調制信號的功率產生方式，掌握IGBT管專用型集成化驅動芯片的特征以及應用，可以完成如下所示實驗新項目： 1）SPWM波所形成的全過程；2）交直交變頻電路在各個負荷時工作情況及波型，并科學研究輸出功率對線路工作中波型產生的影響；3）IGBT管專用型集成化驅動芯片工作特點。
17.PE-16 直流電斬波電路實訓
依據西安交大王兆安專家教授和黃俊教授小編的《電力電子技術》(第四版)中有關的直流電換流器具體內容量身定做的；提供構成直流電斬波電路所需要的電子器件和采用專用PWM操縱集成電路芯片SG3525?？蛇M行課本上降血壓斬波電路（Buck Chopper）、變壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）典型性實驗。
（三）實訓桌
實訓桌面上為防火安全、防潮、耐磨損高密度纖維板,構造牢固，樣子似長方形密閉式構造，造型設計別具一格；配有抽屜柜、箱門，用以擺放專用工具、儲放小掛件及材料等。桌面上用以組裝開關電源控制柜并提供一個寬闊舒心的設備工作臺。實訓桌底端配有四個帶剎車的橡膠輪，和四個可固定支撐腳。
（四）實訓電極連接線
針對不同實訓項目特點，配置兩種不同實訓連接線，弱電一部分采用高可靠護線套構造小手槍插電極連接線，里邊采用線材刮絲成的發絲般細多股線，做到輕軟目地，業務外包丁晴聚氯乙烯絕緣層，具備綿軟、抗壓高、強度高、防硬底化、柔韌性好等特點，電源插頭采用實芯銅制件外衣鈹輕銅彈簧片，觸碰可以信賴；弱電安裝一部分采用彈力鈹輕銅外露構造連接線，二種輸電線也就只能相互配合相對應里孔的電源插座，那樣大大提升了實訓的安全性及合理化。
（五）實驗室智慧用電安全自動控制系統
智能化電源管理系統具備過溫、短路故障、過電流、過電壓、欠壓保護、過壓、輸出功率限制；開關電源具備一鍵鎖定功能，解決故障，避免漏電保護開關重合閘，導致觸電事故；開關電源具備常見故障鎖定功能，出現故障造成斷電時，不可以人為因素通電，只能依靠遠程控制消除問題后，才可以通電取得成功；可以通過無線網絡4G和有線電視以太網接口與智能手機APP和PC端云服務平臺通信，沒網絡的情形下，教室里全套智能化電源管理系統可線下單獨運作。
移動智能終端：智能化電源管理系統以32位ARM為基礎，采用4.3寸五顏六色觸摸顯示屏為人機交互，實時監控系統機器運行狀況，提供Zigbee、CAN等幾種通訊方式，具有語音播報功能。能實時檢測三相電壓、電流量、輸出功率，功率因素、工作頻率、電磁能等主要參數，液晶觸摸屏檢測標值。能監管實驗室電源故障模式和常見故障頻次；用戶使用刷信用卡方法要求開啟機器設備，PC端開展受權以后，機器設備可運行應用，PC端可分時圖預定機器的運行和終止！機器設備自我管理包括年月日時間表明?？蓹C器設備相對應過溫、短路故障、過電流、過電壓、欠壓保護、過壓、輸出功率限制等7大保護作用標值。
2）手機上APP：用電量情況頁面實時同步現階段工作電壓、電流量、有無功功率、電磁能、機器設備環境溫度、漏電電流值等；后臺管理查詢報案日志、實際操作日志、常見故障日志等。用戶可以開展遠程控制線上報障，反映機械故障信息內容，編寫報障狀況，后臺管理可以進行遠程維護，實時跟進，以從根本上解決客戶設備維護管理。
3）PC端系統：每一個設備運行狀態數據顯示，具備好幾個子頁面，具備故障診斷，用電量能效分析、規范化管理、用戶中心管理資料、客戶追蹤定位與信息統計；具備管理人員信息內容改動與權限設置等服務?？梢绘I開啟和全部關閉機器設備，可以單獨操縱每一臺機器的開關！用電量數據信息界面能智能化搜索近2年用電量數據信息，設置頁面能設定限制電磁能值、負荷值、機器設備過熱值、過欠壓值、過欠壓恢復期值等。
★ 六、配套設施輔助學習網絡資源（共1套）（購10套下列無該項配備）：
★A、線上教育課程內容開放服務平臺（具備軟件著作，配1個登陸賬號）:
1）本操作系統是相通課堂教學多樣化管理系統，將客戶傳統各大平臺系統運維融合，集中化相通管理方法，處理全平臺、多賬戶無法管理方法、數據庫系統分散化沒法集中化統計分析等諸多問題。系統軟件包括了：線上教務系統、網上課程資源管理平臺、線上習題庫服務平臺、線上考核服務平臺、線上視頻教學管理平臺及網上虛擬仿真教學管理系統，傳統意義的一站相通數據信息集中化統計分析！
2）教學資源：好幾個微課實拍視頻收集課堂教學視頻模板，中后期影視包裝，視頻片頭10秒上下，電影片尾5秒上下，視頻尺寸不少于1920*1080，視頻文件格式MP4、FLV等；好幾個模擬仿真具體內容采用unity模塊開發，在pc端win系統上運作（win7、win8、win10，注不包括win xp）手機軟件。
3）為了能課堂教學的統一性規定在線學習平臺與實訓設備是同一個制造商！
