創新型數字電子電路實驗裝置

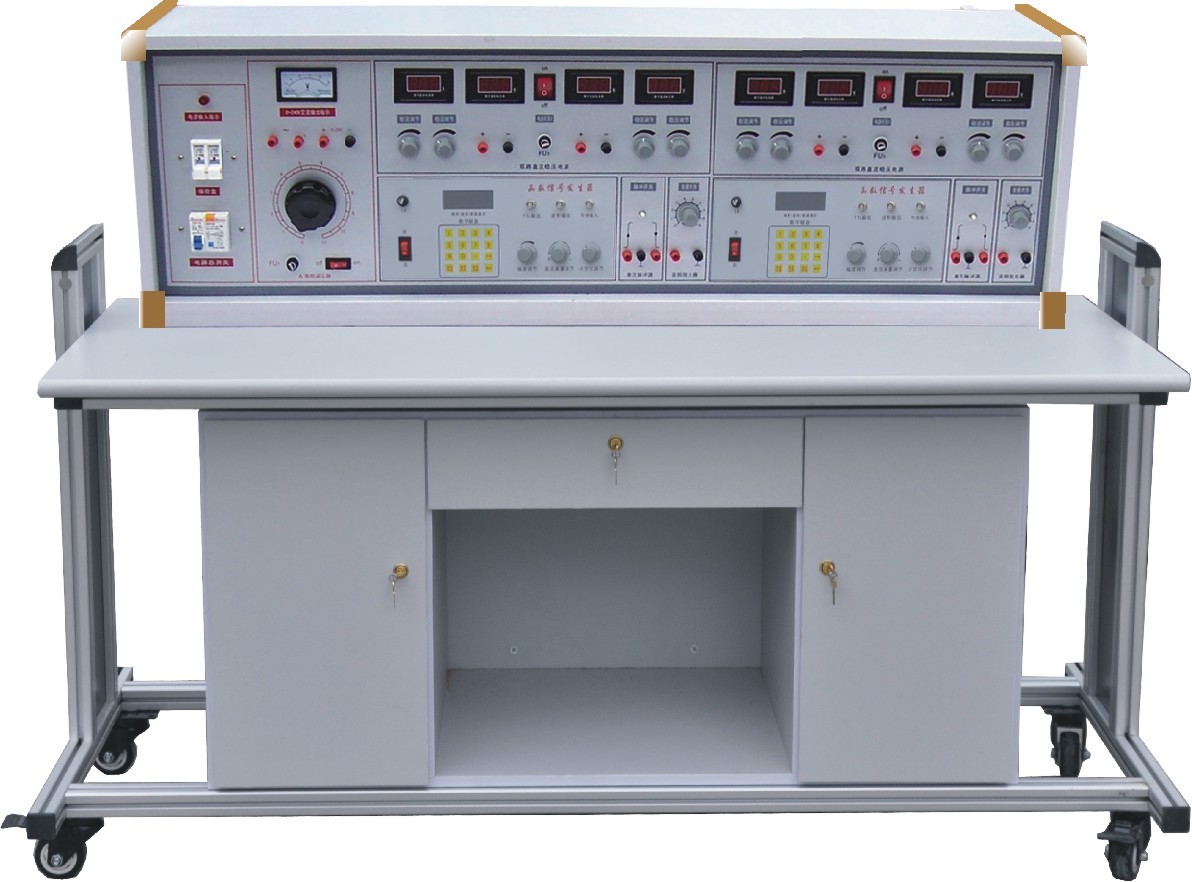

KCGD-858H型創新型數字電子電路實驗裝置（雙組型）

一、產品的特點:

實驗臺具有較完善的安全保護措施，較齊全的功能。實驗屏配通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、適用范圍:

適用于高等院校及要求較高的中專、技校、職業學校，可完成數量電子電路課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

三、技術性能：

1、輸入電源：?jiǎn)蜗嗳€   ～220V±5%  50Hz

2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、重量：150Kg

5、外形尺寸：2000mm×700mm×1500mm

四、實驗裝置基本配置及功能：本實驗臺主要由實驗屏、實驗創新模塊、實驗桌等到組成。

（一）實驗屏

1、實驗臺構成與性能:
共用部分

 1.1.電源及參數
 1.1.1輸入電源:單相三線輸入
 1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

二組獨立部分
   A組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
   B組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
   C組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
 1.2功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

1.4單次脈沖:每次可輸出一對正負脈沖。
 1.5外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
 1.6外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。

1.7電路插扳：電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。

1.8透明創新實驗元件模塊：創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。

2、實驗桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。

五、設備配置清單

模電透明創新實驗?zāi)K配置清單（每臺配二組）（待修改）

六、創新實驗項目
