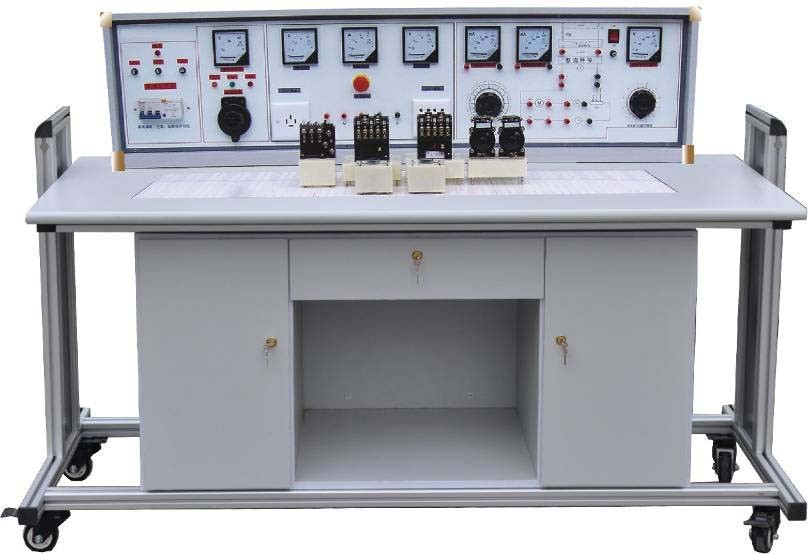

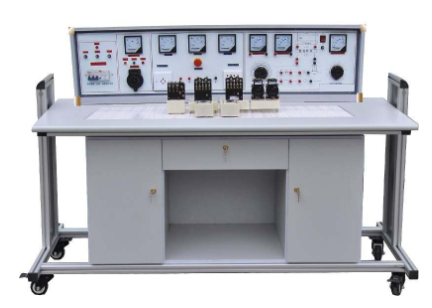

KC-18E型通用電力拖動實驗臺(帶直流電機實驗)
一、本產品研制的深遠意義：
我們研發的電源控制柜特別設計有三相漏電開關及醒目的帶自鎖急停按鈕，這極大地提升了實驗人員的人身安全和實驗設備的穩定性。同時，設備配備的表頭能準確指示工作電流及電壓，功能豐富且實用。值得一提的是，實驗元器件已預先安裝在元件盒上，實驗時無需使用螺絲固定，只需將元件盒輕松插入通用底板即可進行連線實驗，極大地提高了實驗效率。此外，示教臺上的立式演示屏使學生能更清晰地觀看并聽取教師的講解。
本設備不僅能完成交流電機拖動控制實驗，更能滿足教學大綱對于基礎直流電機實驗的要求。它的成功研制，有效解決了學校直流電機實驗元器件采購難、管理難、實驗課程難以開展的問題。它將交直流電機實驗融為一體，既節省了實驗室空間，又減少了管理人員需求，同時降低了資金成本。設備安全性能卓越，操作簡便，是電力拖動實驗室的理想選擇。對于學校而言，這是一個既高效又實用的選擇，能夠推動實驗室規模和品質的提升。
二、產品結構與配備（以三十座為例）：
1、學生實驗桌設計：
我們?yōu)閷W(xué)生配置了15臺實驗桌，每桌可供兩位學生使用。實驗桌的外形尺寸經過精心設計，尺寸為160×68×80cm，確保了學生使用的舒適性和便捷性。桌面中央設有通用插板，尺寸為90×35cm，方便學生進行各種實驗操作。此外，桌下部設有元件儲存柜，便于學生儲存和整理實驗元器件。
2、器材配備清單：
本產品配備了豐富的實驗器材，以滿足不同實驗需求。具體器材配備情況請?jiān)斠娗鍐危ㄒ匀鶠槔_保了學生能充分開展各種實驗，提高實踐能力和實驗效果。
通過以上的描述，我們可以看出，本產品無論是在安全性、功能性還是實用性方面，都展現出了卓越的性能和優勢。它不僅能夠滿足學校的教學需求，還能夠推動實驗室的建設和發展，為培養更多優秀的電力拖動人才提供有力支持。
器材清單：
序號 | 名稱 | 型號（或規格） | 單位 | 數量 | 備注 |
1 | 學生桌 | 臺 | 1×15 | ||
2 | 學生凳 | 張 | 2×15 | ||
3 | 保護皮 | 張 | 1×16 | ||
4 | 保險管 | 2安培 | 只 | 6×16 | |
5 | 交流接觸器 | CJ10-l0A 380V | 個 | 6×16 | 已裝元件盒上 |
6 | 指示燈 | XD-5 | 〃 | 3×16 | 已裝元件盒上 |
7 | 整流二極管 | IN5408 | 只 | 5×16 | 已裝元件盒上 |
8 | 電阻 | RX-510Ω/30W | 〃 | 3×16 | 已裝元件盒上 |
9 | 鈕子開關 | KN1×2 | 〃 | 3×16 | 已裝元件盒上 |
10 | 行程開關 | LXl9-001 | 〃 | 4×16 | 已裝元件盒上 |
11 | 按鈕-紅 | LAl9-ll | 〃 | 2×16 | 已裝元件盒上 |
12 | 按鈕-綠 | LAl9-11 | 〃 | 4×16 | 已裝元件盒上 |
L3 | 倒順開關 | KO-3 380V/10A | 〃 | １×16 | 已裝元件盒上 |
14 | 三相閘刀 | 380V l5A | 〃 | １×16 | 已裝元件盒上 |
15 | 三相雙投閘刀 | 380V l5A | 〃 | 1×16 | 已裝元件盒上 |
16 | 熱繼電器 | JRO-20/3 | 〃 | 2×16 | 已裝元件盒上 |
17 | 時間繼電器 | JS7-1A 380V | 〃 | 2×16 | 已裝元件盒上 |
18 | 變壓器 | BK-25W 380V/6.3V 36V | 〃 | １×16 | 已裝元件盒上 |
19 | 導線 | 銅蕊線1.0MM | 米 | 若干 | |
20 | 尖咀鉗 | 把 | 1×16 | ||
21 | 螺絲刀 | 把 | 3×16 | ||
22 | 萬用表 | MF-47型 | 只 | 1×16 | 大號、小號平頭、十字 |
23 | 電動機 | Y/Δ380V | 臺 | 2×16 | |
24 | 直流電機 | 220V/100W | 臺 | 1×16 |
四、實驗內容：
1．閘刀開關正轉控制線路 2．接觸器點動正轉控制線路 3．具有自鎖的正轉控制線路 4．具有過找保護的正轉控制線路 5．倒順開關控制正反轉控制線路 6．接觸器聯鎖的正反轉控制線路 7．按鈕聯鎖的正反轉控制線路 8．按鈕接觸器復合聯鎖控制線路 9．自動往返行程控制線路 10．接觸器控制串聯電阻降壓起動線路 11．時間繼電器控制串聯電阻降壓控制線路 12．手動Y/△降壓起動 13．接觸器控制Y/△降壓起動 14．時間繼電器控制Y/△降壓起動 | 15．QX3-13型Y/△自動起動控制線路 16．半波整流能耗制動控制線路 17．全波整流能耗制動控制線路 18．C620車床電氣控制線路 19．手動降壓起動 20．單相運行反接制動控制線路 21．電動葫蘆電氣控制線路 22．C6163車床電氣控制線路 23．控制電路聯鎖控制線路 24．主電路聯鎖控制線路 25．直流電機啟動 26．直流電機的調速 27．直流電機的反轉 28．直流電機制動實驗 |
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
