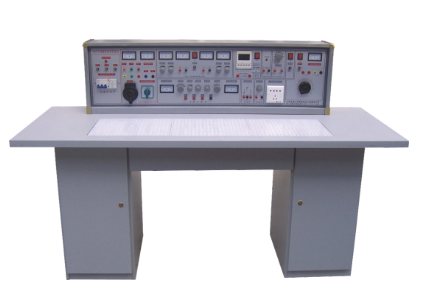

KCTY-181A通用智能型電工實驗臺
一、產品特性概述：
實驗臺設計完備，兼具多重安全保護措施與全面功能。其核心部分為實驗桌中央的通用電路板，采用先進注塑工藝，表面分布著九孔成一組相互聯通的插孔，使得元件盒可以靈活拼插成各種實驗電路。元件盒設計透明，直觀性極佳，盒蓋印有清晰美觀、永不褪色的元件符號，方便用戶快速識別。盒體與盒蓋采用科學的壓卡式結構，維修與拆裝過程簡便快捷。元器件有序存放在實驗桌下方的柜內，顯著提升了實驗室的管理效率，大大減輕了教師的實驗準備工作負擔。
二、實驗臺及操作桌結構：
1．實驗臺外殼尺寸：123×35×20cm 2．三相保險座 3．三相電源輸入指標 4．總開關：實驗臺電源總開關，帶漏電、 過載保護 5．試驗按鈕：試驗漏電開關漏電功能 6．電源輸入指示1只 7．電源輸出指示3只(紅、綠、黃三色) 8．交流電壓表：指示輸出線電壓 9．電壓轉換開關：與電壓表配合使用， 監示輸出線電壓的大小與對稱情況 10．接線座5只：A單元三相四線及地 線輸出 11．電流表W相電流輸出指示 12．O/I開關：三相四線電源輸出控制 (提高安全系數) 13．接線座2只：B單元交流低壓電源輸出 14．電表(2A)：B單元交流電流指示 15．旋鈕：B單元3-24V交流低壓選擇輸出 16．開關：C單元雙路直流穩壓電源開關 17．旋鈕：C單元雙路Ⅰ路穩流調節 18．旋鈕：C單元雙路Ⅱ路穩流調節 19．接線座2只：C單元Ⅰ路直流穩壓輸出 20．保險座：C單元雙路穩壓電源保險 21．電表4只：雙路穩壓電源電壓、電 流指示 22．接線座：D單元直流5V穩壓輸出 23．電表：D單元電流0.5V輸出指示 24．開關1：控制各低壓交流電、信號源 | 25．開關2：控制E單元交直流調壓電源 26．電表：E單元交流電壓輸出指示 27．接線座4只：E單元交流、直流輸出口 28．旋鈕：E單元0～240V電壓調節 29．插座：G單元220V輸出插座 30．旋鈕：音頻功率放大器音量調節 31．接線座2只：音頻信號輸入 32．按鈕：?jiǎn)未蚊}使能開關 33．接線座3只：?jiǎn)未蚊}沖輸出口 34．電表：函數發生器正弦波輸出電壓指示 35．旋鈕：正弦波輸出三級衰減幅度粗調 36．旋鈕：正弦波輸出口 37．接線座：正弦波輸出口 38．旋鈕：矩形波輸出幅度調節 39．接線座：三角波輸出口 40．旋鈕：函數信號發生器頻率細調 41．接線座：矩形波輸出口 42．旋鈕：函數信號發生器五級頻率粗調 43．電表：函數發生器輸出頻率指示 44．萬用表：500型 46．實驗桌面尺寸：160×70cm 47．通用電路板：規格35×90cm，元件盒在 其上任意拼插進行實驗 48．儲存板：放置元件盒 49．左儲存柜：放置儲存板（帶門鎖） 50．抽屜：放置常用工具 51．右儲存柜：放置儲存板（帶門鎖） 52．示波器：型號不限（用戶自備） 53．工具 |
三、實驗臺關鍵技術指標：
1、輸入工作電源：三相四線制，確保電源穩定可靠。
2、輸出電源及信號：
A單元：三相四線輸出，滿足多種實驗需求。
B單元：提供交流3、6、9、12、15、18、24V等多種電壓輸出選項。
C單元：配備雙路恒流穩壓電源，具有過載及短路保護功能，二路輸出電壓范圍為0～30V，內置式繼電器自動換檔，方便用戶通過多圈電位器進行連續調節。輸出最大電流為2A，并具備預設式限流保護功能。電壓穩定度與負載穩定度均小于10-2，紋波電壓小于5mv。
D單元：提供直流穩壓5V輸出，電流為0.5A。
E單元：交直流電壓0～240V連續可調，電流為2A。
F單元：提供220V電壓輸出，方便外接儀器使用。
3、單次脈沖源：設計精良，確保每次都能穩定輸出一對正負脈沖。
4、函數信號發生器：
①頻率范圍：覆蓋5HZ至550KHZ五個頻段，滿足各類實驗需求。
②頻率指示：通過HZ表直接讀出，方便用戶觀察。
③電壓輸出范圍：正弦波、矩形波、三角波等多種波形輸出，電壓范圍廣泛，且具備多級衰減功能，滿足不同實驗需求。
5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調。內置喇叭，既可用于放大器電路擴音，也可作為信號尋跡儀器使用。
7、絕緣電阻：大于5MΩ，確保設備安全穩定。
8、漏電保護：漏電動作電流小于等于30mA，有效保障用戶安全。
四、結構與配備（以二十四座為例）：
1、實驗桌：共配置12臺學生實驗桌，每張桌子可供兩名學生使用。桌子外形尺寸為160×70×80cm，設計合理，便于操作。桌中央配置九孔電路板（尺寸：35×90cm），方便學生根據實驗需求拼插元件盒。每張桌子還配有一粒膠皮板，用于保護通用電路板與桌面。桌子下部設有元件儲存柜，方便存放實驗元器件。
2、示教控制臺：配置1臺示教控制臺，能夠分別控制12臺學生臺的電源。通用電路板演示屏尺寸為160×70cm，立在實驗臺上，方便教師進行講解與演示。
3、實驗臺：共配備13臺實驗臺，其中學生實驗桌及示教控制臺上各配備1臺。
4、器材配備：
配備13臺三相電動機、26只時間繼電器、26只熱繼電器、78只交流接觸器、117只交直流電表、13只MF-47萬用表等實驗器材。此外，還配備13套剝線鉗、尖嘴鉗、螺絲刀等工具，以及13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵等元件單元盒（元件已預先裝在單元盒內），方便學生進行各類實驗。
五、實驗項目：
1．電工測量?jī)x表的使用 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．電源的外特性 5．電位值、電壓值的測定 6．電流表和電壓表的擴程 7．基爾霍夫定律的驗證 8．驗征楞次定律 9．迭加原理與互易定理的驗證 10．戴維南定理與諾頓定理的驗征 11．電壓源與電流源的等效變換 12．受控源特性的研究 13．一階電路實驗 14．二階電路的過渡過程 15．研究LC元件在直流和交流電路中的特性 16．負載獲得最大功率的條件 | 17．交流電路參數的測量 18．正弦交流電路中RLC元件的特性 19．RL及RC串聯電路實驗 20．RLC串聯諧振電路 21．日光燈電路的連接及功率因數改善 22．三相負載的星、三角接法 23．三相電路及功率的測量 24．R-C選頻網絡的研究 25．二端口網絡研究 26．單相變壓器實驗 27．互感電路實驗 28．三相異步電動機的使用與起動 29．三相電動機繼電接觸控制的基本電路 30．三相電動機Y一△起動控制實驗 31．三相電動機的順序控制實驗 32．三相電動機能耗制動控制實驗 |
利用上述32項實驗的元器件也可完成下面電路實驗
33．最簡單的電路 34．電路中各點電位與參考點的選擇 35．電阻的串聯 36．電阻的并聯 37．電阻的混聯 38．電阻分壓器電路 39．全電路歐姆定律 40．電橋的應用與平衡條件 41．節點電壓法 42．回路電壓法 43．支路電流法 44．RCL并聯電路 45．串聯電路 46．變壓器結構及工作原理 47．基爾霍夫第一定律 48．基爾霍夫第二定律 49．日光燈電路原理 50．?dāng)U大電壓表量程 51．?dāng)U大電流表量程 52．RC電路的過度過程 53．RL過渡過程 54．電容的串聯電路 55．電容的并聯電路 | 56．電容器的充放電 57．電容器在交直流中的作用 58．條形磁鐵在線圈中的運動 59．電容的混聯 60．純電阻、電感、電容電路 61．磁耦合線圈的順串 62．磁耦合線圈的反串 63．歐姆表的工作原理 64．雙聯開關二地控制 65．用示波器觀察磁滯回線 66．磁路歐姆定律 67．兩線圈的互感及同名端 68．互感耦合 69．提高功率因數的方法 70．單相電路功率的測量 71．收錄機電源電路 72．濾波電路 73．電阻與溫度的關系:用伏安法 測出燈絲在不同電壓下的阻值。 74．三相異步電機閘刀控制正轉實驗 75．具有過載保護的控制線路 76．按鈕控制的正反轉控制線路 77．接觸器控制星一三角降壓起動控 制線路 |
通用智能型電工實驗臺元件清單（每臺）
元件名稱 | 型號 | 數量 | 備注 |
電阻 | 0.5Ω | 1 | 1/2W |
電阻 | 5.1Ω | 1 | 1/2W |
電阻 | 100Ω | 2 | 1/2W |
電阻 | 200Ω | 1 | 1/8W |
電阻 | 300Ω | 1 | 1/8W |
電阻 | 330Ω | 2 | 1/8W |
電阻 | 430Ω | 1 | 1/8W |
電阻 | 510Ω | 1 | 1/8W |
電阻 | 680Ω | 2 | 1/8W |
電阻 | 820Ω | 1 | 1/8W |
電阻 | 1K | 2 | 1/8W |
電阻 | 1.5K | 1 | 1/8W |
電阻 | 2K | 2 | 1/8W |
電阻 | 10K | 1 | 1/8W |
電阻 | 13K | 1 | 1/8W |
電阻 | 39K | 2 | 1/8W |
電阻 | 100K | 1 | 1/8W |
電位器 | 470Ω | 1 | 1/2W |
電位器 | 1K | 2 | 1/2W |
電位器 | 4.7K | 1 | 1/2W |
電位器 | 10K | 1 | 1/2W |
電位器 | 100K | 1 | 1/2W |
電位器 | 470K | 1 | 1/2W |
電解電容 | 47μF | 2 | 16V |
電解電容 | 220μF | 1 | 35V |
電解電容 | 470μF | 1 | 35V |
瓷片電容 | 0.01μF | 1 | 63V |
瓷片電容 | 0.1μF | 1 | 63V |
瓷片電容 | 2μF | 1 | 250V |
三極管 | 3DG6 | 2 | |
二極管 | 4007 | 2 | |
二極管 | 2AP9 | 1 | |
指示燈(信號燈) | 6V 0.1A | 1 | |
開關 | 4 | ||
變壓器 | 220/6V.6V | 1 | 8W |
電感 | 8Ω | 1 | |
電 感(鎮流器) | 8W | 1 | |
日光燈管 | 8W | 1 | |
日光燈座 | 2 | ||
起動器 | 1 | ||
燈泡 | 220V/15W | 12 | 自備 |
燈座 | 12 | ||
條形磁鐵 | 1 | ||
原副線圈 | 1 | ||
集成運放 | UA741 | 2 | |
集 成 座 | 14腳 | 1 | |
直流電表 | 5MA | 1 | |
直流電表 | 50MA | 3 | |
直流電表 | ±100UA | 1 | |
直流電表 | 15V | 1 | |
交流電表 | 500MA | 3 | |
交流接觸器 | CJ10﹣10A 380V | 5 | |
按鈕﹣綠 | LA19﹣11 | 4 | |
按鈕﹣紅 | LA19﹣11 | 2 | |
三相閘刀 | HK8﹣16/3 | 1 | |
熱繼電器 | JRO﹣20/3 | 2 | |
時間繼電器 | JS7﹣2A 380V | 2 | |
電動機 | △接380V | 1 | |
工具 | |||
萬用表 | MF47 | 1 | |
尖嘴鉗 | 1 | ||
螺絲刀 | 3 | ||
剝線鉗 | 1 | ||
連接線 | 若 干 | ||
其他 | |||
實驗臺 | 1臺 | ||
實驗桌 | 1張 | ||
防腐皮 | 1塊 | ||
凳子 | 2張 | ||
