電力自動化及繼電保護實驗裝置

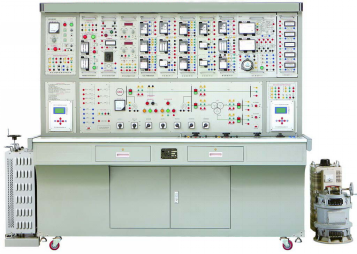

KCDLD-02C型電力自動化及繼電保護實驗裝置

“KCDLD-02C型電力自動化及繼電保護實驗裝置”綜合了目前高等院?！独^電保護》、《電氣設備》、《自動裝置》、《工廠供電》、《電力系統微機保護》等多門專業課程中的教學內容，并結合生產實際應用和發展，設計開發的新穎實驗裝置。它能滿足對發電廠、變電所及工廠供配電中常用的繼電保護、電氣二次控制回路及自動裝置等教學內容進行操作實驗，以真實直觀的實驗教學形式對學生進行專業技能訓練。該裝置設備器件利用率高，實驗教學系統性強，占用實驗場地少，性價比高等優點。

采用固定式與組件式結合的結構形式；一次系統與微機保護裝置固定于實驗控制屏；電磁繼電器采用組件式安裝，可根據實驗內容選擇組件，使用方便。實驗儀表精度高，采用數字化、智能化及人機對話等功能，用戶根據需要進行選擇。裝置對控制屏及測量部件所涉及的電源、儀器儀表等功能采取可靠的保護，同時設置了可靠的人身安全保護體系，避免由于學生實驗中的誤操作而造成實驗系統的損壞和人身傷害。

一次系統由電源、兩段輸電線路、一臺三卷變壓器和負載組成，輸電線路分別采用可調電阻和多抽頭電抗器模擬；該系統可與我公司生產的同步發電機組及“THLZD-2型”控制柜聯結，組成單機無窮大系統模型或多機構成的電力網。本實驗裝置可作為《繼電保護》、《自動裝置》、《電力系統分析》、《電力系統監控與調度》等科目的實驗教學與科研平臺。

一、技術性能

1. 輸入電源：三相四線　380V±10%　50Hz

2. 工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）　海拔＜4000m

3. 裝置容量：＜3.0kVA

4. 外形尺寸：203cm×73cm×182cm

二、裝置的配備及要求

本裝置將實驗所需的交流電源、高壓直流電源、交流測量儀表、直流測量儀表、電子秒表、各種規格的負載電阻及繼電器等有機地結合在一起，配套齊全。用戶不需要購買任何配套設備，即可完成所有的實驗。

本裝置由控制屏、實驗桌及實驗組件等組成。采用不同的掛件組合即可完成相應的實驗內容。

三、實驗項目

1. 繼電器特性實驗

(1)   電磁型電流繼電器實驗

(2)   電磁型電壓繼電器實驗

(3)   電磁型時間繼電器實驗

(4)   信號繼電器實驗

(5)   中間繼電器實驗

(6)   負序電壓繼電器實驗

(7)   沖擊繼電器特性實驗

(8)   差動繼電器特性實驗

(9)   功率方向繼電器特性實驗

(10)  整流型方向阻抗繼電器特性實驗

(11)  DH-3型三相一次重合閘裝置實驗

2. 常規繼電保護實驗

(1)   線路過電流保護實驗

(2)   低電壓起動過電流保護及過負荷保護實驗

(3)   復合電壓起動過電流保護實驗

(4)   電流閉鎖電壓速斷保護實驗

(5)   單側電源輻射式輸電線路三段式電流保護實驗

(6)   功率方向過流保護實驗

(7)   Y/Y-12雙繞組變壓器差動保護實驗

(8)   Y/d-11雙繞組變壓器差動保護實驗

(9)   三繞組變壓器差動保護實驗

(10)  Y/Y-12雙繞組變壓器差動保護與后備保護實驗

(11)  三繞組變壓器差動保護

3. 電氣二次控制回路與自動裝置實驗

(1)   重復動作手動復歸中央音響信號裝置實驗

(2)   重復動作自動復歸中央音響信號裝置實驗

(3)   具有燈光監視的斷路器控制回路實驗

(4)   具有燈光和音響監視的斷路器控制回路實驗

(5)   閃光繼電器構成的閃光裝置實驗

(6)   裝設跳躍閉鎖繼電器的斷路器控制回路實驗

(7)   方向距離保護及二次控制回路實驗

(8)   自動重合閘前加速保護實驗

(9)   自動重合閘后加速保護實驗

(10)  備用電源自動投入實驗

4. 微機線路保護實驗

(1)   微機距離保護裝置基本功能實驗

(2)   模擬系統正常﹑最大﹑最小運行方式實驗

(3)   模擬系統短路實驗

(4)   微機定時限過電流保護

(5)   微機無時限電流速斷保護

(6)

微機帶時限電流速斷保護

(7)   階段式電流保護

(8)   運行方式對保護靈敏度的影響及靈敏度校驗

(9)   階段式過電流保護與自動重合閘前加速

(10)  階段式過電流保護與自動重合閘后加速

(11)  零序電流保護實驗

(12)  線路常規保護與微機保護動作比較實驗

5. 微機變壓器保護實驗

(1)   微機變壓器保護裝置基本功能實驗

(2)   系統正常運行及不平衡電流的測量實驗

(3)   微機變壓器縱差動保護整定實驗

(4)   變壓器二次諧波制動實驗

(5)   變壓器差動速斷保護實驗

(6)   三繞組變壓器差動保護實驗

(7)   Y/Y-12雙繞組變壓器差動保護實驗

(8)   Y/△-11雙繞組變壓器差動保護實驗

(9)   對比率制動特性的研究實驗

(10)  雙繞組變壓器的過流保護實驗

(11)  三繞組變壓器的過流保護實驗

(12)  變壓器常規保護與微機保護比較實驗

6. 微機阻抗保護實驗

(1)   整定阻抗保護動作值實驗

(2)   三段式阻抗保護配合實驗

(3)   運行方式對阻抗保護的影響

(4)   過渡電阻對阻抗保護的影響

(5)   阻抗保護與自動重合閘實驗

7. 繼電保護與自動裝置綜合實驗及考核實驗

(1)   過流保護與三相自動重合閘綜合實驗與考核

———由學生根據實驗題目自行設計線路﹑自擬步驟自行接線，完成對學生的實驗考核

(2)   低電壓啟動過電流保護與自動重合閘(后加速)綜合實驗與考核

(3)   復合電壓啟動過電流保護與自動重合閘裝置(后加速)綜合實驗與考核

(4)   電流閉鎖電壓速斷保護與自動重合閘(后加速)綜合實驗與考核

(5)   過電壓保護與自動重合閘(后加速)綜合實驗與考核

(6)   三段式電流保護與自動重合閘(后加速)綜合實驗與考核

(7)   過電流保護與自動重合閘(前加速)綜合實驗與考核

(8)   低電壓啟動過電流保護與自動重合閘(前加速)綜合實驗與考核

(9)   復合電壓啟動過電流保護與自動重合閘(前加速)綜合實驗與考核

(10)  電流閉鎖電壓速斷保護與自動重合閘(前加速)綜合實驗與考核

(11)  過電壓保護與自動重合閘(前加速)綜合實驗與考核

(12)  三段式電流保護與自動重合閘(前加速)綜合實驗與考核

四、配置清單
