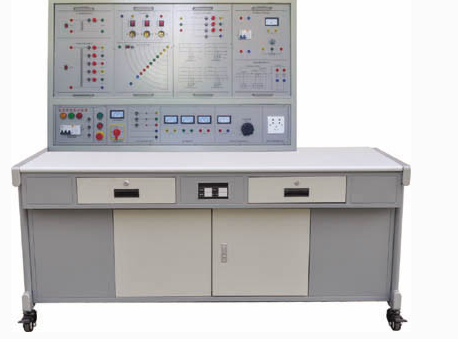

安全用電實訓裝置

安全用電實訓裝置

一、設備概述

安全用電實訓臺，專為《電氣安全工程》、《安全用電》、《電工作業》、《電工技術》、《電力工程概論》等課程精心打造，旨在通過實訓教學，讓學員深入了解電氣事故的起因，掌握實用的預防措施。學員將不僅提升對電氣事故的認知，更能增強現場預防與應對電氣事故的能力。

此外，實訓臺更側重于讓學生學習電網的多樣化連接方式以及多種常用的線路保護方式，如直接接觸電擊防護、間接接觸電擊保護等，并教授如何選擇安全設備。

實訓臺的結構設計獨特，采用臺式模塊化（掛板）形式，具有出色的可擴展性。所有教學模型均直觀地安裝在掛板上，使得學員能夠更為便捷地學習和掌握相關知識。

二、設備特點

1、安全保障全面可靠
實訓臺配備了多重安全保護機制。首先，電源總開關采用先進的漏電保護斷路器，確保在0.1秒內切斷電源，防止漏電風險。其次，采用三相五線制電源，設備外殼設有專用接線端子，確保設備可靠接地。最后，實訓臺采用無觸及性實驗插座，有效避免無意識觸電，保障學員安全。

2、硬件配置完善
實訓臺集各種電源、儀表、負載、電子元件、電路模塊等于一體，配套齊全，方便學員進行各類實訓操作。電氣控制線路或電子線路元件均安裝在掛板上，操作簡便，更換迅速，同時支持擴展其他功能或開發新實驗。

3、模塊式結構，擴展方便
實訓臺采用模塊式設計，掛箱更換便捷，便于組織各種實訓項目，滿足教學升級需求。

4、設備可靠性高
實訓臺采用端子連接方式，學員從端子上插線或接線，既鍛煉了學員的動手能力，又提升了學員理論聯系實際的能力。

5、支持多種電工實訓項目
實訓臺可適用于多種電工實訓項目教學法，滿足學員多樣化的學習需求。

三、技術性能

1、工作電源穩定可靠，采用三相五線制，電壓為AC380V±10％，頻率為50HZ，確保實訓過程中的電力供應穩定。

2、功率控制得當，Pmax小于300W，有效節約能源，同時保證實訓操作的安全性。

3、適應環境能力強，實訓臺可在-30℃至40℃的溫度范圍內正常工作，相對濕度不超過90％，滿足多種教學環境的需求。

4、實訓臺結構堅固，重量適中，約為80kg，方便移動和安置。

5、外形尺寸設計合理，為1670mm×700mm×1500mm，既滿足實訓操作的需求，又便于存放和搬運。

四、設備構成

五、配置清單
