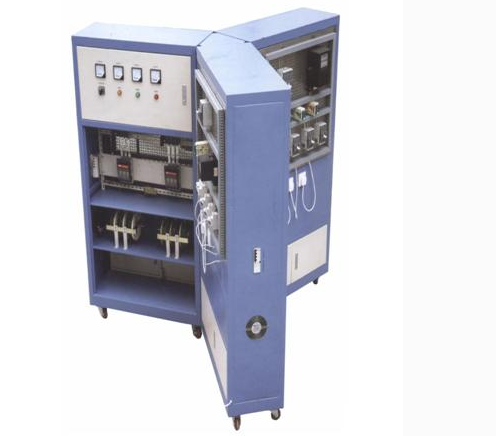

內線安裝工實訓裝置（高級）

內線安裝工實訓裝置（高級）

一、概述

本實訓考核設備是依據勞動和社會保障部職業/工種資格（標準）《內線安裝工》高級考核要求而精心設計的，它專注于提供多種技能訓練，幫助學員掌握電動機、低壓配電裝置、接戶進戶和量電裝置、常用機械電氣部分的安裝技能，同時深入進行室內用電設備的故障分析處理和動力機械電氣部分的故障分析。該設備不僅適用于職業院校相關專業人員的崗位技能培訓，還可作為各級部門技能培訓和職業技能鑒定中心相關工種的鑒定考核工具，為學員提供全方位的實踐機會。

二、特點

1. 真實性強：本實訓設備的裝置元件布置和開關操作均參考了工程實際，旨在為學員打造一個真實、貼近工作實際的實訓環境，從而幫助他們在實訓中更好地掌握實際操作技能。

2. 模塊化設計：實訓內容采用模塊化設計，每個模塊都圍繞特定的技能訓練展開，使得實訓過程更加清晰、有序，也便于學員根據自己的學習進度和需求進行有針對性的選擇。

三、技術指標

1. 輸入電源：AC380V±10% 50HZ，這一設計確保設備能在不同電壓波動下穩定運行，滿足實訓教學的需求。

2. 工作環境：設備能在溫度－10℃～+50℃、相對濕度＜85%（25℃）以及海拔＜4000M的環境下正常工作，顯示出良好的環境適應性。

3. 裝置容量：＜1.5KVA，既保證了設備的運行效率，又實現了能源的節約。

4. 外形尺寸：1800mm×1700mm×500mm，結構緊湊，便于在實訓室中安裝和擺放。

四、實訓項目

1. 單項操作

• 低壓配電屏一次設備安裝和調試

• 磁力起動器安裝和調試

2. 多項操作

• 單回路動力箱安裝和調試

• 交流接觸器可逆控制操作箱安裝調試

• 二次回路操作箱接線安裝和調試

• 具有運行位置指示單回路動力控制箱安裝和調試

• 具有運行位置指示式異步電動機操作箱安裝和調試

• 動力控制箱內保護、控制、測量設備安裝和調試

• 具有過流保護的動力控制箱設備安裝和調試

• 室內配電故障處理

• 簡單動力控制箱故障處理

• 三相異步電動機安裝起動

3. 綜合操作

• 便攜式配電箱制作安裝和調試
