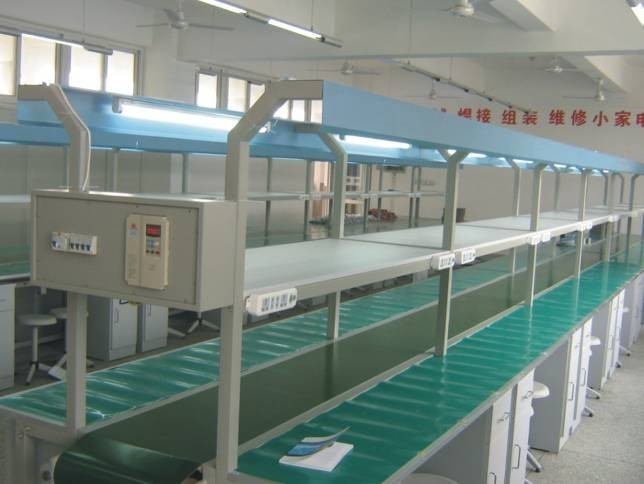

皮帶傳送焊接調試生產線

KCDGL-06型皮帶傳送焊接調試生產線

一、產品概述

本裝置可完成電子產品生產流水線中電子產品的安裝、焊接、調試、檢測、輸送等工序，既可以運送散狀物料，也可以運送小批量成品，工作過程中噪音較小，實用可靠，能夠體現工廠現場生產的真實性；使學生掌握生產線流水化作業的基本技能，縮小專業教學與工廠實際生產的差距。適用于各類職業院校及技工學校對《電子工藝》等相關課程的教學實訓。

二、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2、工作環境：溫度-10℃～+40℃， 相對濕度≤85%（25℃） 海拔＜4000m

3、裝置容量：≤1kVA

4、每條生產線外形尺寸：10000mm×1300mm×2000mm（共20組）

三、系統配置

皮帶傳送生產線由傳送系統、實訓掛箱、實訓工具等組成。

（一） 傳送系統

1、動力系統

(1)傳輸動力由蝸輪蝸桿減速器（80型，減速比為1:60）、0.75kW變頻電動機和變頻器組成，傳輸速度在0.1～3m/min內可調。

(2)電力控制系統安裝在線體前端，內部裝有熱繼電器，防止動力過載；裝有交流接觸器用來控制流水線的電源，并有相應的按鈕和指示燈，工作狀態指示一目了然；裝有漏電保護器，防止過流、短路等異?，F(xiàn)象發生，具有可靠的動力過載和漏電保護功能。

2、 輸送系統

（1）主要由輸送帶、主動滾筒、從動滾筒、輸送滾筒等組成，所用滾筒均采用鍍鋅處理工藝。

（2）輸送帶采用綠色防靜電耐磨皮帶，皮帶兩邊采用不銹鋼作為護邊，采用輸送滾筒作為傳輸皮帶的導軌。

（3）整條皮帶輸送生產線中輸送帶的長度為11000 mm，寬度300 mm。

3、 實訓臺

(1) 采用分節結構，雙面對座1組1工位，兩邊工作臺面寬度為400mm。

(2) 整條生產線單面共計10組，雙面共計20組。

(3) 在輸送帶上方設有一層框架，第一層為220V電源盒，并在實訓箱上配有型材，可以放置實訓       儀器，配有四個PVC夾板，用來夾放相關實訓資料。

(4) 工作臺面采用木制壓層板，表面鋪有防靜電桌墊，不易損壞，邊體采用鋁合金包邊。

(5) 線體支架采用40mm×40mm的國標方管。

(6) 工作臺面離地高度為700mm，工作臺下方有4個高度可調的緊固腳，用于調整工作臺面的平整度。

4、工位配置

(1) 30W日光燈，用于照明，每工組一支，保證充足光源。

(2) 每二組頂部提供電風扇1只。

(3) 每組提供多路路220V交流電源，為外配儀器和實訓掛箱提供工作電源。

(4)每組配有1個獨立抽屜和柜子，可分工位存放工具或?qū)嵱?xùn)板。

（二）工具套件

MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 + 字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、焊錫絲、松香若干。

（三）實訓線路板套件（每工位配1套）：實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制。

四、實訓項目

（一）電子線路基本認識實訓

1.常用電子元器件的分類與封裝識別

2.常用電子元器件的質量測量工藝

3.產品裝配圖、方框圖、電路原理圖等知識

（二）電子元器件檢測實訓

1.電阻電容的識別與檢測

2.二極管的識別與檢測（管腳、材料、特性）

3.晶體管的識別與檢測（管腳、材料、特性）

4.場效應管的識別與檢測（管腳、材料、特性）

5.集成運算放大器的識別與檢測（管腳、性能指標）

6.中小規模數字集成電路（管腳、性能指標）

7.開關、繼電器、電聲器件的識別與檢測

（三）電子產品線路板焊接工藝實訓

1.焊接工具使用

2.焊接材料的種類與選用

3.手工焊接步驟

4.焊接質量分析

5.工業生產中的焊接技術介紹

（四）產品裝配、焊接、調試、檢測實訓項目

1.三端穩壓電源的組裝與調試

2.串聯型直流穩壓電源的組裝與調試

3.低頻信號電壓放大器的組裝與調試

4.具有負反饋信號放大器電路的組裝與調試

5.文氏橋振蕩器的焊接與制作的組裝與調試

6.電池電壓監視電路的組裝與調試

7.電子催眠器的組裝與調試

8.模擬“知了”電子電路的組裝與調試

9.實用聲控、光控節電照明燈電路的組裝與調試

10.語音報警喇叭的組裝與調試

11.邏輯測試器的組裝與調試

12.正負脈沖信號的組裝與調試

13.智力競賽搶答器的組裝與調試

14.水位報警器的組裝與調試

15.迷你閃光彩燈的組裝與調試

16.光控音樂門鈴的組裝與調試

17.實用模擬自然風控制器的組裝與調試

18.臺燈調光器的組裝與調試

19.實用CMOS觸摸鎖鑰的組裝與調試

20.自動充電器的組裝與調試

21.分立AM收音機的組裝與調試

22.集成FM收音機的組裝與調試

23.數字萬用表的組裝與調試
