電子技能及生產工藝流水線創新實訓臺

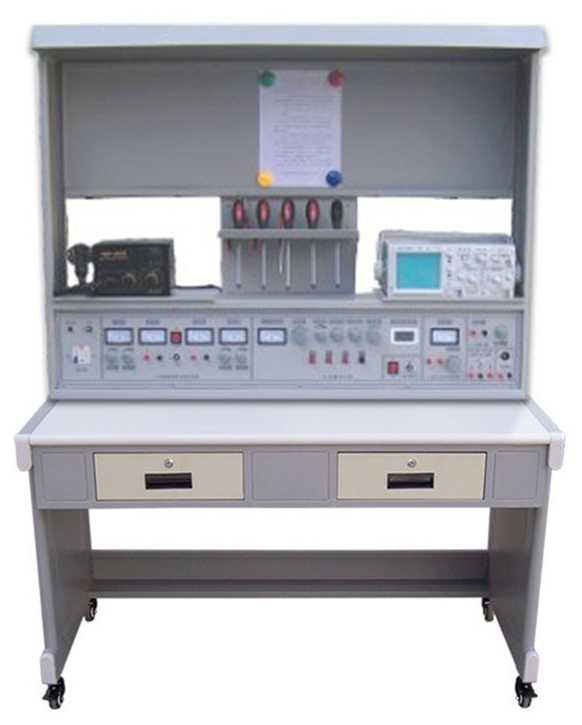

KCDGL-01型電子技能及生產工藝流水線創新實訓臺

一、概述

   該實訓臺是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。學生通過具體的實踐流程操作，既能學會一般電子產品的工藝設計知識，同時通過電子產品的制作，掌握基本操作技能：安全操作、元器件及其封裝的識別；元器件的裝配、焊接、調試、故障排除。掌握SMT（表面貼裝技術）、波峰焊及線路板的設計制作技能。讓學生在校期間就有貼近工業現場的實際操作訓練，加強學生動手能力、創新能力和運用所學知識能力的培養，達到工程訓練目的。本裝置是技工學校、職業院校、職教中心電子類、電子電器類、電子信息類專業電子技能及電子生產工藝實訓理想設備。

二、特點

1、通用性強：即可通過實訓臺的編制組成多種產品生產流水線，完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實訓、可作手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。

3、功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。

4、實際應用性強：提供多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發：課程設計、畢業設計、電子競賽課題，以培養學生的實際應用能力。是從學校到工廠無縫銜接的理想培訓設備。

5、創新功能強：配備創新透明元件模塊與萬能實訓電路板，可開展電子創新電路項目實訓。

6、配套實訓資料豐富：每塊所提供的實訓板都有元器件清單、裝配圖、指導書，完成學生對認識、設計、焊接、調試、整機檢修等多種技能工藝的實訓。

三、技術性能

（一）輸入電源：?jiǎn)蜗嗳€ 220V±10%  50Hz

（二）輸出電源：

1. 直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；

2.低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；

3. 功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

4.單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。

（三）工作環境：溫度-10℃～+40℃

（四）裝置容量：＜500VA

（五）外形尺寸：1200mm×750mm×2000mm

四、實訓臺的構成：

實訓臺由實訓桌、控制柜、功能屏、實訓線路板（包括元器件）、工具包等組成。

1、實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。

2、控制柜：提供交直流電源、信號源、安全插座等。

3、工具套件：MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 + 字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、焊錫絲、松香若干。

4、實訓線路板（套件）：實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制。

五、實訓項目

（一）電子線路基本認識實訓

1.常用電子元器件的分類與封裝識別

2.常用電子元器件的質量測量工藝

3.產品裝配圖、方框圖、電路原理圖等知識

（二）電子元器件檢測實訓

1.電阻電容的識別與檢測

2.二極管的識別與檢測（管腳、材料、特性）

3.晶體管的識別與檢測（管腳、材料、特性）

4.場效應管的識別與檢測（管腳、材料、特性）

5.集成運算放大器的識別與檢測（管腳、性能指標）

6.中小規模數字集成電路（管腳、性能指標）

7.開關、繼電器、電聲器件的識別與檢測

六、 實訓工具套件清單
