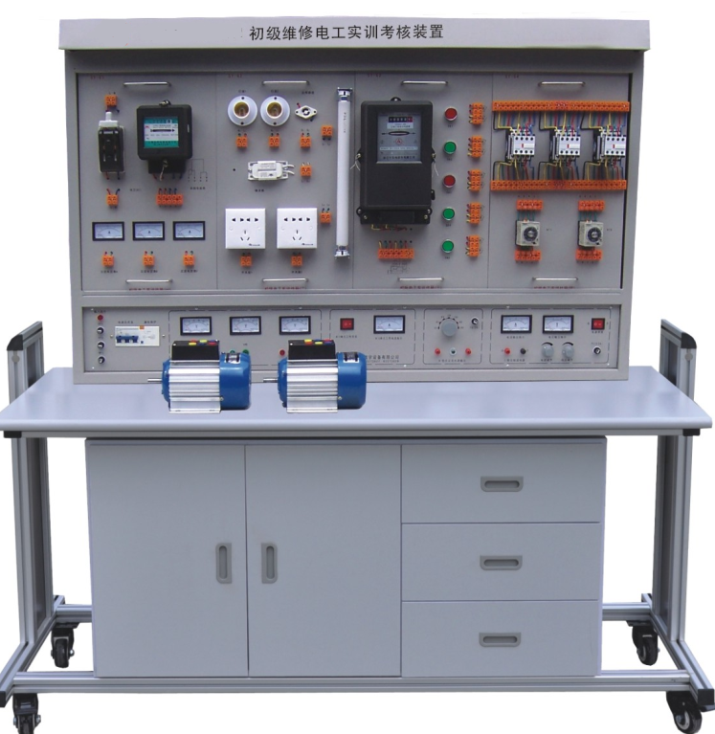

KCWXC-A型初級維修電工實訓考核裝置（普通型）
一、概述
本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm
三、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
（一）實訓屏
實訓屏為優質鋁型材框架組成，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，安全保護，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
（二）實訓掛箱及器材配備
1、KC-61維修電工掛箱（一）
2、KC-62維修電工掛箱（二）
3、KC-63維修電工掛箱（三）
4、KC-64維修電工掛箱（四）
5、KC-65維修電工掛箱（五）
8、九孔萬能實訓板 2塊
9、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
10、三相鼠籠異步電動機180W Y/△ 1臺
11、安全配備滅火器 全室1臺
（三）實訓桌
鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目
（一）電拖部分
1.三相電機直接啟動控制 4.帶電流表的點動與連續運行控制 | 5.帶電能表的兩地控制 7.時間繼電器控制電動機Y/△降壓起動控制 |
（二）室內照明配電
1.插座和一個開關控制一盞燈 | 4.單相電度表直接接線電路 5.配電板的安裝 |
（三）電子技術綜合訓練
1.單相橋式整流電路 2.串聯可調穩壓電源電路 | 3.延時照明開關控制線路 4.半導體收音機的組裝與調試 |
（四）安全急救演示
（五）消防技能的認識與掌握（教師演示）
KCWXC-A型初級維修電工配置清單
序號 | 名稱 | 數量 | ||
1 | 實驗屏 | 1個 | ||
2 | 實驗桌 | 1張 | ||
3 | 實訓掛箱 | |||
A | KC-61 初級電工實訓掛箱（一） | 各1個 | ||
B | KC-62 初級電工實訓掛箱（二） | |||
C | KC-63 初級電工實訓掛箱（三） | |||
D | KC-64 初級電工實訓掛箱（四） | |||
E | KC-65 初級電工實訓掛箱（五） | |||
4 | 三相異步電動機 180W Y/△ | 1臺 | ||
5 | 九孔萬能實訓板：電路板由進口ABS注塑而成，表面均布有九孔成一組相互聯通的插孔單元組成，九孔萬能電路插板底部裝有一次性壓鑄而成的九孔銅片，與九孔板表面九孔一組單元相對應。元件盒在其上任意拼插成實驗電路，動手動腦能力強，開發、擴展新型實驗項目便捷。 | 2塊 | ||
6 | 透明元件盒：盒體透明直觀，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便，元件盒插腳由螺帽固定可拆卸，維修方便。 | |||
名稱 | 規格 | 數量 | ||
6-1 | 電阻 | 150Ω | 1只 | |
6-2 | 電阻 | 200Ω | 1只 | |
6-3 | 電阻 | 6.8K | 1只 | |
6-4 | 電阻 | 1K | 1只 | |
6-5 | 電阻 | 10K | 1只 | |
6-6 | 電阻 | 200K | 1只 | |
6-7 | 電阻 | 320K | 1只 | |
6-8 | 電容 | 50μF /450V | 1只 | |
6-9 | 電容 | 220μF /63V | 1只 | |
6-10 | 電容 | 470μF /63V | 1只 | |
6-11 | 二極管 | 4007 | 5只 | |
6-12 | 變壓器 | 220V/24+6+5 | 1只 | |
6-13 | 穩壓管 | 2CW76 | 1只 | |
6-14 | 三極管 | 3DG6 | 1只 | |
6-15 | 三極管 | 3DA1 | 1只 | |
6-16 | 可控硅 | 3CT1A/500V | 1只 | |
6-17 | 開關 | 1只 | ||
6-18 | 燈頭座 | 1只 | ||
6-19 | 電位器 | 1K | 1只 | |
6-20 | 大功率電阻 | 3只 | ||
6-21 | 滅火器 | 全室1只 | ||
