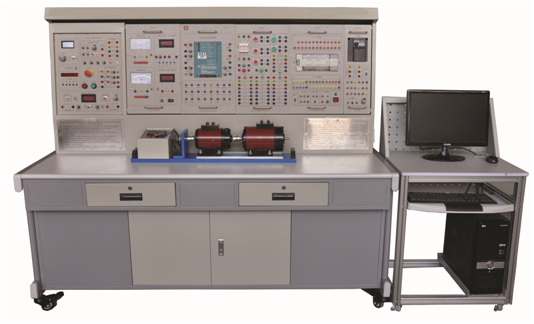

KCGWD-01型維修電工高級技師實訓考核裝置
一、概述
本裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。該實訓考核設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電力電子技術》《電工基本技能》、《電工測量與儀表》、《電機與電氣控制》、《電動機控制電路》、《電力拖動控制電路》等相關專業模塊的職業能力教學與實訓。
二、產品特點
1、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3、技能實訓用的控制線路和配套的電機通用性強，易于購買和替換，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；
4、電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，電源輸出端接入過電流保護裝置，電流超過設定值，系統即切斷總電源；使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為實驗技能的考核提供了一個統一的標準；
5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；電氣原理圖明確直觀，接線整潔，標識清晰。
三、主要技術參數
1、輸入電源：三相四線制 380V±10% 50Hz
2、外型尺寸：175cm×70cm×160cm
3、輸出電源：三相四線 380V±10% 50Hz
4、工作環境溫度：-10℃—+40℃
5、工作環境相對濕度：≤80%（25℃）；海拔≤4000m
6、裝置功耗：＜1.5kVA
7、重量：＜350kg
四、主要培訓項目
1、日關燈的實訓；
2、轉換開關與電壓表連接測量三相電壓。
3、功率因數的測量；
4、三相電流的實時測量；
5、三相電壓的實時測量；
6、交流異步電動機的點動控制電路連接
7、交流異步電動機的單向連續轉動的控制電路連接
8、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接
9、按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接
10、按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接
11、萬能轉換開關控制三相異步電動機的正反轉
12、三相交流異步電動機Y-△（手動切換）啟動控制電路的連接
13、三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接
14、定子繞組串聯電阻啟動控制電路連接
15、電動機半波整流能耗制動控制電路連接
16、兩地控制電路的連接
17、離心開關配合的反接制動控制電路的連接
18、電動機全波整流能耗制動控制線路
19、三相交流異步電動機反接制動控制電路連接
20、電動機往返行程控制電路連接
21、直流電動機正反轉控制
22、直流電動機調速實驗
23、他勵直流電動機機械特性測試
24、點動與連續轉動電路連接
25、按鈕切換的雙速電動機調速控制電路連接
26、時間繼電器切換的雙速電動機調速控制電路的連接
27、變頻器功能參數設置和操作實驗
28、變頻器對電機點動控制、啟?？刂?/span>
29、電機轉速多段控制
30、工頻、變頻切換控制
31、基于模擬量控制的電機開環調速
32、基于面板操作的電機開環調速
33、變頻器的保護和報警功能實訓
34、基于PLC的變頻器開環調速
35、PLC的交通燈控制實訓
36、PLC控制電機順序啟動
37、PLC控制三相異步電動機Y-△啟動電路
38、觸摸屏的參數設置
39、觸摸屏的編程
40、觸摸屏、變頻器、PLC的綜合實訓
41、兩相混合式步進電機的控制
42、兩相混合式步進電機的力矩測量實訓
43、交流伺服電機的控制
44、交流伺服電機的力矩測量實訓
45、三相晶閘管全（半）控橋（零）式整流電路及三相集成觸發電路的研究
46、雙閉環三相晶閘管全控橋式整流直流調速系統的調試與機械特性的測定
47、歐陸514C直流調速控制系統；
48、邏輯無環流可逆直流調速系統；
五、維修電工高級技師實訓考核裝置配置列表
序號 | 名稱 | 主要電器元件及規格 | 數量 |
1 | 電源控制屏 | 1、鐵質雙層亞光密紋噴塑結構，鋁質面板 2、提供三相交流電源：三相交流電源380V（帶過流保護） 3、高壓直流電源 (1)勵磁電源：直流220V/0.5A，具有短路保護。 4、單相可調電源0-250V 6、數字電壓表一只：測量范圍0～±300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為直流調速系統提供電壓指示； 7、數字電流表一只：測量范圍為0～±2A，三位半數顯，精度0.5級，為直流調速系統提供電流指示。 8、數字交流電壓，電流表，三位半數顯。 9、三相隔離變壓器，三相同步變壓器 | 1套 |
2 | 實訓桌 | 規格：175cm×70cm×160cm，實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局 | 1張 |
3 | 電力拖動部分 | 主要元件：斷路器、熔斷器、指示燈、按鈕、選擇開關、十字開關、交流接觸器、熱繼電器、時間繼電器、行程開關、萬能轉換開關； | 1套 |
4 | 電能測量部分 | 主要元件：電流表、電壓表、單相電能表、三相電能表、電流互感器、功率表、功率因數表、電壓轉換開關； | 1套 |
5 | PLC單元 | 三菱FX2N-48mR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等 | 1臺 |
6 | 變頻器單元 | 三菱變頻器，工作電源，AC380 V；輸出功率≥0.75 kW（FR-E740-0.75KW） | 1臺 |
7 | 觸摸屏 | 昆侖通態TPC7062KS 彩色 7寸 配下載線 | 1臺 |
8 | 直流調速器 | 歐陸514C/16A | 1套 |
9 | 兩相混合式步進電機細分驅動器 | SH-20403（3A） | 1臺 |
10 | 兩相混合式步進電機 | 35BYG250 | 1臺 |
11 | 交流伺服電動機 | 55SL5A2 | 1臺 |
12 | 電機機組1 | 三相異步電動機（帶離心開關）三相雙速異步電動機 | 1套 |
13 | 電機機組2 | 直流他（并）勵電機，校正直流測功機 | 1套 |
14 | 電力電子單元 | 直流電源模塊； 三相晶閘管全控橋式整流電路； 三相晶閘管KC785集成觸發電路； 電流調節器、速度調節器及過流保護電路； | 1套 |
15 | 電機導軌、光碼盤測速系統及智能數顯轉速表 | 不銹鋼電機導軌、光碼盤測速系統及智能數顯轉速表，智能數顯轉速表可在線設置量程，反饋系數. | 1套 |
16 | 電機轉矩測量工具 | 轉矩，功率測量 | 1套 |
17 | 實訓連接線 | 根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。（高可靠護套結構手槍插連接線 | 1套 |
18 | PLC編程軟件 | GX Developer8.34 L-C（光盤） | 1套 |
19 | RS232C/RS422通訊電纜 | 長2000mm；用于PLC主機與計算機之間的通訊； | 1套 |
20 | 電工電子電力拖動仿真軟件 | 維修電工電子電力拖動仿真軟件（3D仿真） | 1套 |
21 | 計算機小推車 | 鋁木結構；用于放置計算機。 | 1臺 |
22 | 實訓指導書 | 紙質+電子版 | 1套 |
23 | 輔助工具 | 螺絲刀、剝線鉗、斜口鉗、萬用表 | 1套 |
