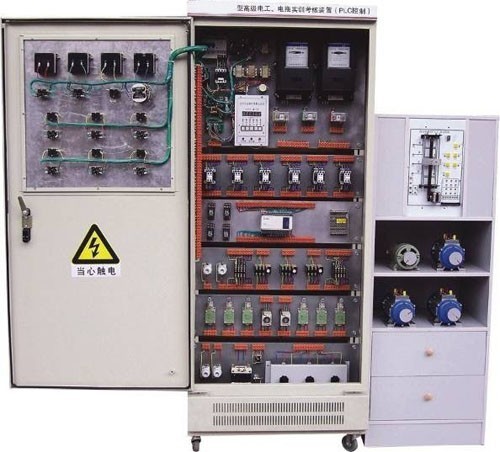

KCKHS-760C型高級電工、電拖實訓考核裝置
（PLC控制）
高級電工電拖實訓考核裝置是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式電工實訓裝置。整臺設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器及配套實驗器材，能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目，該裝置堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。
一、結構及電器配置：
該裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
二、主要技術參數：
1、輸入電源：電壓AC380V±5%，電流5A。
2、外形尺寸：700cm×500cm×1700cm
三、實驗操作項目：
1、觸摸開關控制白熾燈電路； 2、白熾燈控制電路； 3、人體感應開關控制樓梯白熾燈電路； 4、聲控開關控制樓梯白熾燈電路； 5、日光燈控制電路； 6、單相電度表直接安裝電路； 7、單相電度表間接安裝電路； 8、單相電動機控制電路； 9、并勵直流電動機調磁調速電路； 10、并勵直流電動機電樞回路串電阻調速電路； 11、并勵直流電動機電樞回路串電阻二級起動 控制電路； 12、并勵直流電動機電樞反接法正反轉控制電路； 13、電流互感器與電流表配用接線電路； 14、電壓表、電流表安裝電路； 15、三相四線有功電度表直接安裝電路； 16、三相四線有功電度表間接安裝電路； 17、三相四線無功電度表直接安裝電路； 18、三相四線無功電度表間接安裝電路； 19、一臺電流互感器用于單相回路的接線電路； 20、兩臺電流互感器接成不完全星形接線電路； 21、三臺電流互感器接成星形接線電路； 22、兩臺電流互感器差接接線電路； 23、三臺電流互感器接成三角形接線電路； 24、萬能轉換開關和電壓表測量三相電壓接線電路； 25、異步電動機點動控制電路； 26、異步電動機自鎖控制電路； | 27、具有過載保護自鎖控制電路； 28、異步電動機單向點動、起動控制電路； 29、異步電動機兩地控制電路； 30、異步電動機聯鎖正反轉控制電路； 31、正反轉點動、起動控制電路； 32、雙重聯鎖正反轉控制電路； 33、自動往返控制電路； 34、位置開關作自動停止正反轉起動控制電路； 35、帶有點動的自動往返控制電路； 36、異步電動機星、三角控制電路； 37、接觸器控制星、三角控制電路； 38、串電阻降壓起動控制電路； 39、異步電動機反接制動控制電路； 40、異步電動機能耗制動控制電路； 41、雙速電動機的切換運行控制電路； 42、手動順序起動控制電路； 43、自動順序起動控制電路； 44、C620-1型車床控制電路； 45、電動葫蘆 電氣控制電路； 46、Y3150型滾齒機控制電路； 47、PLC控制電動機啟停 48、PLC控制電動機Ｙ／△啟動 49、PLC控制電動機正反轉 50、PLC控制電動機順序啟動 51、PLC控制電動機往返運動 52、PLC控制電動機Ｙ／△轉換時間的調節 53、四層電梯控制系統 |
……自由設計項目。
注：本裝置配備2臺三相異步電動機(180W)，一臺雙速三相異步電動機(180W)，一臺直流電動機(180W)，一臺四層電梯仿真模型。
KCKHS-760C型高級電工、電拖實訓考核裝置（PLC控制）配置清單
1．電工部分
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | 日光燈實訓組件 | 1 | 套 | 上海 |
2 | 彩色燈泡及燈座 | 10 | 套 | 上海 |
3 | 單線開關 | 1 | 只 | 上海 |
4 | 二線開關 | 1 | 只 | 上海 |
5 | 單相漏電開關 | 1 | 只 | 正泰 |
6 | 三相開關 | 1 | 只 | 長江 |
7 | 調光開關 | 1 | 只 | 飛雕 |
8 | 觸摸延時開關 | 1 | 只 | 飛雕 |
9 | 人體感應自動開關 | 1 | 只 | 飛雕 |
10 | 聲光控延時開關 | 1 | 只 | 飛雕 |
11 | 盒式開關 | 1 | 只 | 上海 |
12 | 插座 | 2 | 只 | 飛雕 |
13 | 螺旋式溶斷器 | 2 | 只 | 正泰 |
14 | 4uF電容 | 1 | 只 | 上海 |
15 | 單相電度表 | 1 | 只 | 上海 |
16 | 單相交流電機 | 1 | 只 | 鹿城 |
2．電拖部分
序號 | 型號 | 名稱 | 數量 | 單位 | 備注 |
1 | D247LE﹣32 | 三相漏電開關 | 1 | 只 | 正泰 |
2 | 電流互感器 | 3 | 只 | 正泰 | |
3 | DT862﹣4 | 三相四線有功電能表 | 1 | 只 | 正泰 |
4 | DX862﹣4 | 三相四線無功電能表 | 1 | 只 | 正泰 |
5 | CJX2﹣0901 | 交流接觸器 | 6 | 只 | 正泰 |
6 | JZ7﹣44 | 中間繼電器 | 2 | 只 | 正泰 |
7 | JR36﹣20 | 熱繼電器 | 3 | 只 | 正泰 |
8 | 螺旋式熔斷器 | 4 | 只 | 正泰 | |
9 | YBLX﹣19/21 | 行程開關 | 6 | 只 | 正泰 |
10 | ST3 | 電子式時間繼電器 | 2 | 只 | SUNWORLD |
11 | 橋堆 | 1 | 只 | 上海 | |
12 | 200KVA | 變壓器 | 1 | 只 | 德力西 |
13 | 可控硅 | 1 | 只 | 上海 | |
14 | 1K／100W | 可調瓷盤 | 3 | 只 | 德力西 |
15 | 380（△）180W | 鼠籠式三相異步電機 （帶離心開關） | 1 | 只 | 鹿城 |
16 | 雙速異步電機 | 1 | 只 | 鹿城 | |
17 | 50W／220V | 直流并勵電動機 | 1 | 只 | 鹿城 |
18 | 40點 | PLC三菱主機 | 1 | 只 | 日本 |
19 | 三菱主機工作電源等 | 1 | 套 |
3．仿真電梯模型一臺
序號 | 型號 | 名稱 | 數量 | 單位 | 備注 |
1 | 6L2 | 交流電壓表450V | 1 | 只 | 精華 |
2 | 6L2 | 交流電流表30A | 3 | 只 | 精華 |
3 | 指示燈 | 7 | 只 | 正泰 | |
4 | 控制按鈕 | 8 | 只 | 正泰 | |
5 | 轉換開關 | 1 | 只 |
