電氣控制技能實訓裝置

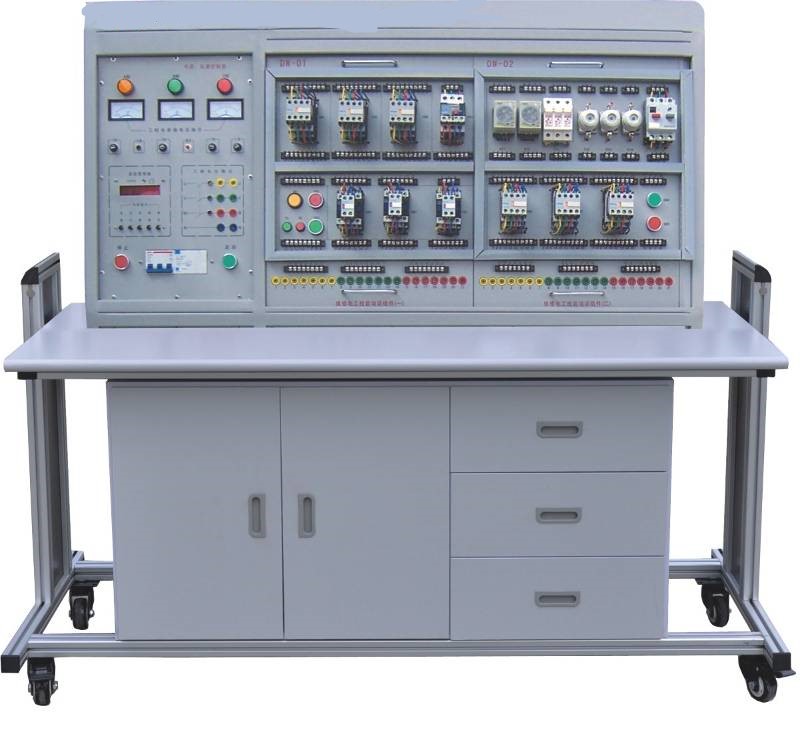

KCWKD-870B型電氣控制技能實訓裝置

為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展PLC與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。

一、特點：

1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目，如PLC或變頻調速，實訓的內容具有典型性、實用性。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。

3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。

4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。

5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫    度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、外形尺寸：1300×700×1400（mm）

三、裝置配備

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。

1、由無線遙控控制三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。

2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。

3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。

4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。

（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。

（三）實訓組件

1、DW-71 電力拖動培訓組件（一）

交流接觸器3只，中間繼電器2只，熱繼電器2只，控制按鈕3只，指示燈2只

2、DW-72 電力拖動培訓組件（二）

時間繼電器2只，保險盒3P 1只，陶瓷保險盒3只，斷路器1只，行程開關4只，二極管1只，整流橋1只，控制按鈕2只。

3、DW-73 電力拖動培訓組件（三）

轉換開關1只，變壓器380V/3，6，36V 1只，大功率電阻3只

4、DW-74 電力拖動培訓組件（四）

0-240V可調交流電源一路，0-220V直流可調電源一路，直流調速電阻器1套。

5、三相異步電動機  380V  Y/△接法，帶離心開關  2臺

6、直流電機   220V

7、實驗連接線：采用高可靠護套（封閉式）結構手槍插連接線，里面采用無氧銅抽絲而成，頭發絲般的多股線，外包聚氯乙烯絕緣層，具有柔軟、耐壓、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

四、實訓項目

五、配置清單

表一
