篩板塔氣體吸收實驗裝置

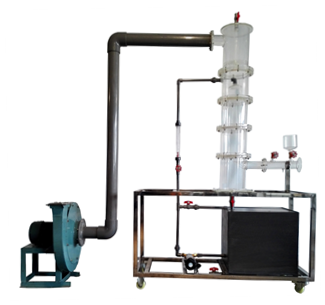

KCWL-69型篩板塔氣體吸收實驗裝置

一、設備特點：

1.   設備布局合理、美觀，結構清晰，整體感強。

2.    篩板塔整體用透明有機玻璃制造，可直接觀察不同工況下流體在塔內部的流動狀態。

二、實驗目的：

1．  了解篩板吸收塔的結構、流程及操作。

2．  觀察篩板吸收塔的流體力學行為。

3．  測定其總傳質系數，計算有害氣體去除率。

三、主要配置：

篩板吸收塔、抽風機、水泵、調節閥、水箱、轉子流量計、測壓計、電路控制系統、不銹鋼框架、控制屏。

四、技術參數：

1．  環境溫度：5℃～40℃，配電：380V，三相四線制  功率1500W。

2．  抽風機功率：1500W，轉速：2900r/min。

3．  水泵：額定流量10L/min,功率90W，揚程8m。

4．  U型壓力計：測量范圍±5000mm。

5．  液體轉子流量計：60-600L/h。

6．  水箱：尺寸400×400×300mm，PVC材質。

7．  吸收塔：尺寸Φ200×1500mm,塔板4塊，板間距300mm，塔體為透明有機玻璃。

8．  控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，操作方便。

9．  外形尺寸：1400×550×1600mm，框架為可移動式設計，帶腳輪及禁錮腳。
