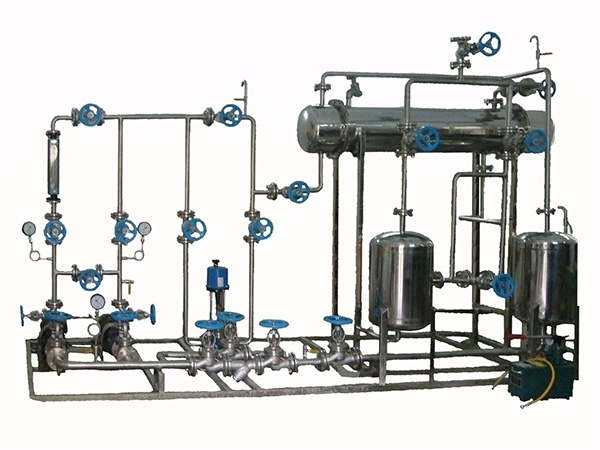

換熱器維修維護操作實訓單元

裝置功能培訓要點

1．用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試。

2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。

3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。

4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。

設計參數

液體流量：0～8m3/h。

液體溫度：常溫。

外形尺寸

對象部分：3800×800×2400 (長×寬×高mm)，鋼制花紋板噴塑底座。整機采用304不銹鋼制作，噴漆花紋防滑鋼板底座。

測控部分：開關盒集成于對象部分之上。

外配設備：無。

公用工程

水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。

電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：無。

實驗物料

清潔自來水

對象組成

水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。

循環水泵：機械密封臥式連軸化工泵   供電：三相380VAC ，功率：4.4kW，數量2臺。

水泵進口管路：不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。

水泵出口管路：不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。

回流管路：不銹鋼材質，DN25。

安全泄壓管路：不銹鋼材質，DN25。

灌泵管路：不銹鋼材質，專用灌泵管路，方便操作檢驗。

耐壓測試管路：不銹鋼材質，專用管路耐壓測試接口。

電源設備：布線槽，帶漏電保護的空氣開關盒。

測控組成

變量

檢測機構

顯示機構

執行機構

離心泵進口壓力

壓力表，精度：1.5%FS

壓力表就地顯示

無

離心泵出口壓力

壓力表， 精度：1.5%FS

壓力表就地顯示

管路出口閥

（手動）

流體流量

玻璃轉子流量計，精度：4%FS

流量計就地顯示

管路出口閥

（手動）

流體溫度

雙金屬溫度計：精度：1.5%FS

溫度計就地顯示

無

電動調節閥

4-20mA輸出，精度：0.5%FS

數字顯示

信號調節

設備裝系統

名稱

規格

數量

備注

循環水泵

機械密封臥式連軸化工泵，功率：2.2KW,流量：10m3/h。

2

國標

水箱

鏡面不銹鋼，φ500×600

2

換熱器

不銹鋼（列管）Φ 219；換熱管，φ   20×2×1000mm，16 根。

1

過濾器

不銹鋼，法蘭式，DN50

1

國標

電動調節閥

不銹鋼，法蘭式，DN32，4-20mA輸出，精度：0.5%FS

1

國標

閘閥

不銹鋼，法蘭式，DN50

2

國標

銅球閥

螺紋式DN15

4

國標

止逆閥

不銹鋼，DN40

1

國標

安全閥

不銹鋼，DN25

1

國標

截止閥

不銹鋼，法蘭式，DN40

1

國標

法蘭

不銹鋼，DN32

1組

國標

不銹鋼，DN40

不銹鋼，DN50

國標

活接、三通、

彎頭等

不銹鋼，與管路配套

1組

國標

管路

不銹鋼管

DN25、N32、DN40、DN50

1組

國標

不銹鋼軟管

1

國標

電氣組成

電氣元件

數量

電源插頭

1個

4P空氣開關

1個

8路開關盒等

1組

備注

上述不銹鋼均為SUS304材質。

耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。

輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。
