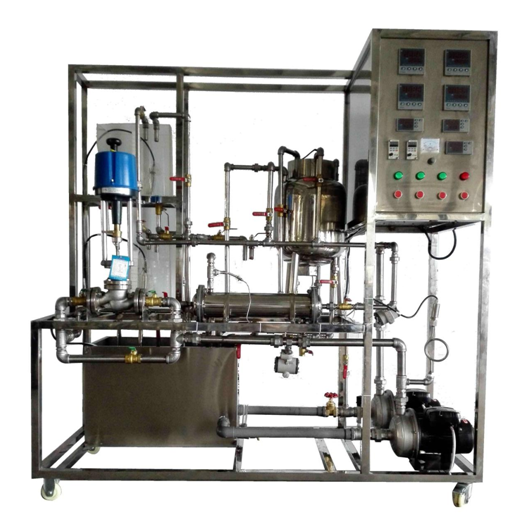

多功能化工儀表實訓裝置

1

裝置功能

1.單容及雙容液位對象特征參數測定實驗，了解復雜過程控制系統的構成。掌握復雜過程控制--串級控制方法（上下水箱液位串級控制）。
  2.測定離心泵恒流量、恒壓力控制系統在節躍干擾作用下，離心泵出口流量的過渡過程，利用最大偏差、余差、衰減比、振蕩周期和過渡時間等參數評價離心泵恒流量控制系統的控制質量。

3.掌握比例度P、積分時間I參數在流量、恒壓力控制系統的作用和過渡過程品質指標的影響。

4.用“臨界比例度法”、“衰減曲線法”來工程整定PID控制參數。

5.熟悉和掌握化工基本量（溫度、壓力、流量、液位）的測量方法及影響因素；對溫度、壓力進行校正，練習安裝和正確操作和測量。

6.   對現場在線運行儀表的故障查找并及時排除。

7.   就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。

2

設計參數

裝置整體采用工程化布局，設備主體：2000×700×2000mm（長×寬×高），可根據實訓場地實際高度和場地面積進行調整。

溫度：常溫-70℃，液位100-400mm。

3

電氣系統

標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：600×500×1300mm（長×寬×高）。

4

公用設施

水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC380V，功率3.5KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

5

主要設備

不銹鋼臥式離心泵：三相0.72KW  H=36m ，Q= 3.5m3/h， 兩臺。

熱水灌：Φ300X400，304不銹鋼。配2kW三相加熱器，   1個

儲水罐： Φ300X400，304不銹鋼。 1個

反應罐： Φ300X400,帶夾套，304不銹鋼 1個

上水箱：有機玻璃250mmX300mm，一個。

中水箱：有機玻璃300mmX300mm，一個。

下水箱：有機玻璃350mmX300mm，一個。
  電動調節閥：DN15，4-20mA輸出，精度：0.5%FS，304不銹鋼一臺。

傳感器：溫度   Pt100熱電阻1個 K型熱電偶1個。

壓力： 壓力傳感器，量程0-0.5MPa， 1個。

流量： 渦輪流量計，量程0.4～6.0m3/h， 1個。

液位： 磁翻板液位計，量程0-500mm，1個。

溫度：   AI-708D(V24/X3) 1個 AI-808D(V24/X3) ，1個。

宇電模塊：若干 。

操作臺：化工儀表專用操作臺，1臺

外形尺寸：長*寬*高2000*1200*2000mm不銹鋼框架，帶腳輪及禁錮腳。

觸摸屏： 15寸IM TPCI 071Gi   1臺。

6

上位機軟件

PLC   系統組態軟件 1,PCL 實時監控軟件 1, HMI 觸摸屏組態軟件 1

7

自動控制系統

變量

型號

要求

數量

CPU

SR20

CPU模塊 8DI/8DO

1

AI模塊

EM AE08

AI 模塊 8A1

1

A0模塊

EM AQ02

A0模塊 2A0

1

A0模塊

TPC1570Gi

15 寸 HMI

2

A0模塊

CPU226

CPU模塊

2

A0模塊

EM231

 4路AI模塊

2

A0模塊

EM235

4路AI/2 路A0混合模塊

 4

A0模塊

PLC編程軟件

STEP7

1

A0模塊

圖形界面組態軟件

WINCC

1
