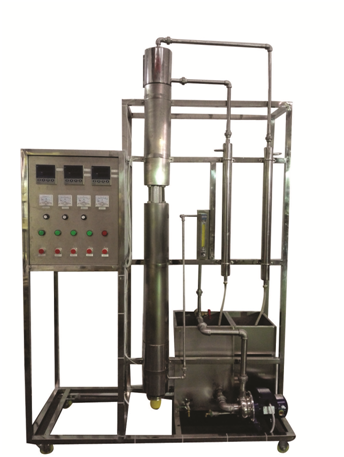

單管升膜蒸發實驗裝置

裝置功能

1、 觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）。

2、 測量在不同流型下的對流傳熱系數及蒸汽的干度。

設計參數

傳熱系數：1000-5000 ( w/m.2.oC)。液體流量：4~40L/h、常壓操作。

公用設施

水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率2.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水，外配設備：無。

主要設備

304不銹鋼預熱釜：功率2.0KW，可調，帶保溫層。

304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。

玻璃觀測段   長度100mm高硼硅玻璃視窗。

304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。

304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2 。

304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。

LZB-10轉子流量計：流量范圍6～60L/h 。

不銹鋼離心泵    1臺。

不銹鋼水箱      1臺。

冷卻水出口溫度  1支。

主體溫度、壁面溫度熱電偶3支。

宇電AI702M多路數字溫度顯示儀。

宇電AI518溫度控制儀（帶手動功能）。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1500*500*2000mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

液體溫度

Pt100鉑電阻

數字溫度儀

無

預熱溫度

Pt100鉑電阻

數字溫度控制儀

固態調壓模塊

液體流量

轉子流量計

流量計就地顯示

管路出口閘閥（手動）
