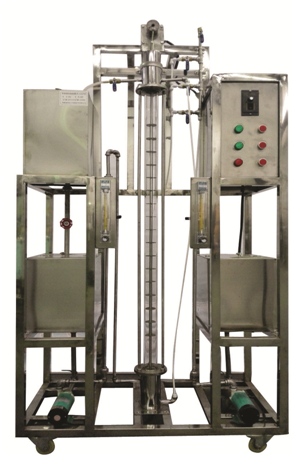

振動篩板萃取實驗裝置

裝置特點

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

4、塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。

5、塔內構件及管道均由304不銹鋼材質制作。

6、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、了解振動篩板萃取實驗裝置的構造和應用。

2、測定萃取效率。

3、掌握振動頻率與萃取效率的相互關系。

設計參數

常溫、常壓操作。

萃取塔轉動頻率：20—250r/min。

傳質單元數 NOE：0.4—3.0。

傳質單元高度HOE：0.3—2.0m。

體積總傳質系數,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。

水流量：1.6～16 L/h。

煤油流量：1.6～16 L/h。

公用設施

水：裝置自帶不銹鋼水箱，連接自來水接入。

電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：水—煤油—苯甲酸。

外配設備、藥品：煤油—苯甲酸、Na(OH)2標準液、化學分析儀。

主要設備

304不銹鋼水箱：250*250*250mm三個。

萃取塔全為玻璃制作。直徑為φ45mm，高度為1200mm。共20塊篩板組成，周?chē)寐輻U固定。能很好的觀察到實驗的全過程。　　　

定位器：倒U狀 ，直徑φ10mm，304不銹鋼材質。

可調速電機：電壓AC220V，功率60W，電機的振動轉速由電位器手動調節（帶限速裝置）。

LZB-4水轉子流量計：流量范圍1.6～16L/h。

宇電AI501數字轉數顯示儀。

宇電AI702M多路溫度顯示儀。

轉速傳感器：霍爾開關。

Pt100鉑電阻溫度傳感器 ：0—100℃。

MP型磁力驅動泵（兩臺）：功率30Ｗ，揚程8m。

正泰電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1200*500*2000m（長×寬×高），帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

振動頻率

霍爾開關

轉數顯示儀

調速器

水流量

轉子流量計

轉子流量計

手動閥門

油流量

轉子流量計

轉子流量計

手動閥門

溫度

PT100鉑電阻

數字溫度計

無
