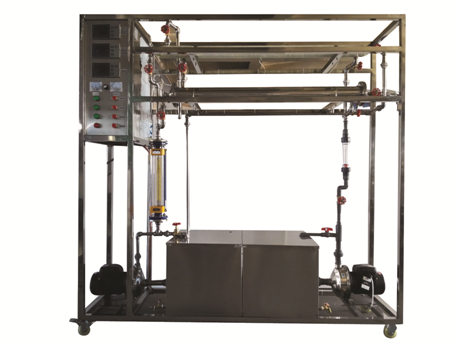

液-液換熱綜合實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本裝置選擇采用普通換熱器與列管換熱管，進行兩種換熱形式的效果對照，采用間壁式換熱方式進行換熱。

4、雙水泵主副回路設計，新鮮水補充與廢熱水循環設計，逆流并流換熱流程切換，更貼近工業應用實際。

5、采用多組加熱管預熱系統，加熱速度快而均勻，預熱器電壓調節，鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。

6、冷熱水箱均有蓋密封，且配有水位高度顯示裝置以便于觀察水位變化，并具有上下水功能；冷水箱的水位能自動控制。

7、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。

8、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、掌握套管對流傳熱系數的測定方法，加深對其概念和影響因素的理解，應用線性回歸法，確定關聯式中常數A、m的值。

2、掌握列管傳熱系數Ko的測定方法。

設計參數

液體流量：   0.16-1.6 m3/h，溫度：常溫-60℃、常壓操作。

雷諾準數Re：104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。

對流傳熱系數αi：500-1500 W/m2·℃。

公用設施

水：裝置自帶304不銹鋼加熱釜，連接自來水，需要上下水。

電：電壓AC380V，功率6.0KW，標準三相四線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）。

實驗物料：水，外配設備：無。

主要設備

普通換熱器：直徑Φ25mm，管長1200mm。

列管換熱器：直徑Φ45mm，管長1200mm。

熱水泵：功率370W,最大流量3m3/h。

冷水泵：功率370W,最大流量3m3/h。

冷、熱水流量：玻璃轉子流量計160-1600L/h。

加熱水箱：304不銹鋼材質，容積80L,帶貯水排空底閥,配有液位顯示裝置，內置不銹鋼加熱器：加熱功率5.0KW。

冷水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，配有液位顯示裝置；并配有冷水箱入口浮球閥，以保證水箱水位恒定。

熱流體進出管：304不銹鋼材質，DN15，帶保溫層。

宇電AI704M多路數字溫度顯示儀。

宇電AI702M多路數字溫度顯示儀。

宇電AI518溫度控制儀（帶手動功能）。

K型熱電偶溫度傳感器7支。

正泰電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼水箱、不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

冷流體進出口溫度

K型熱電偶

數字溫度儀表

無

熱流體進出口溫度

K型熱電偶

數字溫度儀表

無

冷流體流量

轉子流量計

就地顯示

手動

熱流體流量

轉子流量計

就地顯示

手動

加熱水箱溫度

K型熱電偶

數字溫度控制儀

固體調壓模塊
