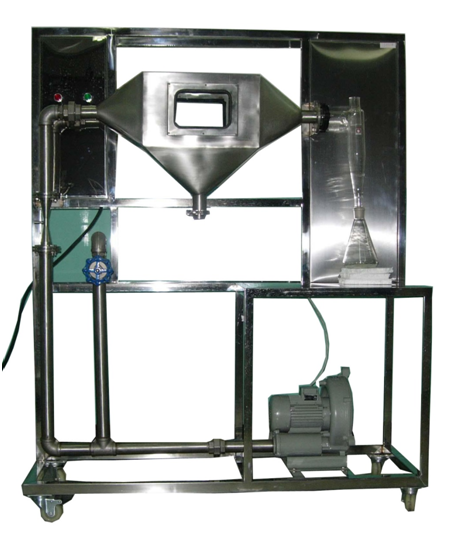

非均相分離演示實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

4、本實驗裝置分離器部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。

5、固體顆粒抽吸裝置采用文丘里管方式，抽吸速度均勻。

6、示蹤顆粒采用有色物料，清晰顯示氣體流向。

7、利用低噪風機有效降低實驗室噪音。

8、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、演示含塵氣體通過重力沉降室、旋風分離器時，含塵氣體、固體塵粒和氣體的運動路線。了解旋風分離器的工作原理。

2、定性地觀察旋風分離器內，徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況，引導學生認識出灰口和集塵室密封良好的必要性。

3、定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢，引導學生思考適宜氣速該如何確定。

4、可利用本裝置制備實驗用含塵氣體的辦法，觀察固體分離從文丘里管處被吸入的現象，加深學生對流體流動過程中能量轉化問題的理解。

設計參數

標準旋風分離器：直徑Φ90mm。

304不銹鋼重力沉降室：400×200×400mm。

公用設施

氣：空氣來自風機（自帶氣源）。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：玉米面或洗衣粉，外配設備：無。

主要設備

304不銹鋼重力沉降室：200×200×400mm。

玻璃旋風分離器：Φ100×400mm。

玻璃U型管壓差計。

鼓風機：旋渦氣泵,功率   550W，最大流量70m3/h。

304不銹鋼文丘里加料器。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1300*500*1600mm(長×寬×高)  帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

壓力

壓力計

U型管壓差計

流量

孔板流量計

U型管壓差計

調壓閥（手動）
