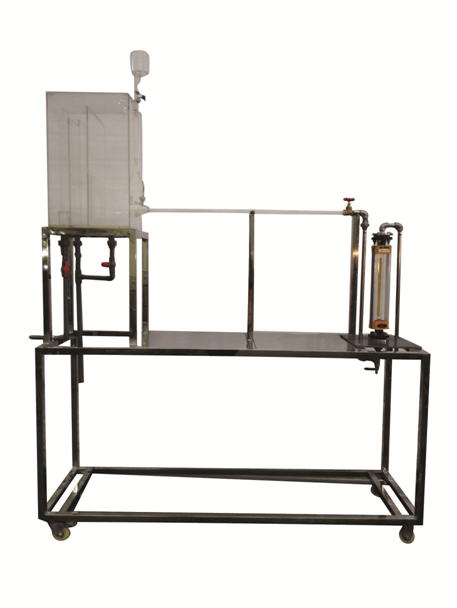

雷諾實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。

4、本實驗裝置可觀察流體在圓直管內作層流、過渡及湍流流動現象，具有良好的實驗效果。

5、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、能定性并且直觀地觀察到層流、過渡流、湍流等各種流型。測定出臨界雷諾數。

2、清晰地觀察到流體在圓管內流動過程的速度分布。

3、可測取臨界Re數。

設計參數

雷諾數：500~5000。液體流量：25~250L/h。常溫、常壓操作。

公用設施

水：需自來水提供實驗用水，實驗過程中消耗自來水。

電：無

藥品：水溶性紅墨水。

實驗物料：自來水。

主要設備

轉子流量計：25~250 L/h。

高位水箱：優質有機玻璃材質，可視溢流及穩液位設計，能自動放凈。

實驗管段：優質有機玻璃材質，內徑d=14mm，觀察段長500mm。

其余管段：復合管約2000mm，304不銹鋼管約1000mm，優質有機玻璃管約1000mm，304不銹鋼彎頭、三通等。

304不銹鋼框架1600*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

液體溫度

玻璃溫度計

溫度就地顯示

溫度計

液體流量

轉子流量計

流量計就地顯示

管路出口閘閥（手動）
