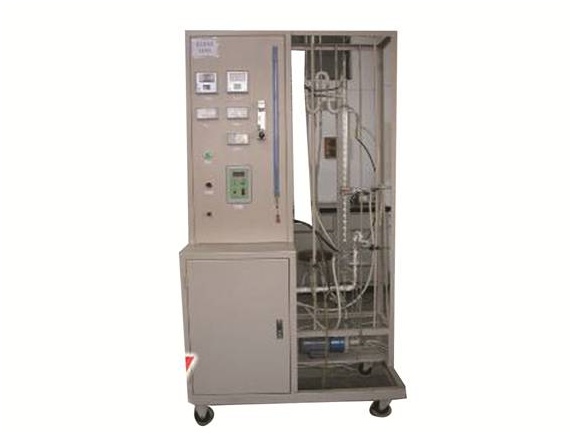

圓盤塔二氧化碳吸收液膜傳質系數測定裝置

裝置功能

1.    掌握氣液吸收過程液膜傳質系數的測定方法。

2.  了解圓盤塔結構及操作。

3.  根據實驗數據求出液膜傳質系數與液流速率之間關系式。

主要配置

水泵、高位槽、轉子流量計、皂膜流量計、圓盤塔、水飽和器、U型測壓管、超級恒溫槽、不銹鋼框架及控制屏。

公用設施

水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗溫度：室溫；實驗體系：CO2～水；水流速：4～14L/h

技術參數

1、圓盤塔中的圓盤為素瓷材質，圓盤塔內系一根不銹鋼絲串連四十個相互垂直交叉的圓盤而成。每一圓盤的尺寸為直徑φ14.3 mm，厚度4.3 mm。

2、蓄水箱：容積約60L，304不銹鋼材質。

3、超級恒溫槽：功率1.0KW，常溫-60℃。

4、水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。

5、皂膜流量計范圍：0-50ml,轉子流量計范圍：1.6～16L/h。

6、智能溫控儀表、固態調壓器、固態繼電器控制，溫度控溫精度±5℃。

7、各項電路指示、操作均在控制屏面板進行。

8、控制屏面板及實驗臺架為304不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

9、外形尺寸：1000×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

液體流量

轉子流量計

轉子流量計

手動調節

CO2流量

皂膜流量計

就地顯示

手動調節

氣體壓力

U型壓力計

就地顯示

無

恒溫水浴加熱溫度

PT100鉑電阻

數字溫度控制儀

固態調壓模塊

液相溫度

PT100鉑電阻

數字溫度儀表

無

液相溫度

PT100鉑電阻

數字溫度儀表

無
