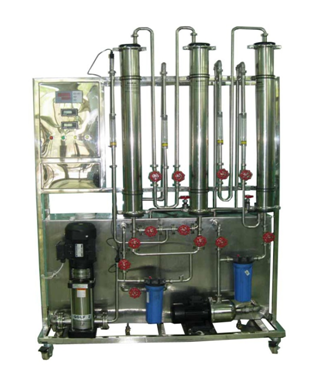

超濾、納濾、反滲透膜分離實驗裝置

裝置特點

1、加壓動力組件采用不銹鋼多級高壓離心泵，具有高壓力、高效率、耐腐蝕、自吸能力強等優點，壓力、流量可自由調節。

2、整體結構緊湊，操作簡單，運行體積小，主機采用不銹鋼材料制作。

3、系統進料及回流管路采用耐壓編織軟管，軟連接管路采用硅膠軟管，連接便捷；主機采用304不銹鋼管路及配件，承壓高、耐腐蝕、且密封性好。

裝置功能

1、通過實驗掌握超濾膜分離、反滲透膜分離原理和工藝過程和操作方法。

2、可根據進水、濃水和凈水的流量及含鹽量，計算回收率、脫鹽率；研究影響反滲透膜分離性能的主要因素及其影響規律。

主要配置

濃水槽、原水槽、淡水槽、高壓泵、離心泵、預過濾器、反滲透卷式膜組件、納濾膜組件、超濾組件、壓力表、液體流量計、管路、閥門、不銹鋼控制屏、不銹鋼框架。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC380V，功率1.5KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水或聚乙二醇，外配設備：分光光度計

技術參數

1、預過濾器：10英寸活性炭預過濾和5μm精過濾.

2、反滲透膜為卷式膜，膜直徑：φ100mm；長度：1014mm；脫鹽率：95%；最大壓力：3.16MPa。

3、超濾膜組件：聚丙烯中孔纖維，孔徑：0.01—0.3μm,孔隙率：50%-55%，截留分子量：5萬,使用溫度：44℃-73℃；最大工作壓力：4Kg/cm2。

4、納濾膜組件采用增強型低壓納濾，進水pH 值3.0—10，最高進水溫度45-80℃，最大出水量為200L/h。

5、產水量≥100L/h，總脫鹽率≥95%。

6、電導測量：電導傳感器、電導率儀。

7、溫度顯示： Pt100鉑電阻溫度傳感器、數顯儀表。精度：0.5級。

8、液體流量控制：10-100L/h和16-160L/h，面板式轉子流量計。

9、不銹鋼多級高壓離心泵：流量范圍1.0-2.5 m3/h ，揚程40-102m，功率0.75KW。

10、不銹鋼離心泵：流量范圍0.5-3.5 m3/h，揚程16-28m，功率0.55KW。

11、配備304不銹鋼原水槽、淡水槽、濃水槽。

12、正泰電器：接觸器、開關、漏電保護空氣開關。

13、管路、管件及閥門采用304不銹鋼材質。

14、外形尺寸：1600×550×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電導率

電導傳感器

電導率顯示儀

無

流量

轉子流量計

轉子流量計

手動閥控

膜分離壓力

指針式壓力表

壓力表就地顯示

無

溫度

PT100鉑電阻

數字溫度儀表

無
