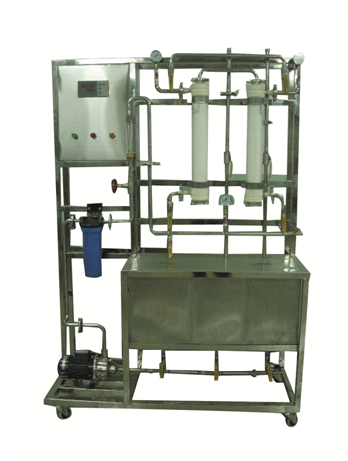

超濾膜分離實驗裝置

裝置功能

1、膜分離效率測定；了解膜分離的分離工藝流程。

2、通過折分膜組件，進一步理解膜組件的內部結構。

3、測定鹽（溶質）的脫除率與操作壓力的變化關系

主要配置

洗水池、濾液池、水泵、超濾組件、壓力表、液體流量計、控制屏、不銹鋼框架。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水或聚乙二醇，外配設備：分光光度計

技術參數

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓220V；功率370W。

2、超濾膜組件：聚丙烯中孔纖維，孔徑：0.01—0.3μm,孔隙率：50%-55%，截留分子量：5萬,可實現無菌過濾。使用溫度：44℃-73℃；最大工作壓力：4Kg/cm2。

3、活性炭過濾器：規格：Φ100×400mm，過濾介質為活性炭。

4、配液池：60L，304不銹鋼制。洗水池：60L，304不銹鋼制。

5、水泵：不銹鋼離心泵，流量：1m3/h，揚程：30m，功率：370W。

6、流量計：液體流量16-160L/h，10-100L/h。

7、管路、閥門、管件：304不銹鋼材質。

8、各項電路指示、操作均在控制屏面板進行。

9、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

10、外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電導率

電導傳感器

電導率顯示儀

無

流量

轉子流量計

轉子流量計

手動閥控

膜分離壓力

指針式壓力表

壓力表就地顯示

無

溫度

PT100鉑電阻

數字溫度儀表

無
