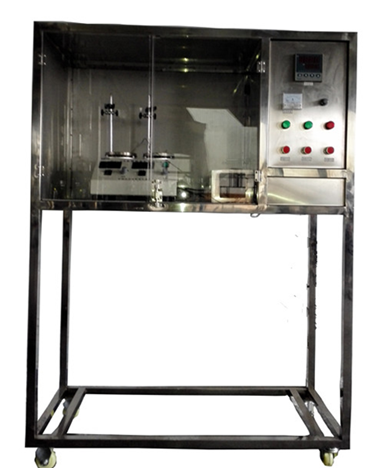

三元液-液平衡數據測定實驗裝置

裝置功能

1、熟悉用三角形相圖表示三組分體系組成的方法，掌握用濁點法和平衡釜法測定液—液平衡數據的原理.

2、測繪環己烷—水—乙醇三組分體系液—液平衡相圖.

3、可以測定三元體系液液相平衡數據，確定液相組分的活度系數與組成關系式中的參數，推算體系平衡數據，繪制三角形相圖。

主要配置

平衡瓶、恒溫箱、玻璃平衡釜、電子天平、磁力攪拌器、玻璃干燥器、電加熱棒、風扇、溫控儀表、實驗臺架及控制屏等。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：醋酸–水–醋酸乙烯溶液

技術參數

1、玻璃液—液平衡釜容積：50-100ml。

2、兩頭磁力攪拌器，控溫范圍：室溫-150℃ 。

3、有機玻璃罩空氣恒溫箱，電加熱器  1.0KW。實驗控制溫度：25℃；最高使用溫度：50℃。
  4、控溫:本設備有手動與自動兩種控溫方式，自動控溫采用AI智能型儀表,精度FS≤0.2%。

5、風扇：低功率，無噪音小風扇。
  6、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
  7、外形尺寸：1000×400×1600mm（長×寬×高），拋光不銹鋼框架，帶剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

恒溫箱溫度

PT100鉑電阻

數字溫度控制儀

固態調壓模塊
