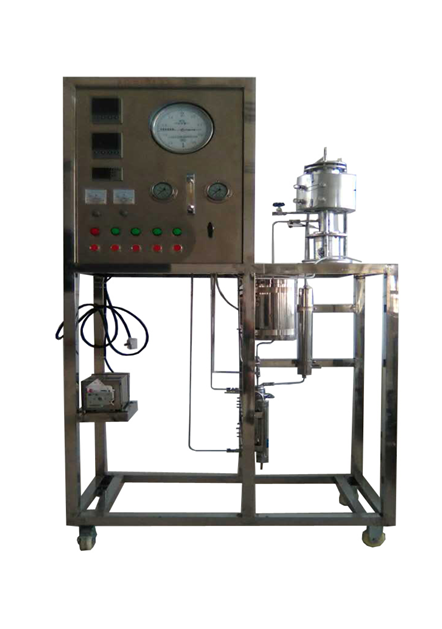

內循環無梯度反應裝置

裝置功能

1、該裝置適用于加氫、脫氫、裂化、合成等反應過程

2、乙醇脫水制乙烯反應動力學測定等。

主要配置

反應器、溫控儀、微量進料泵、壓力表、不銹鋼管路、閥門、流量計、不銹鋼支架、不銹鋼控制屏等。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：乙醇

技術參數

1、反應器采用304不銹鋼制造，催化劑裝量為5ml，床層內插Φ1mm熱電偶。反應管采用磁力密封，可調式攪拌電機，攪拌轉速0-300r/min。

2、反應器加熱爐：φ250×150mm，開啟式，加熱功率2KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度，600℃。

3、反應器溫度由宇電AI智能儀表控制，氣路由穩壓閥、單向閥、流量計、壓力表等組成，反應后氣體用常壓六通閥取樣分析。

4、液體進料采用微量進料泵，液體經過預熱器加熱后，和氣體混合進入到反應器內。

5、最高使用溫度：600℃；使用壓力：0~0.2MPa；液體進料量：0.01-9.99ml/min。

6、最大進氣量：500ml/min或按用戶要求配置；

催化劑最大裝填量：5ml；可實現乙醇氣相脫水制乙烯動力學測定。

7、外形尺寸：1200×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

電機轉速

霍爾開關

轉數顯示儀

調速器

氣體流量

轉子流量計

轉子流量計

手動調節

乙醇加入量

蠕動泵

數字流量顯示儀

轉速調節

預熱器加熱溫度

K型熱電偶

數字溫度控制儀

固態調壓模塊

反應器加熱溫度

K型熱電偶

數字溫度控制儀

固態調壓模塊

反應溫度

K型熱電偶

數字溫度儀表

無

KCHN-22A數字型內循環無梯度反應裝置

測控組成

變量

檢測機構

顯示機構

執行機構

電機轉速

霍爾開關

轉數顯示儀

調速器

氣體流量

質量流量計

數字流量顯示儀，精度：0.5%FS

手動調節

乙醇加入量

蠕動泵

數字流量顯示儀，精度：0.5%FS

轉速調節

預熱器加熱溫度

K型熱電偶

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

反應器加熱溫度

K型熱電偶

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

反應溫度

K型熱電偶

數字溫度儀表，精度：0.5%FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
