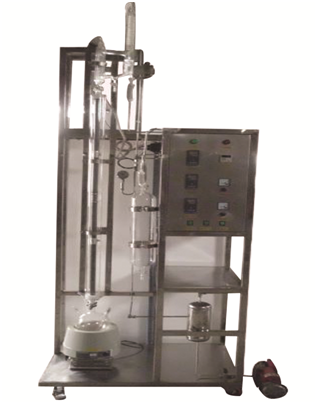

特殊精餾實驗裝置

裝置功能

1、熟悉精餾單元操作過程的設備與流程。

2、學習精餾塔效率的測定方法，適用于常壓、加壓和減壓精餾等特殊精餾。

主要配置

玻璃精餾塔、冷凝器、再沸器、溫度控制儀、溫度顯示儀、壓力表、流量計、真空系統、不銹鋼框架、控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?/span>

液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。

電：電壓AC220V，功率2KW，標準單相三線制。

技術參數

1、精餾塔塔徑φ25mm，塔高1400mm,材質為玻璃塔結構，塔內填裝φ3x 3 mm不銹鋼θ網環型填料。塔釜為三口燒瓶帶導電膜保溫，保溫段加熱功率上下兩段各300W；塔釜容積：500ml；聯接方式：直磨口。

2、塔釜加熱：塔釜置于500W電熱包中。采用電壓控制器控制釜溫。

3、溫度控制及儀表:   3個數顯溫度控制儀，量程：0-150℃；溫度誤差≤2℃。

4、真空度：最高真空度可達60Pa，約0.5mmHg。

5、液體流量計范圍：1.6-16ml/min,，壓力表量程：-0.1-0.1MPa。

6、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等儀表組成，回流比控制范圍：99：1—1：99。

7、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。

8、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

9、外形尺寸：1200×500×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

回流比控制顯示儀

回流比控制顯示儀

塔節溫度

PT100鉑電阻

數字溫度儀表

無

塔頂溫度

PT100鉑電阻

數字溫度儀表

無

塔釜溫度

PT100鉑電阻

數字溫度控制儀

固態調壓模塊

KCHN-11A數字型特殊精餾實驗裝置

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

回流比控制顯示儀，精度：0.5%FS

回流比控制顯示儀

塔節溫度

PT100鉑電阻

數字溫度儀表，精度：0.5%FS

無

塔頂溫度

PT100鉑電阻

數字溫度儀表，精度：0.5%FS

無

塔釜溫度

PT100鉑電阻

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
