活塞式壓氣機性能實驗裝置

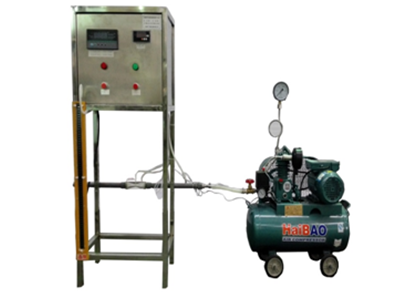

KCRG-56型活塞式壓氣機性能實驗裝置

一、實驗?zāi)康模?/span>

1.了解活塞式壓氣機的工作原理和構造。

2.根據實驗測量的數據，掌握計算理論軸功率、等溫壓縮軸功率、壓氣機效率和容積效率的方法；分析影響壓氣機性能的因素。

二、主要配置：

單缸活塞式壓縮機，電動機0.75KW，電動機支撐裝置，稱重傳感器測量電動機力矩，數顯電動機轉速表，文丘里流量計及差壓傳感器，缸體壓力表，罐體壓力表，各點溫度由PT100鉑電阻測試，電動機的轉速用變頻器調節，數顯8路萬能信號輸入巡檢儀測量顯示電動機扭矩g、電動機轉速n/h、缸體壓力和罐體壓力Pa、出口流量m3/h、各點溫度℃。

三、技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率750W。

2、單缸活塞式壓縮機：功率750W，排氣量36 L/min，工作壓力0.7MPa。

3、文丘里流量計配差壓傳感器測量流量：量程0—1000Pa，精度0.5級。

4、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、流速、轉速等實驗全部測量參數，。

5、外形尺寸：1500×500×1500mm，外形為不銹鋼可移動支架，帶雙剎車輪。
