自由對流橫管管外放熱系數測試裝置

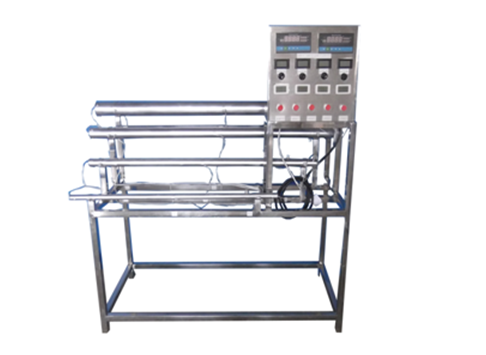

KCRG-35型自由對流橫管管外放熱系數測試裝置

一、實驗?zāi)康模?/span>

1、測定水平單管的自由運動放熱系數。

2、根據對自由運動散熱的相似分析，整理出準則方程式。

二、主要配置：

  不同長度和直徑的電鍍紫銅管四根，管內設置加熱器，固體調壓模塊無機調節加熱，測溫傳感器，電功率測試數顯儀表，萬能信號輸入巡檢儀顯示溫度，各管配有溫度控制儀表，不銹鋼臺架及控制屏等。

三、技術參數：

1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率3.0KW。

2、電鍍紫銅管規格：Φ80mm×1600mm，Φ60mm×1400mm，Φ40mm×1200mm，Φ25mm×1000mm。

3、溫度由高精度溫度傳感器測量，高精度16路萬能信號輸入巡檢儀顯示。

4、外形尺寸：1700×800×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。
