熱管換熱器實驗裝置

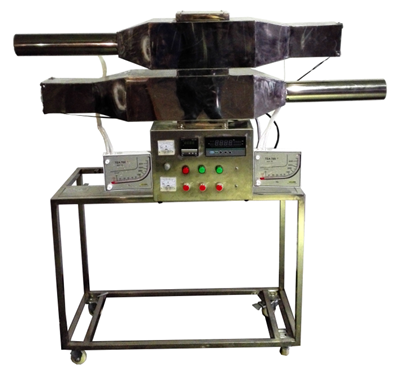

 KCRG-27型熱管換熱器實驗裝置

一、實驗目的：

1、了解熱管換熱器的結構。

2、可進行熱管換熱器傳熱系數和熱效率計算。

二、主要配置：

  熱管換熱器，加熱段風道，受熱段風道，風機，畢托管流量計及差壓傳感器，加熱由固體調壓模塊無級調節，萬能信號輸入巡檢儀顯示溫度、壓差，電流表，電壓表，不銹鋼臺架及控制屏等。

三、技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率500W。

2、低噪音軸流風機，功率：100W，流量：300 m3/h。

3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。

4、冷、熱端測速段風管直徑Φ89mm；翅片式（鋁軋片管）熱管換熱器，尺寸 Φ20×350mm ，材質紫銅管。

5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。

6、外形尺寸：1000×400×800mm，外形為不銹鋼支架。
