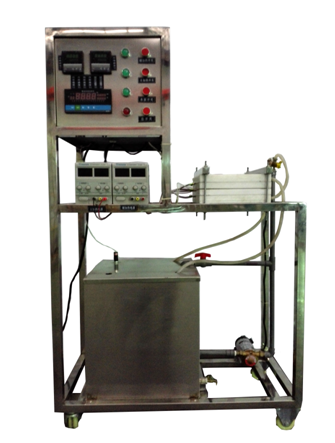

穩態平板法測定絕熱材料導熱系數實驗裝置

KCRG-12型穩態平板法測定絕熱材料導熱系數實驗裝置

一、實驗目的：

穩態平板法是一種應用一維穩態導熱過程的基本原理來測定材料導熱系數的方法，可以用來進行導熱系數的測定試驗，測定材料的導熱系數及其與溫度的關系；可測導熱系數在0.02～400 w/(m.k)的200×200×20范圍內的任何材料。

二、主要配置：

雙面水冷卻實驗臺本體，薄膜加熱器本體，A級Pt100(0.1℃)鉑薄膜熱電阻，主加熱可調節直流穩壓電源及數字顯示電流表、電壓表，輔加熱可調節直流穩壓電源及數字顯示電流表、電壓表，低噪音循環水泵，PVC板水箱；8路萬能信號變送輸出巡檢儀，不銹鋼支架。

三、技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率300W。

2、本裝置可測定導熱系數在0.02～400 w/(m·k)試件尺寸為200×200×20mm范圍內的任何材料，銅板：230mm×230mm×4mm，其上銑有凹槽。

3、主加熱可調節直流穩壓電源及數字顯示電流表、電壓表，電壓：0~50V，電流：0~5A；輔加熱可調節直流穩壓電源及數字顯示電流表、電壓表，電壓：0~50V，電流：0~5A。

4、低噪音循環水泵參數： 流量：20L/min ，揚程：12m，功率：120W。

5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。

6、外形尺寸：1000×500×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。
