瓦斯檢查作業實操智能培訓裝置

KCMA-10型瓦斯檢查作業實操智能培訓裝置

一、概述

該裝置以瓦斯檢查作業實操考試裝置為本體，與智能考試系統連接，對學員進行培訓和考核?？己送戤吅?，系統自動打分，并上傳至考試終端，對信息進行綜合管理。讓學員真實的學到整個瓦斯檢查作業的工作流程，無需分開獨立設置考位，安全系數高，占地面積小，并且方便教師培訓。讓學員真實的學到井下瓦斯檢查作業的各種安全操作技術和行為規范。瓦斯檢查作業實操考試裝置，使用改造后的光學瓦斯檢測儀進行檢查和調校工作，借助光學瓦斯監測儀上的傳感器元件，監測人員對光學瓦斯檢測儀的動作，實現考試科目K1的仿真模擬操作。在K2中，使用自主研發的模擬氣體生成裝置，可隨機生成瓦斯?jié)舛?、瓦斯和二氧化碳混合氣體濃度。使用真實的光學瓦斯檢測儀，連接相應的輸出接口，讀取對應的氣體濃度，實現光學瓦斯檢測儀的真實操作，用此種方式，可測量瓦斯?jié)舛取⑼咚购投趸蓟旌蠚怏w濃度，學員讀出濃度數值輸?shù)?5英寸觸摸式電腦里與標準的答案對比，判分。成績自動上傳、智能評分，考核過程公平公正，徹底解決光干式瓦斯檢測儀各項參數在機體內部不易教學及考評等問題。實現畫面與操作一一對應，既有沉浸感，又有交互性，并伴隨場景音效，光效。

二、設計依據及標準

瓦斯檢查作業實操考試系統的設計依據：國家煤礦安全監察局印發煤礦特種作業安全技術實際操作考試標準（煤安監行管〔2016〕19號）之煤礦瓦斯檢查作業安全技術實際操作考試標準

便攜式光學甲烷檢測儀安全操作（簡稱K1）

甲烷、二氧化碳、一氧化碳濃度檢測安全操作（簡稱K2）

組卷方式，由K1和K2兩個科目組成試卷。

考試成績總分為100分，80分以上為合格。

考試時間：不大于30分鐘。

三、系統構成及功能

（一）瓦斯檢查操作作業硬件：

1.瓦斯檢查作業操作設備

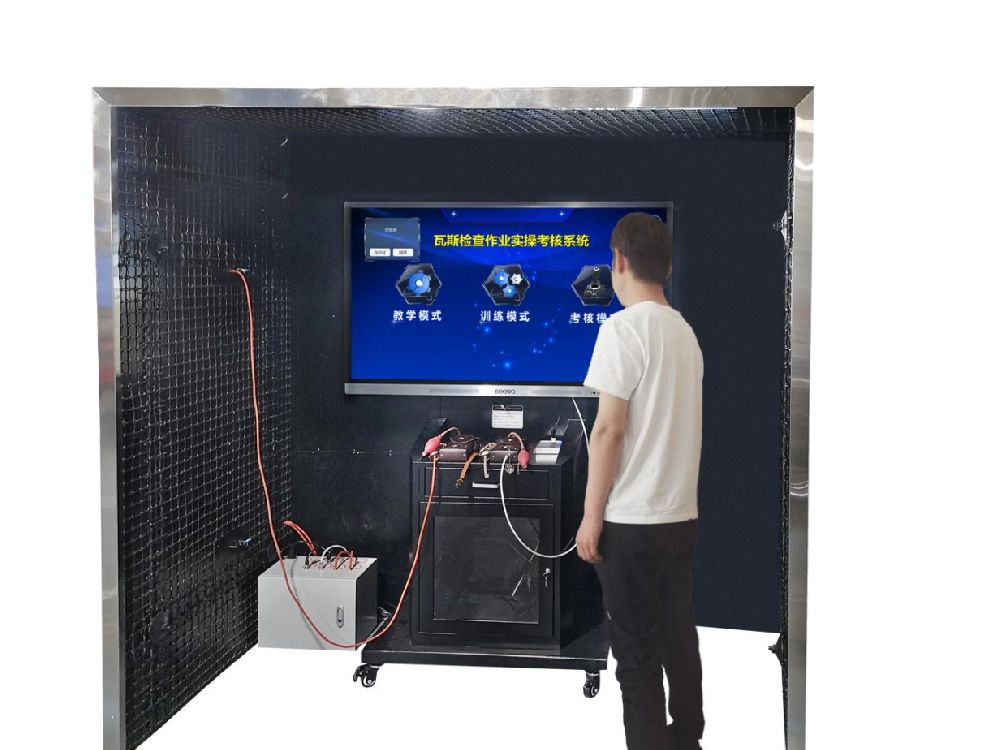

瓦斯檢查作業實操考試裝置由仿真巷道模擬井下環境、模擬氣體生成裝置可隨機輸出氣體濃度。加裝傳感器改造光學甲烷傳感器完成檢查和調試。真實提供有隨機濃度的安全穩定氣源、使用真實光學瓦斯檢測儀進行測量。讓學員讀出甲烷濃度值并輸?shù)诫娔X里與標準的答案對比，判分。

（1）組成

“煤礦瓦斯檢查作業實操考核注意事項”圖板1塊、“嚴禁煙火”標志1塊。加裝傳感器改造光學甲烷檢測儀1臺、光學瓦斯檢測儀1臺，便攜甲烷檢測報警儀1臺，氣樣采樣器1個，一氧化碳檢定管50ppm，500ppm各1盒，瓦斯檢測仗1個，硅膠、納石灰各1瓶、模擬巷道1段。

①模擬巷道：

巷道斷面為矩形斷面，采用箱體式鋼結構，采用錨網、錨桿、托盤、加強筋等支護形式。

模擬巷道規格：1.9m×1.2m×1.8m

②光干涉甲烷檢測儀智能測試系統：

該系統模擬光干涉甲烷檢測儀和瓦斯檢查工智能考試系統實時連接?？梢詫飧缮婕淄闄z測儀進行外觀安全檢查、調零和讀數，在瓦斯和二氧化碳測量讀數環節，按下模擬光干涉甲烷檢測儀主讀數按鈕或微讀數按鈕時，瓦斯檢查工智能考試系統在顯示屏上實時顯示干涉條紋或微調讀數刻度，方便學員和老師共同觀察。改造后的光學瓦斯檢測儀可檢測動作包含以下內容：捏放吸氣球動作，主調螺旋蓋開閉動作，目鏡筒蓋開閉動作，目鏡筒光源按鈕動作，微讀數光源按鈕動作，主調旋鈕動作，微調旋鈕動作，CO2吸收管連接斷開動作，進氣口管路連接動作藥品管路連接動作。

③氣體濃度生成系統：

每個考位的統一氣樣模擬平臺控制線路板1套、壓力控制電機1套、壓力泵1套、溫度傳感器1套。

④光學瓦斯檢測儀

測量范圍：(0～10)%；，基本誤差：±0.3%；分化板分辨率：0.5%；

刻度盤量程：（0～1）%；刻度盤分辨率：0.02%；燈泡電壓/電流：2.5V/0.3A；防爆型式：ExibⅠ；

⑤便攜甲烷檢測報警儀

測量范圍：（0.00～4.00），報警點：（0.50～2.50）% CH4

范圍內任意設置（默認1.00%CH4）；響應時間： ≤20s； 分辨率： 0.01%CH4； 載體催化元件：

工作電壓2.8V，工作電流≤200mA；

顯示方式： 4位LED，規格：90mm×49mm×25mm。

⑥氣樣采樣器

每次進排氣量（mL）：50±5%，密封阻力：1.11MPa ，采樣器每分鐘漏氣量不大于測定容積的3%

質  量：500g，測量范圍：一氧化碳：2.5ppm-100；二氧化碳：0.05；0.0001-0.5%；氧氣：1.0外形尺寸：140×25×35

⑦一氧化碳檢定管：50ppm，500ppm

⑧瓦斯檢測仗：Φ12×500mm

⑨硅膠、納石灰：硅膠含水率≤5%，鈉石灰對二氧化碳吸收力大于19%。

（2）功能

①對光學瓦斯檢測儀進行檢查、歸零。

②正確使用光學瓦斯檢測儀。

③井下應急突發情況的處理。

④能夠進行光學瓦斯檢測儀的安全操作。

⑤能夠進行甲烷濃度檢測安全操作。

⑥能夠進行二氧化碳濃度檢測安全操作。

⑦能夠進行一氧化碳濃度檢測安全操作。

（3）技術指標

（4）規格

瓦斯檢查實操裝置規格：1.9m×1.2m×1.8m

2.智能控制部分：

采用55英寸高清液晶觸摸顯示一體機，內部主機配置為：cpu-I5四核處理器，8G內存。在保證系統運行穩定，硬件安裝牢固可靠的基礎上，充分發揮本系統的高質量三維場景畫面，為用戶提供更高質量的交互操作畫面。以觸摸代替鼠標的形式，脫離電腦操作的限制，增加人機交互的真實感。顯示器自帶音響系統，音量可自行調節，提供清晰聲音效果的同時，避免多臺設備同時工作時互相產生干擾。

（1）顯示部分：

尺寸 55英寸高清液晶觸摸顯示器,屏類型 LED,最大顯示尺寸（單位：mm） 1209.6（H）×680.4（V）

,分辨率 1920（H）×1080（V）,屏亮度（帶玻璃） 397cd/m2,屏亮度（不帶玻璃） 350cd/m2,對比度 1200：1,可視角度 1780,壽命 ≥30000H,觸摸書寫系統,識別原理 紅外識別,響應時間 ＜15 毫秒,觸摸有效識別 單點≥5毫米，多點≥8毫米（可支持10點觸摸）,通信方式 全速 USB,書寫屏表面硬度 7H,電視系統,TV 制式 PAL,視頻解碼 3D 數字梳狀濾波器、3D 圖像運動降噪、3D 運動自適應梳狀濾波等,頻道存儲 ATV 通道 100 個，DTV 通道 900 個,聲音輸出功率 2×10W.

（2）主機部分:

PC 類型 超薄插拔式 Intel Core 系列模塊化電腦,CPU （不低于）Intel Core I5四核高頻處理器

,聲卡 集成高清晰立體音效聲卡,網卡 集成 10/100/1000M 自適應網卡,Wi-Fi 集成無線網卡 802.11 b/g/n,內存 DDR3L 8G,固態硬盤 SATA3.0 128G,USB2.0 接口 ,USB3.0 接口 ,網絡接口 ,VGA 輸出 ,HDMI 輸出 ,耳機輸出 ,麥克風輸入 ,防盜鎖孔 ,可兼容安卓系統,安卓系統:,智能操作系統 Android 4.4.4,存儲容量 4G ROM,系統內存 1G RAM,處理核心 高清智能引擎雙核 1.2Ghz，雙核圖形加速芯片,顯示接口:,射頻接口 1,AV 輸入（音視頻復合） 1,VGA 輸入（15 針 D-Sub） 2,HDMI 輸入 3,PC-Audio 輸入 2,LINE IN(MIC 輸入) 1,Mini YPbPr 色差分量接口 1,HDMI 輸出 1,音頻耳機輸出 1,音頻同軸輸出 1,USB2.0 端口 4（其中 2 組前置）,USB3.0 端口 1（USB3.0 僅在 PC 通道下有效，在安卓通道下 USB3.0會自動切換為 USB2.0）,外接 USB 觸摸端口 1,RJ45 有線網絡 1,RS232 1.

智能電子產品一鍵式設計：同一物理按鍵完成Android系統和Windows系統的節能熄屏操作，通過輕按按鍵實現節能熄屏/喚醒，長按按鍵實現關機。

具備電視遙控功能和電腦鍵盤常用的F1至F12功能鍵及Alt+F4、Alt+Tab、Space、Enter、windows等快捷按鍵，可實現一鍵開啟交互白板軟件、PPT上下翻頁、一鍵鎖定/解鎖觸摸及整機實體按鍵、一鍵凍結屏幕、一鍵查看整機溫度、一鍵黑屏的功能。

（3）二代身份證識別設備：

在進行考核操作時，需要使用身份證驗證系統進行身份確認，驗證成功后，可進入考核系統，在考核完成后，可將身份信息考核成績，一起存儲并打包上傳到服務器，做綜合管理。

1.符合GA450-2013臺式居民身份證閱讀器通用技術要求，兼容ISO14443（TypeB）標準；

2.讀卡響應速度：<1s；

3.閱讀距離:0～30mm；

4.電源規格:USB(DC 5V)；

5.工作頻率：13.56MHZ（fc）；

6.使用環境：工作溫度：0℃～45℃；相對濕度：20%～80%RH；

7.推薦平臺：WIN7/WIN10

（二）瓦斯檢查操作作業軟件：

瓦斯檢查考試系統軟件主體包含以下模塊：教學模式，訓練模式，考核模式。均依據瓦斯檢查作業安全技術實際操作考試標準進行設計。

1.軟件場景中的素材均根據煤礦瓦斯檢查工作現場場景1:1比例進行建模設計制作，嚴格按照考試標準進行設計。

2.軟件系統具有設計合理，運行穩定可靠，數據傳輸高效穩定，互動操作響應迅速，操作簡單，安全環保等特點。

3.虛擬場景與硬件系統互動，畫面與操作一一對應，并伴隨響應的場景音效，光效，以及必要的語音文字提示。

4.系統滿足瓦斯檢查操作作業基礎規范要求，可進行光學瓦斯檢測儀檢查操作，以及對甲烷，二氧化碳，一氧化碳等氣體檢測的模擬操作。

5.訓練模式下，系統會以聲光，文字，圖標的形式，對每一步進行操作引導，考核項目講解，操作提示，錯誤糾正，實現“無老師化”的訓練模式。

6.考核模式下，系統除了提供必要的語音文字引導外，不會提供涉及具體考試內容的提示，全憑操作人員訓練和對考試標準的記憶，完成全部考核題目，并在考核完成后，將個人信息和成績信息，一起打包存儲并上傳至服務器，做綜合管理。

7.訓練和考核過程，提示檢查環境時，使用手指點擊觸摸屏的形式，檢查三維場景中的檢查點。

8.考核過程中，若連接考核終端管理系統，則在管理平臺上，可對當前考核畫面進行遠程查看和控制。

9.軟件系統連接到考核管理平臺，可對考試人員進行綜合管理。管理功能包括人員信息采集，人員工種，單位等參數設置，考核安排，考試信息存儲，考核狀態監控，考試信息查閱，打印，刪除，增加，修改。

10.在瓦斯和二氧化碳測量讀數環節，按下模擬光干涉甲烷檢測儀主讀數按鈕或微讀數按鈕時，瓦斯檢查工智能考試系統在顯示屏上實時顯示干涉條紋或微調讀數刻度，方便學員和老師共同觀察。讀數結束后，瓦斯檢查工智能考試系統在顯示屏上隨機顯示測點的壓力、溫度等環境參數，學員根據環境參數進行計算，將計算結果輸入智能考試系統，由系統進行自動判別對錯，并顯示標準計算步驟，用于核對學員計算結果。成績自動上傳、智能評分，考核過程公平公正，徹底解決光干式瓦斯檢測儀各項參數在機體內部不易教學及考評等問題。

11.二氧化碳濃度實測

用光學瓦斯檢查儀測定 0-10%CH范圍內的一個混合氣體濃度，再測量一個瓦斯?jié)舛?，并將檢測結果換算、校正成CO2實際值后填寫匯報表。

四、可實操的科目及內容

1.便攜式光學甲烷檢測儀安全操作（簡稱K1）

2.甲烷、二氧化碳、一氧化碳濃度檢測安全操作（簡稱K2）

3.光學瓦斯檢查儀故障判斷及合格儀器選定。

4.現場模擬檢測操作演示。

5.瓦斯?jié)舛葘崪y。

6.設備可滿足技能培訓。
